La haute précision est un facteur clé dans la fabrication moderne, en particulier pour les pièces complexes non métalliques. Comment les fabricants peuvent-ils atteindre une telle précision ? La réponse réside dans le routage CNC 5 axes. Dans cet article, nous explorerons comment cette technologie avancée améliore la précision et rationalise la production. Vous apprendrez comment il simplifie les géométries complexes et réduit les erreurs d'usinage de matériaux non métalliques comme le plastique et le bois.

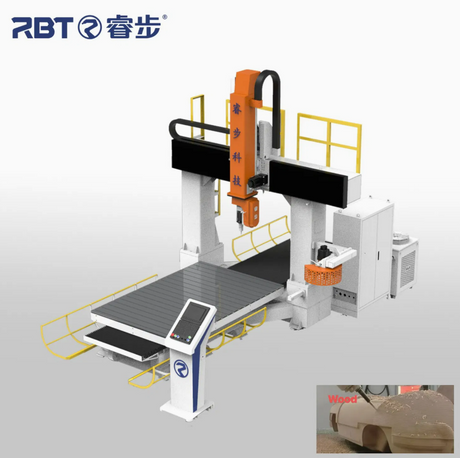

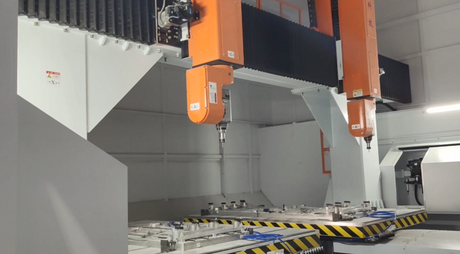

Le routage CNC à 5 axes est un processus d'usinage avancé qui utilise cinq axes coordonnés (X, Y, Z et deux axes de rotation, souvent appelés A et B) pour déplacer l'outil de coupe. Cette configuration permet une plus grande précision et flexibilité lorsque vous travaillez avec des matériaux non métalliques comme les plastiques, le bois et les composites, qui sont couramment utilisés dans des industries comme l'aérospatiale, l'automobile et la conception personnalisée. Contrairement aux systèmes CNC 3 axes traditionnels, qui se déplacent uniquement le long de trois axes linéaires (X, Y, Z), les machines 5 axes peuvent incliner, faire pivoter et ajuster l'outil de coupe pour accéder à des géométries complexes sous pratiquement n'importe quel angle.
Cette capacité améliore considérablement la capacité de la machine à créer des pièces complexes avec des contours et des contre-dépouilles complexes qui seraient difficiles, voire impossibles, à réaliser avec la technologie 3 axes. Cela permet aux fabricants d'éviter plusieurs configurations pour la même pièce, ce qui est souvent nécessaire dans l'usinage 3 axes, et contribue à améliorer la précision globale.
Le mouvement multi-axes permet aux fabricants de maintenir les meilleurs angles de coupe et positionnement des outils tout au long du processus d'usinage, ce qui se traduit par un niveau plus élevé de cohérence dans les finitions de surface et la précision dimensionnelle.
L'un des principaux avantages du routage CNC 5 axes est sa capacité à minimiser les erreurs qui surviennent généralement lors de plusieurs configurations. Dans le routage CNC 3 axes traditionnel, les pièces nécessitent souvent plusieurs étapes de repositionnement pour usiner différentes faces, ce qui introduit un risque de désalignement. Ce désalignement peut s'accumuler au cours de plusieurs configurations, entraînant des imprécisions et une précision réduite.
En revanche, une fraiseuse CNC à 5 axes peut effectuer toutes les opérations d'usinage en une seule configuration, éliminant ainsi le besoin de réorientation des pièces. En ajustant continuellement la position et l'angle de l'outil de coupe, le routage CNC sur 5 axes peut maintenir une précision au micron même lors de l'usinage de pièces aux géométries complexes. Cela réduit également le risque d'erreur humaine et le temps passé à réaligner et recalibrer la machine entre les opérations.
Par exemple, une pièce présentant des surfaces courbes ou des caractéristiques internes telles que des contre-dépouilles peut être usinée en un seul serrage, améliorant ainsi la cohérence et réduisant les variations d'une pièce à l'autre. Cette approche rationalisée accélère non seulement le processus de production, mais garantit également que chaque pièce répond aux spécifications requises sans nécessiter de corrections manuelles ou d'étapes de finition supplémentaires.
Cette précision devient particulièrement cruciale lorsque l'on travaille avec des matériaux non métalliques, où l'obtention du bon angle et la garantie de l'état de surface sont essentiels pour les performances de la pièce, qu'il s'agisse de l'intégrité structurelle, de l'esthétique ou du montage dans des assemblages complexes.
L'étalonnage cinématique est crucial pour garantir la précision à long terme d'un système de routage CNC à 5 axes. Cela implique l'ajustement et l'alignement précis des composants de la machine, garantissant que le mouvement de chaque axe, à la fois linéaire et rotatif, correspond à la trajectoire programmée prévue. Cette étape est particulièrement importante dans le routage CNC 5 axes, où la complexité du déplacement simultané de plusieurs axes la rend sujette à des imprécisions mécaniques.
Le processus commence par mesurer la position exacte des pièces mobiles de la machine. Les éventuels écarts entre les positions réelles et le modèle théorique sont identifiés, permettant ainsi une compensation. Cet étalonnage garantit que la machine peut produire de manière constante des pièces précises, même sur des périodes de fonctionnement prolongées.
Les systèmes d'étalonnage automatisés jouent un rôle clé dans le maintien de la précision. Ces systèmes surveillent et ajustent en permanence les changements mécaniques mineurs, réduisant ainsi le besoin de recalibrage manuel. Ce processus permet de maintenir les performances de la machine stables, en compensant l'usure mécanique, le désalignement et les changements environnementaux. En maintenant un étalonnage continu, ces systèmes garantissent que les pièces sont produites avec un écart minimal, préservant ainsi les tolérances requises et réduisant le risque d'erreurs pouvant avoir un impact sur la qualité globale.
La stabilité thermique est un facteur essentiel pour maintenir la haute précision des systèmes de routage CNC à 5 axes. Les fluctuations de température dans l'environnement peuvent provoquer une dilatation et une contraction thermique des composants de la machine, ce qui peut entraîner de légères modifications dans le processus d'usinage. Ces variations peuvent avoir un impact sur la précision dimensionnelle des pièces, en particulier lors de cycles d'usinage longs ou lors du travail avec des matériaux non métalliques tels que le plastique ou le bois, où la sensibilité des matériaux à la chaleur peut exacerber le problème.
L'une des stratégies les plus efficaces pour contrecarrer la dérive thermique consiste à préchauffer la machine avant de commencer le processus de découpe. Cela permet aux composants de la machine, en particulier la broche et les guides linéaires, d'atteindre un équilibre thermique, réduisant ainsi les risques d'imprécisions dues à la température. S'assurer que la machine fonctionne dans un environnement à température contrôlée, tel qu'un atelier climatisé, peut également atténuer les effets des variations de température externes.
De plus, les systèmes de compensation thermique font partie intégrante du maintien d’une précision constante. Ces systèmes utilisent des capteurs pour surveiller les changements de température pendant le fonctionnement et ajuster les mouvements de la machine en temps réel. Par exemple, si la température de la broche d'une machine augmente et provoque une déformation mineure, le système de compensation ajustera la trajectoire de l'outil de coupe pour tenir compte de ce décalage, garantissant ainsi le maintien de la précision tout au long du processus.
L'outillage et le montage font partie intégrante d'une opération de routage CNC 5 axes réussie. Utiliser le bon outil, tant en termes de matériaux que de conception, peut réduire considérablement les erreurs et améliorer la précision. L'un des problèmes les plus courants dans l'usinage CNC est la vibration, qui peut provoquer une déviation de l'outil et entraîner des irrégularités de surface ou des imprécisions dimensionnelles. En sélectionnant des outils plus courts et plus rigides, les fabricants peuvent minimiser ces vibrations. Les outils plus courts offrent plus de stabilité et maintiennent leur trajectoire de coupe avec une plus grande précision, permettant des finitions de surface plus fines et des tolérances plus strictes.
Le montage, ou la façon dont la pièce est maintenue pendant le processus d'usinage, joue également un rôle essentiel. Dans le routage CNC 5 axes, la pièce à usiner doit être sécurisée de manière à pouvoir y accéder sous plusieurs angles sans se déplacer pendant l'usinage. C'est là qu'intervient le principe du « Done-in-One ». En effectuant toutes les tâches d'usinage en une seule configuration, la pièce reste dans une position fixe, réduisant ainsi le risque de désalignement pouvant survenir lors de plusieurs étapes de repositionnement.
L'utilisation de méthodes de fixation avancées, telles que des pinces de précision ou des systèmes à vide, garantit que la pièce reste fermement en place tout au long du processus. Cette stabilité est cruciale pour maintenir une précision élevée, car le moindre mouvement de la pièce peut introduire des erreurs. Un outillage et un montage optimisés contribuent ainsi à réduire le temps de configuration, à améliorer la cohérence des pièces et, à terme, à conduire à une plus grande précision dans les résultats finaux.
L'un des avantages les plus importants du routage CNC 5 axes est sa capacité à simplifier l'usinage de géométries complexes, en particulier lorsque l'on travaille avec des matériaux non métalliques comme les plastiques, le bois et les composites. Dans l'usinage traditionnel à 3 axes, les pièces complexes nécessitent souvent plusieurs configurations pour usiner différentes faces, ce qui introduit un risque plus élevé de désalignement entre les étapes. Chaque fois que la pièce est repositionnée, même avec un alignement minutieux, de légères imprécisions peuvent s'accumuler, affectant finalement la précision globale du produit final.
Le routage CNC 5 axes élimine ce problème en permettant d'usiner tous les côtés d'une pièce en une seule configuration. Grâce à la possibilité de faire tourner simultanément la pièce et l'outil de coupe, les machines 5 axes peuvent accéder à la pièce sous n'importe quel angle, ce qui permet d'usiner des formes complexes, des contre-dépouilles et des surfaces courbes sans avoir à repositionner la pièce. Cette capacité réduit considérablement le risque de désalignement et garantit que toutes les caractéristiques restent dans des tolérances strictes tout au long du processus. En conséquence, moins de configurations sont nécessaires, ce qui réduit considérablement le temps et la complexité impliqués dans la création de pièces complexes.
Dans l'usinage de matériaux non métalliques, où la précision et l'état de surface sont essentiels, le routage sur 5 axes garantit que chaque coupe est réalisée sous l'angle optimal. Cela minimise également l’intervention humaine, qui est souvent source d’erreur dans les configurations d’usinage traditionnelles. La précision obtenue grâce à la technologie 5 axes, associée à moins de changements de configuration, garantit que les pièces sont terminées plus rapidement et avec une plus grande précision.
Au-delà de la précision, le routage CNC 5 axes offre des améliorations considérables en termes d'efficacité du flux de travail. La possibilité d'usiner des pièces complexes dans une seule configuration réduit non seulement le temps consacré au repositionnement et au réalignage de la pièce, mais elle raccourcit également considérablement le cycle de production global. En optimisant les trajectoires de coupe et en utilisant des outils plus courts et plus rigides, les machines CNC à 5 axes peuvent fonctionner plus rapidement tout en conservant une grande précision, accélérant ainsi davantage le processus d'usinage.
Un autre facteur clé pour améliorer l’efficacité est l’utilisation de logiciels de FAO avancés. Les systèmes de FAO modernes sont conçus pour générer des parcours d'outils optimisés qui réduisent les temps morts et les opérations sans valeur ajoutée. En analysant la géométrie de la pièce et les capacités de la machine, le logiciel de FAO peut calculer la trajectoire la plus efficace pour l'outil de coupe, minimisant ainsi les mouvements inutiles et maximisant le temps d'usinage. Les algorithmes avancés utilisés dans ces systèmes garantissent des transitions fluides entre les mouvements des outils, évitant ainsi les problèmes tels que le broutage ou les vibrations de l'outil qui pourraient avoir un impact négatif sur l'état de surface et la qualité des pièces.
L'automatisation joue un rôle crucial dans l'amélioration de l'efficacité globale du routage CNC 5 axes. Les systèmes automatisés aident à maintenir une qualité constante en effectuant des tâches telles que les changements d'outils, les ajustements et même les inspections en cours de processus sans intervention de l'opérateur. Cette automatisation réduit les erreurs humaines et permet à la machine de fonctionner à pleine capacité pendant de longues périodes, même dans des environnements de production exigeants. En conséquence, l’ensemble du flux de travail devient plus rationalisé et les fabricants peuvent obtenir des délais d’exécution plus rapides sans sacrifier la qualité.
Grâce à ces progrès en matière d'optimisation des parcours d'outils, d'automatisation et de réduction des opérations sans valeur ajoutée, le routage CNC 5 axes améliore considérablement la vitesse et la précision des processus de production, permettant aux fabricants de produire plus efficacement des pièces de haute qualité.
Le maintien de la précision au fil du temps dans le routage CNC 5 axes nécessite un étalonnage régulier, ce qui permet de garantir que la machine continue de fonctionner dans les tolérances spécifiées. L'étalonnage n'est pas une simple procédure de configuration ponctuelle, mais une tâche continue qui doit être intégrée aux opérations quotidiennes dans le cadre de la maintenance de routine. Des contrôles réguliers des axes de la machine, tant linéaires que de rotation, permettent d'identifier tout écart pouvant survenir en raison de l'usure, des changements mécaniques ou de facteurs environnementaux, garantissant ainsi que la précision de la machine reste constante dans le temps.
L'intégration d'un étalonnage régulier dans le flux de travail quotidien permet aux opérateurs de remédier à tout petit désalignement ou dérive avant qu'ils n'affectent la production. Le processus d'étalonnage implique généralement l'utilisation d'outils de mesure de précision pour vérifier que les mouvements de la machine correspondent à la trajectoire programmée. Cela évite toute dégradation progressive de la précision qui pourrait survenir à mesure que la machine vieillit ou est utilisée fréquemment. Par exemple, même des désalignements mineurs dans les axes rotatifs peuvent entraîner des erreurs dans les pièces finales, ce qui rend les contrôles de routine essentiels.
Fréquence d'étalonnage | Impact sur la précision | Intervalle recommandé |
Tous les jours | Garantit un écart minimal | Chaque matin avant l'opération |
Hebdomadaire | Corrige des changements mineurs | Une fois par semaine pendant les heures creuses |
Mensuel | Évite les inexactitudes majeures | Une fois par mois, pour les opérations à gros volume |
Après des modifications mécaniques | Corrige les désalignements | Après tout remplacement de pièce ou entretien |
L'importance de l'étalonnage est évidente dans les industries où des tolérances strictes sont requises. Par exemple, dans les applications impliquant des matériaux non métalliques comme les plastiques et les composites, même de légers écarts peuvent conduire à des pièces non conformes aux spécifications. En calibrant régulièrement, les fabricants peuvent éviter ces problèmes, garantissant que chaque pièce produite continue de répondre aux normes élevées requises pour un travail de précision.
Les fluctuations de température sont un autre facteur majeur affectant la précision à long terme des machines CNC 5 axes. Lorsque la machine fonctionne pendant des périodes prolongées, les composants tels que la broche, les roulements et les guides subissent une dilatation et une contraction thermiques, ce qui peut introduire des erreurs s'ils ne sont pas soigneusement contrôlés. Par conséquent, la surveillance et la gestion de la stabilité thermique de la machine sont essentielles au maintien de la précision tout au long du cycle de production.
La surveillance de la température en temps réel est essentielle pour identifier les variations de température pendant l'usinage. Les machines CNC modernes à 5 axes sont équipées de capteurs de température qui fournissent un retour d'information continu sur les composants critiques. Cela permet aux opérateurs de suivre tout changement de température et de prendre des mesures correctives si nécessaire, comme ajuster les systèmes de refroidissement ou suspendre le fonctionnement pour permettre à la machine de se stabiliser. En garantissant que la machine reste dans sa plage de température optimale, les fabricants peuvent éviter la dérive thermique, qui pourrait autrement conduire à des imprécisions dimensionnelles dans la pièce finale.
En plus de surveiller les changements de température, l’ajustement du système de compensation thermique est un moyen efficace de maintenir la précision pendant la production. Ces systèmes compensent automatiquement les changements de température en modifiant les mouvements de la machine en temps réel. Ceci est particulièrement important dans les environnements avec des températures ambiantes variables ou pour les machines qui fonctionnent en continu pendant des heures prolongées. La compensation thermique garantit que les performances de la machine restent constantes et précises, quelles que soient les fluctuations de température, et contribue à maintenir des niveaux élevés de précision au cours des longues séries de production.
Changement de température | Mesure prise | Effet sur la précision |
0°C - 3°C | Ajuster le système de refroidissement | Maintient une précision constante tout au long du cycle de production |
3°C - 5°C | Mettre le fonctionnement en pause, laisser la machine se stabiliser | Empêche les déformations mineures dues à la dérive thermique |
5°C+ | Activer le système de compensation thermique | Ajuste automatiquement les mouvements de la machine pour maintenir la précision |
Le routage CNC 5 axes offre une précision inégalée dans l'usinage de matériaux non métalliques, en particulier pour les pièces complexes. En réduisant les erreurs et en améliorant l’efficacité, il aide les entreprises à conserver un avantage concurrentiel dans le secteur manufacturier moderne. FUJIAN RBT INTELLIGENT EQUIPMENT CO., LTD. fournit des systèmes avancés à 5 axes qui maximisent la vitesse et la précision de la production, offrant de la valeur grâce à des performances fiables et une conception innovante.
R : Le routage CNC à 5 axes utilise cinq axes de mouvement pour accéder à une pièce sous plusieurs angles, améliorant ainsi la précision des tâches d'usinage complexes. Il réduit le temps de configuration et élimine les erreurs causées par le repositionnement, garantissant ainsi une plus grande précision.
R : Le routage CNC à 5 axes améliore l'efficacité en simplifiant les géométries complexes, réduisant ainsi le besoin de configurations multiples. Cela conduit à des cycles de production plus rapides et à une qualité constante des pièces, ce qui le rend idéal pour les applications de haute précision.
R : Oui, le routage CNC 5 axes est particulièrement efficace pour l'usinage de matériaux non métalliques comme le plastique, le bois et les composites, offrant des coupes précises et des formes complexes sans compromettre la qualité.
