La mise à l’échelle de la fabrication de composites marins nécessite un changement fondamental dans la philosophie de production. Vous devez vous éloigner de la création manuelle de plug-ins et des modifications localisées. L’usinage automatisé répétable et à haute tolérance est désormais la norme de l’industrie. Une production performante dicte cette évolution nécessaire.
Les conceptions de coques modernes deviennent de plus en plus complexes chaque année. Les routeurs traditionnels à 3 axes et à façonnage manuel se heurtent rapidement à de sévères limites. Ils échouent lors de la manipulation de portées en contre-dépouille profondes, d"angles de dépouille abrupts et de finitions de surface de qualité supérieure. Les coûts des matériaux pour la fibre de carbone et les époxy avancés ne cessent d’augmenter. Cela rend les erreurs manuelles et le gaspillage de matériaux totalement inacceptables.
L"intégration d"une solution 5 axes comble le fossé critique entre les modèles numériques CAO/FAO et la réalité physique. Cela réduit votre dépendance au travail tout en réduisant considérablement le gaspillage de matériaux. Vous obtenez une précision inégalée sur des géométries marines complexes en une fraction du temps.
Ce guide fournit un cadre d"évaluation indépendant du fournisseur. Les chantiers navals et les fabricants de moules qui optent pour cette technologie trouveront ici des informations exploitables. Nous couvrons les comparaisons d"équipements, les exigences de spécifications et les réalités de mise en œuvre.
L"efficacité plutôt que la tradition : la transition du lissage manuel et du routage sur 3 axes vers des capacités complètes sur 5 axes élimine les configurations multiples de la machine et réduit le temps de production du plug-to-moule jusqu"à 60 %.
Robots contre portique : alors que les robots de fraisage à 6 axes offrent de vastes enveloppes de travail, un centre d"usinage CNC à 5 axes dédié offre la rigidité supérieure et les tolérances serrées nécessaires à la fabrication de moules marins et à l"outillage direct.
Réalité matérielle : L"usinage efficace des composants en fibre de verre nécessite une extraction de poussière spécialisée, des guides linéaires fermés et des outils résistants à l"abrasif pour protéger à la fois la machine et les opérateurs.
Coûts irrécupérables de mise en œuvre : le matériel ne représente que la moitié de l"investissement ; le succès dépend de l’acquisition d’un logiciel de FAO robuste et du perfectionnement des opérateurs pour les parcours d’outils continus multi-axes.
La construction de prises manuelles entraîne de lourds coûts cachés. Vous faites face à de nombreuses heures de travail pour chaque projet. Une symétrie incohérente affecte constamment les coques façonnées à la main. Un gaspillage de matériaux élevé nuit à la rentabilité de votre projet. De plus, le ponçage et le façonnage manuels imposent de lourdes conséquences physiques aux travailleurs. La poussière de fibre de verre en suspension dans l"air et les vapeurs de résine toxiques créent des environnements dangereux. S"appuyer sur des maîtres artisans pour la précision géométrique de base n"est plus durable. Vous avez besoin de résultats prévisibles et techniques plutôt que de conjectures artisanales.
Les machines standard à 3 axes ne disposent pas de l"articulation nécessaire pour les conceptions modernes. Ils nécessitent plusieurs réorientations de pièces pour des géométries marines complexes. Pensez aux coques en V profondes, aux coques à gradins et aux moules de pont complexes. La réorientation de pièces massives entraîne immédiatement des erreurs d’indexation. Ces erreurs aggravent rapidement vos tolérances. Vous vous retrouvez avec des coutures mal assorties et des ajustements médiocres. De plus, les routeurs à 3 axes laissent des marques de marches d"escalier bien visibles dans les courbes raides. Les travailleurs doivent passer des jours à poncer manuellement ces marques. Cette intervention manuelle réintroduit l’erreur humaine dans votre flux de travail numérique.

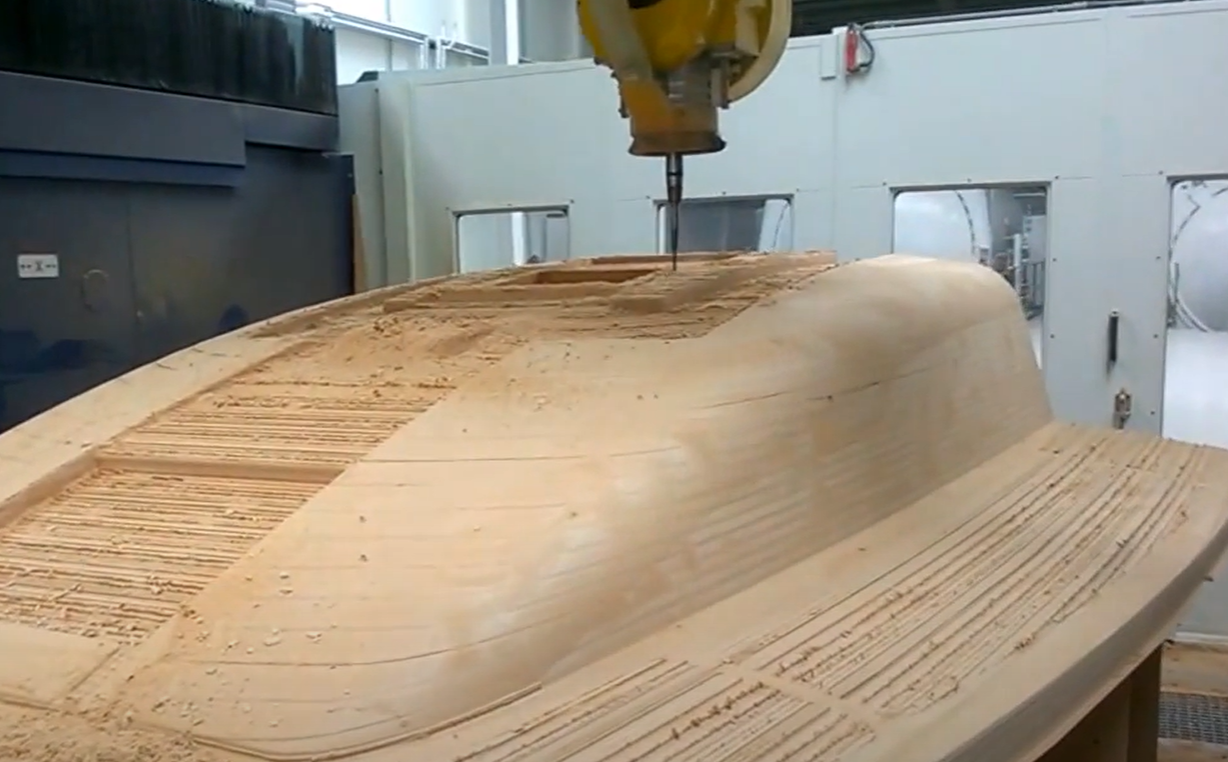

La mise à niveau vers un mouvement continu sur 5 axes change tout. Vous pouvez facilement traiter des contre-dépouilles et des lignes pures complexes. Un centre d'usinage CNC à 5 axes gère des angles de dépouille prononcés dans une seule configuration. Cette capacité améliore considérablement la finition de votre surface dès la sortie de la machine. Il assure une parfaite symétrie bâbord et tribord sur le navire final. Vous éliminez presque entièrement les opérations secondaires. Votre conception numérique se traduit parfaitement dans le moule physique.
Nous devons reconnaître l’attrait unique des robots de fraisage. Ils offrent une flexibilité extrême aux fabricants manipulant des pièces massives. Les bras robotisés montés sur des chenilles linéaires offrent une portée étendue pour les grandes coques. Elles nécessitent généralement des investissements initiaux inférieurs à ceux des machines à portique massif. Pour les tâches nécessitant de vastes enveloppes de travail, les robots semblent incroyablement attractifs sur le papier. Ils naviguent en douceur dans des géométries complexes. De nombreux chantiers navals explorent initialement les robots pour découper les composites légers.
Malgré la flexibilité robotique, les CNC à portique traditionnelles s'imposent de manière décisive dans la fabrication de moules marins . Les systèmes de portique offrent une rigidité nettement supérieure. Ils résistent efficacement à la déflexion de l'outil lors de la coupe de planches à outils denses. Vous avez besoin de cette précision volumétrique rigide pour respecter des tolérances de conception strictes. Les bras de robot articulés ne peuvent tout simplement pas égaler la rigidité d'un portique lourd. Lorsqu’un bras de robot s’étend complètement, il perd de sa rigidité. Cela provoque des marques de broutage et des inexactitudes dimensionnelles sur vos fiches principales. Les machines à portique maintiennent une précision constante sur toute leur enveloppe de coupe.
Pour clarifier ce débat structurel, nous pouvons évaluer les scénarios de déploiement en fonction d"objectifs de production spécifiques. Consultez la matrice de décision ci-dessous pour aligner votre choix de matériel sur vos exigences opérationnelles.
Exigence de candidature | Robot de fraisage 6 axes | CNC à portique 5 axes |
|---|---|---|
Cas d"utilisation principal | Découpe de pièces légères en fibre de verre prémoulées ou mise en forme de mousse brute. | Usinage de bouchons maîtres et d"outillage directement sur moule. |
Niveaux de tolérance | Tolérances lâches (+/- 1,0 mm à 3,0 mm selon la portée). | Conformité stricte GD&T (+/- 0,1 mm à 0,5 mm sur les grandes portées). |
Densité du matériau | Mousses EPS basse densité et composites durcis minces. | Blocs de polyuréthane haute densité, pâtes époxy et composites épais. |
Rigidité structurelle | Inférieur; sensible au broutage lorsqu’il est complètement déployé. | Extrêmement élevé ; la structure à cadre fermé empêche la déviation. |
Les pièces massives nécessitent un dégagement vertical important. Vous avez besoin d"une course sur l"axe Z allant de 1,2 à 2,5 mètres. Parfois, il en faut encore plus. Cela s"adapte aux tirants d"eau profonds des coques de bateaux sans collision. Les superstructures de pont nécessitent également un espace aérien important. Un axe Z court limite considérablement vos capacités de production. Cela vous oblige à découper les modèles en sections plus petites. Le réassemblage manuel de ces sections détruit votre précision. Spécifiez toujours le dégagement de votre portique en fonction de votre moule de terrasse le plus haut prévu.
Évaluez toujours la puissance continue par rapport à la puissance maximale. La puissance de la broche dicte entièrement votre stratégie d’usinage. Des régimes élevés sont absolument nécessaires pour des passes de finition en douceur. Les broches atteignant 24 000 tr/min offrent des surfaces impeccables sur les pâtes à outils. À l’inverse, un couple élevé est nécessaire pour ébaucher des blocs de polyuréthane denses. Votre broche doit gérer efficacement les deux extrêmes. Les broches refroidies par liquide fonctionnent mieux pendant ces cycles d"ébauche prolongés. Ils empêchent la dilatation thermique de déformer le point central de votre outil.
Une CNC de construction de bateaux fonctionne dans un environnement très abrasif. La poussière en suspension détruit rapidement les composants électroniques standards. Vous devez évaluer les rails linéaires sous pression ou recouverts d'un soufflet. Exigez des hottes de dépoussiérage à haut CFM autour de la broche. L'étanchéité complète de l'armoire empêche les fines particules d'endommager les vis à billes sensibles. Sans atténuation agressive de la poussière, vos coûts de maintenance monteront en flèche. Les guidages se marqueront et la précision se dégradera en quelques mois.
Comparez soigneusement les contrôleurs standard de l’industrie avant d’acheter. Regardez attentivement les systèmes FANUC, Siemens ou OSAI. Évaluez leurs vitesses de traitement des blocs pour les codes de surface complexes. Des capacités d’anticipation élevées garantissent des finitions de surface lisses. Ils traitent des milliers de lignes de code avant le parcours d"outil. Cela empêche la machine de bégayer dans les courbes marines rapides. La gestion avancée de TCP (Tool Center Point) est également essentielle ici. Il garantit que la pointe de l"outil reste exactement sur la trajectoire programmée pendant une rotation multi-axes simultanée.
Le matériel ne signifie rien sans un logiciel de FAO avancé. Des programmes comme Mastercam ou Powermill pilotent ces machines complexes. Vous avez également besoin d’un post-processeur parfait pour traduire le code avec précision. Préparez-vous à une courbe d’apprentissage abrupte. Les opérateurs doivent programmer des parcours d"outils multi-axes continus en toute sécurité. Vous ne pouvez pas traiter une machine à 5 axes comme une toupie à 3 axes. La simulation d’évitement des collisions est obligatoire avant d’exécuter un travail. Coller une broche contre un portique lourd coûte des dizaines de milliers de dollars. Investissez massivement dans la formation logicielle dès le départ.
Les matériaux marins modernes détruisent incroyablement rapidement les outils en carbure standard. L’usinage efficace de composants en fibre de verre nécessite un équipement spécialisé. Discutez de la nécessité des outils PCD (diamant polycristallin) avec vos fournisseurs. Le PCD résiste nettement mieux à l’abrasion que le carbure monobloc. Vous devez également mettre en œuvre des stratégies de refroidissement localisées. Comparez les systèmes de soufflage d'air ciblés avec la lubrification à quantité minimale (MQL). Les liquides de refroidissement contaminent souvent les planches à outils. Par conséquent, l’air froid à haute pression est généralement préférable. Implémentez des systèmes stricts de gestion de la durée de vie des outils au sein de votre contrôleur. Cela évite que des bris soudains d'outils n'endommagent les surfaces de moules coûteuses.
Les portiques multi-axes nécessitent une infrastructure lourde. Vous ne pouvez pas placer ces machines sur des sols d"entrepôt standard. Il vous faut des fondations en béton armé. Parfois, ces coussinets doivent avoir une épaisseur de 12 à 18 pouces. Cela évite que la machine ne s’affaisse au fil du temps. Les sols qui coulent ruinent définitivement la précision volumétrique. Les environnements climatiques contrôlés sont également essentiels à la stabilité thermique. Les grands blocs d"outillage et les portiques de machines se dilatent avec la chaleur. Une variation de température de dix degrés peut déformer un moule de coque de 40 pieds hors tolérance. Enfin, bénéficiez d"une alimentation triphasée robuste et dédiée pour des opérations ininterrompues.
Ne vous fiez jamais aux fichiers de démonstration génériques pour les estimations. Demandez aux acheteurs de demander des estimations spécifiques du temps de cycle aux fournisseurs. Soumettez vos modèles CAO réels pour ces tests. Cela révèle la véritable vitesse de traitement du contrôleur. Différentes machines gèrent différemment les surfaces NURBS complexes. Une étude du temps prouve quelle machine accélère réellement votre production. Tenez les fournisseurs responsables de ces délais estimés.
Exigez un test physique avant de signer quoi que ce soit. Fournissez vos matériaux de production spécifiques pour cet essai. Testez votre pâte époxy exclusive, votre mousse haute densité ou votre fibre de verre durcie. Vérifiez personnellement la finition finale de la surface. Mesurez la déviation réelle de l"outil sous des charges réelles à l"aide de comparateurs à cadran. Une machine peut paraître rigide sur le papier mais vibrer fortement lors d"un test de coupe. Cette vérification physique atténue entièrement votre risque d"achat.
Le matériel tombe inévitablement en panne en cas d"utilisation intensive. Évaluez minutieusement la disponibilité des pièces nationales du fournisseur. Vérifiez leurs capacités de diagnostic à distance. De nombreuses machines modernes permettent aux techniciens de se connecter à distance et de corriger les pannes logicielles. Renseignez-vous sur les délais de réponse typiques pour l’envoi d’un technicien. Les temps d’arrêt des chantiers navals dictent directement la rentabilité de votre projet. Vous ne pouvez pas vous permettre d’attendre des semaines pour que les pièces importées arrivent par fret maritime.
Suivez cette liste de contrôle pour structurer efficacement votre processus d’approvisionnement :
Vérifiez vos délais de livraison actuels du plug-to-mold pour établir une référence.
Demandez des démonstrations de logiciels CAM sur mesure en utilisant vos propres conceptions de coque.
Effectuez des tests physiques de coupe sur vos matériaux composites exclusifs.
Négociez des accords de niveau de service clairs englobant l’assistance à distance et la livraison de pièces.
Vérifiez les exigences en matière d’infrastructure des installations, y compris la profondeur des fondations et la disponibilité de l’électricité.
La mise à niveau vers une CNC composite marine représente un changement fondamental dans la capacité du chantier naval. Les fabricants passent définitivement d’une variation basée sur l’artisanat à une prévisibilité technique. Vous obtenez un contrôle absolu sur la symétrie du moule, la finition de surface et la tolérance de conception. Cette technologie supprime les goulots d'étranglement physiques associés au lofting manuel.
L’investissement matériel initial est indéniablement substantiel. La courbe d"apprentissage du logiciel nécessite un engagement sérieux de la part de votre équipe. Cependant, la réduction spectaculaire des heures de travail justifie la transition. Vous éliminez entièrement les retouches manuelles approfondies. Les constructeurs de bateaux à volume élevé et de grande valeur peuvent itérer rapidement leurs conceptions. Vous commercialisez de meilleurs navires plus rapidement que vos concurrents qui s"appuient sur des méthodes traditionnelles.
Commencez votre transition dès aujourd’hui en auditant vos délais de livraison actuels du plug-to-mold. Identifiez exactement où le travail manuel vous ralentit. Consultez les fournisseurs de logiciels de FAO haut de gamme dès le début du processus. Obtenez leur avis sur la compatibilité des machines avant de finaliser les spécifications matérielles. Une mise en œuvre bien planifiée garantit le succès de la fabrication à long terme.
R : Oui, mais cela nécessite un outillage hautement résistant à l"abrasion comme le PCD. Des broches à grande vitesse sont également nécessaires. Vous devez intégrer des systèmes d’extraction de poussière critiques. Celui-ci gère la poussière abrasive sans endommager les guidages de la machine.
R : Cela dépend entièrement de la taille du navire. Les petits moules de console peuvent nécessiter de 36 à 48 pouces. Les bouchons principaux de coque complète dictent souvent des hauteurs de portique personnalisées. Ceux-ci dépassent fréquemment 8 pieds (2,4 mètres).
R : Pour les applications marines, l"ajout d"une tête articulée à 2 axes à une machine à 3 axes compromet gravement le dégagement de l"axe Z. Cela détruit également la rigidité globale. Un centre 5 axes dédié, construit en usine, est fortement recommandé. Il offre la stabilité structurelle et la précision nécessaires.
R : La courbe de programmation est abrupte. Contrairement au routage 3 axes, le routage continu 5 axes nécessite la gestion de vecteurs outils complexes. Vous devez veiller à éviter rigoureusement les collisions. Investir dans un logiciel de FAO haut de gamme et dans une formation d’opérateur professionnel n’est absolument pas négociable.
