L’augmentation de la production de produits non métalliques contraint généralement les fabricants à se retrouver dans une situation difficile. Vous devez généralement choisir entre acheter davantage de machines monobroches ou sous-traiter entièrement. L’ajout d’équipement supplémentaire consomme rapidement votre espace au sol disponible. L’envoi de pièces à des fournisseurs externes introduit souvent de graves problèmes de contrôle qualité. Un centre d'usinage CNC à 5 axes équipé de deux broches offre une puissante option de mise à l'échelle latérale. Cela double efficacement votre débit avec une empreinte très similaire. Vous pouvez maintenir la production en interne sans nécessiter une extension massive des installations. Ce guide évalue les véritables avantages mécaniques de cette technologie. Nous explorerons les gains de capacité spécifiques aux matériaux pour les composites, les plastiques et le bois. Vous découvrirez également les réalités pratiques de mise en œuvre de la mise à niveau vers des systèmes à double broche pour la fabrication non métallique.
Multiplicateur de capacité : les modes de traitement synchrone et pendulaire permettent une coupe continue et un chargement des pièces sans temps d'arrêt.
Efficacité de l'empreinte : produit près de 200 % de la production d'une machine standard à 5 axes tout en ne nécessitant que 120 à 130 % de l'espace au sol.
Adéquation des matériaux : idéal pour les non-métaux à faible résistance et à volume élevé qui nécessitent un régime élevé plutôt qu'un couple de broche élevé.
Barrière de mise en œuvre : Nécessite des capacités logicielles de FAO avancées pour gérer des parcours d'outils complexes et éviter les scénarios de collision à double tête.
Les pièces non métalliques en grand volume présentent généralement des géométries multifaces très complexes. Les panneaux composites aérospatiaux nécessitent une coupe de bord complexe. Les coques en plastique thermoformé nécessitent des découpes rapides et précises. Les composants de meubles personnalisés nécessitent un contour détaillé sur plusieurs faces. Ces formes complexes exposent les limites des solutions d’usinage traditionnelles.
Les machines standard à 3+2 axes nécessitent presque toujours plusieurs configurations. Les opérateurs doivent arrêter manuellement la machine et retourner la pièce. Cela augmente considérablement votre temps de traitement global. Cela introduit également des erreurs d’alignement potentielles entre chaque nouvelle configuration. Vous perdez de précieuses minutes de production à chaque fois que les portes s"ouvrent.
Les machines monobroches à 5 axes éliminent ces retournements manuels. Cependant, ils ont finalement atteint un plafond de capacité strict. Cette limite est basée strictement sur des temps de cycle absolus. Une seule broche ne peut se déplacer qu"à une vitesse limitée dans le matériau. Vous ne pouvez tout simplement pas pousser l’outil de coupe plus vite indéfiniment. Une augmentation excessive des vitesses d"avance sacrifie l"état de surface. Le broutage des outils devient un problème grave à des vitesses excessives. Dans les matériaux sensibles à la chaleur comme les acryliques ou les polycarbonates, une découpe agressive provoque une déformation thermique. Le plastique fond au lieu de se cisailler proprement.
L’évaluation d’une nouvelle solution de mise à l’échelle nécessite des critères de réussite clairs. Vous devez fondamentalement vous concentrer sur la réduction des temps de cycle globaux. Vous devez également maximiser la disponibilité réelle de la broche. Le but ultime est de minimiser l’intervention de l’opérateur. Il est important de réaliser tout cela sans compromettre la précision dimensionnelle.

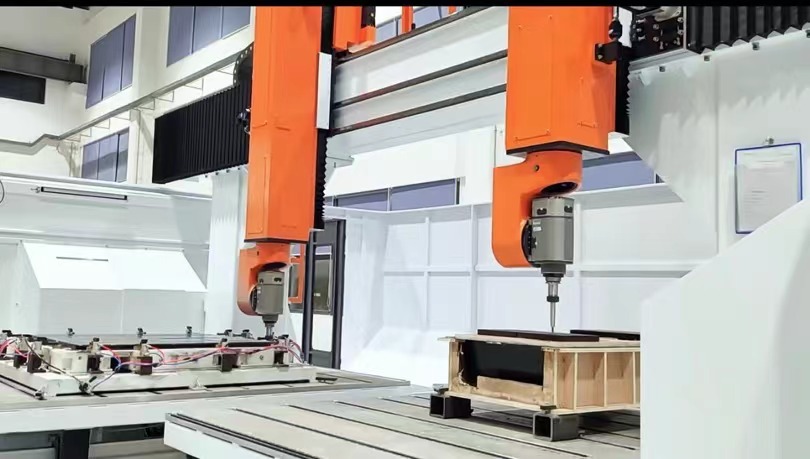

Comment fonctionne réellement une machine CNC à double broche et 5 axes ? Il utilise principalement un traitement synchrone pour dupliquer les efforts de coupe. Les deux têtes opèrent simultanément sur un seul portique massif. Ils suivent des parcours d'outils identiques pour produire deux pièces identiques à la fois. Certains contrôleurs avancés permettent même la découpe en miroir. Cette approche miroir est parfaite pour fabriquer simultanément des composants aérospatiaux gauche et droit. Le fonctionnement synchrone réduit le temps de cycle par pièce d'environ 45 à 50 pour cent.
Le traitement pendulaire va encore plus loin dans l’efficacité de la production. Les techniciens appellent souvent cela l’usinage zoné. Il utilise deux zones complètement séparées sur le bâti de la machine. Les broches coupent activement le matériau dans la zone A. Pendant ce temps, l"opérateur décharge en toute sécurité les pièces finies de la zone B. Une fois la zone A terminée, le portique passe immédiatement à la zone B. Cela élimine pratiquement les temps morts sans coupe. L"utilisation typique de la broche passe d"environ 60 pour cent à 90 pour cent ou plus.
Le traitement des matériaux non métalliques exige des vitesses de broche élevées plutôt qu"un couple de coupe élevé. Les matériaux comme la mousse à outils et la fibre de verre nécessitent 20 000 à 24 000 tr/min. Les doubles broches capitalisent parfaitement sur cette exigence spécifique. Ils utilisent des moteurs de routage plus légers et à grande vitesse. Ces moteurs plus légers ne surchargent pas la structure principale du portique. La machine conserve une agilité incroyable lors de changements de direction rapides.
Mesure de performances | Monobroche standard 5 axes | Machine 5 axes à double broche |
|---|---|---|
Taux d"utilisation de la broche | 50% - 60% | 90 %+ (mode pendule) |
Rendement pièce par cycle | 1 partie | 2 parties (identiques ou en miroir) |
Intervention de l"opérateur | Élevé (temps d"attente pour le chargement) | Faible (chargement parallèle continu) |
Type de matériau idéal | Métaux et non-métaux | Non-métaux à faible résistance |
Les matériaux composites comme la fibre de carbone présentent des défis tout à fait uniques. L"usure abrasive et la forte génération de poussière provoquent des maux de tête constants dans l"atelier. Le traitement simultané de deux panneaux aérospatiaux identiques double votre rendement. De plus, des carénages d’extraction de poussière symétriques sur les deux têtes gèrent efficacement les particules. Cela garantit la sécurité de l’environnement de travail et la propreté de la cinématique de la machine.
Les plastiques thermoformés et les mousses polyuréthanes se comportent très différemment. Il est difficile de découper des contours 3D complexes sans faire fondre le matériau. Une machine CNC à double tête et 5 axes résout ce problème à merveille. Il permet un contourage rapide et continu sur 5 axes sur de grandes feuilles thermoformées. Vous pouvez facilement transformer un cycle de coupe standard de 20 minutes en un cycle de double rendement de 10 minutes. Le routage à grande vitesse empêche l'accumulation de chaleur le long du bord coupé.
La production de bois et de MDF nécessite un débit de production incroyablement élevé. Cela implique souvent diverses opérations de routage profondes. La mise à niveau vers des broches doubles permet une imbrication parfaite en deux parties. Vous réduisez considérablement le temps requis pour les menuiseries architecturales. Les composants de meubles modulaires sortent de la machine deux fois plus vite. Vous obtenez simultanément des finitions de bord identiques sur les deux feuilles imbriquées.
Utilisez toujours des défonceuses à compression spécialisées pour le bois afin d"éviter les éclats de bord sur les deux têtes.
Installez des tuyaux d"extraction antistatiques lors de l"usinage des mousses de polyuréthane pour éviter l"adhérence de la poussière.
Surveillez l"usure des outils diamantés de manière égale sur les deux broches lors de la coupe de fibre de carbone abrasive.
Évaluer votre retour sur investissement nécessite d’analyser trois grands piliers opérationnels. Nous examinons de près la surface au sol, la consommation d’énergie et l’efficacité du travail. Vous devez regarder au-delà du prix initial de la machine.
Le rapport empreinte/rendement : comparez une machine à double broche à deux machines à 5 axes indépendantes. Le système double fournit près de 200 pour cent du rendement. Cependant, cela ne nécessite qu’environ 120 à 130 pour cent de la surface au sol. Ce ratio permet d’économiser d’énormes quantités d’immobilier d’usine coûteux. Vous pouvez réserver l'espace au sol restant pour les lignes d'assemblage ou de conditionnement.
Dépenses en capital (CapEx) par rapport aux dépenses de fonctionnement (OpEx) : Un système à double tête coûte certainement plus cher au départ qu'une machine à une seule tête. Pourtant, cela coûte nettement moins cher que d’acheter deux machines distinctes. Vous économisez également beaucoup sur les dépenses de fonctionnement quotidiennes. La configuration consolide les pompes à vide, les contrôleurs CNC et les unités de refroidissement. Tout passe par une seule consommation d’énergie. Vous payez pour une configuration d'infrastructure au lieu de deux.
Utilisation maximale de la main d’œuvre : un opérateur qualifié peut facilement gérer le double du rendement. Ils se concentrent strictement sur le chargement et le déchargement pendant les cycles pendulaires. Ils n’ont jamais besoin de faire des allers-retours dans l’atelier. Ils ne surveillent qu’une seule interface homme-machine (IHM). Cela réduit la fatigue de l’opérateur et minimise les erreurs humaines.
La complexité de la programmation est la plus grande barrière à l’entrée. Votre logiciel de FAO doit prendre entièrement en charge la simulation multibroches. Cela évite des collisions catastrophiques à l’intérieur de l’enveloppe de la machine. Il est absolument crucial d’éviter les collisions lors d’inclinaisons simultanées agressives sur 5 axes. Les post-processeurs doivent être parfaitement configurés pour la cinématique à double tête. Si le logiciel n’a pas la conscience double, la programmation devient un jeu de devinettes dangereux.
Les variations de longueur d’outil et de fixation présentent également un risque important. Vous devez mesurer et compenser les deux outils avec précision. Une légère différence de 0,1 mm dans la longueur de l"outil entre la broche A et la broche B est dangereuse. Cela peut provoquer des défaillances immédiates des tolérances sur l’une des pièces appariées. Les prérégleurs automatiques d"outils sont obligatoires pour les opérations à double broche. Le contact manuel est tout simplement trop imprécis.
La rigidité du portique est un autre facteur crucial. L"ajout d"une deuxième tête à 5 axes augmente considérablement le poids sur le pont des axes Z et Y. Les acheteurs doivent vérifier que le châssis de la machine est fortement conçu. Recherchez des modèles en acier fortement nervuré ou en fonte solide. Les portiques faibles fléchiront sous les changements de direction rapides. Cette flexion mappe les vibrations indésirables directement sur la surface de la pièce.
En supposant que le logiciel de FAO 3 axes standard puisse être facilement corrigé pour exécuter des parcours d"outils synchrones à 5 axes.
Négliger de calibrer le point central de rotation de manière identique pour les deux têtes de broche.
Utilisation de porte-outils incompatibles, provoquant des niveaux de faux-rond variables entre les deux broches.
Évaluez honnêtement votre mélange de pièces avant de faire un achat. Assurez-vous que votre volume de production est réellement composé de pièces identiques ou en miroir. Ce volume élevé de similarité est nécessaire pour justifier le traitement synchrone. Si chaque pièce que vous produisez est totalement unique, les broches uniques pourraient mieux vous servir. Les doubles broches prospèrent grâce à la répétition.
Évaluez soigneusement les capacités du contrôleur. Recherchez des contrôleurs conformes aux normes de l"industrie comme FANUC, Siemens, Heidenhain ou Osai. Ils doivent présenter un support natif multicanal ou multibroches. Les contrôleurs propriétaires non éprouvés ont souvent du mal à synchroniser en douceur des mouvements complexes sur 5 axes. Vous avez besoin d’une architecture éprouvée pour faire fonctionner la machine.
Vérifiez votre capacité d’aspiration des poussières et des copeaux. Les doubles broches créent naturellement le double de débris par minute. Assurez-vous que le système de vide de votre installation peut répondre aux exigences fortement accrues en CFM. Une extraction inadéquate entraîne une recoupe des copeaux, qui détruisent l"état de surface et ruinent prématurément les outils.
Votre prochaine étape d’action est simple. Demandez une étude du temps et une simulation de jumeau numérique au constructeur de machines-outils. Utilisez votre pièce la plus courante et la plus volumineuse pour ce test. Un fabricant réputé se fera un plaisir de prouver la réduction du temps de cycle avant de signer quoi que ce soit.
La technologie à double broche n’est pas seulement une mise à niveau générique d’une machine. Il agit comme un multiplicateur de capacité très ciblé. Il est spécialement conçu pour la fabrication continue et en grand volume de produits non métalliques. En utilisant le traitement synchrone et pendulaire, vous doublez efficacement votre production. Vous y parvenez tout en économisant un espace au sol précieux et en consolidant la consommation d’énergie. Vous maximisez l’efficacité de votre travail en gardant les opérateurs constamment occupés au chargement plutôt qu’à l’attente.
Nous vous recommandons fortement d"aligner les capacités de votre logiciel de FAO dès le début. Formez soigneusement vos opérateurs avant de finaliser les spécifications de la machine. Cette approche proactive garantit un retour sur investissement immédiat dès l’installation. Préparez à l’avance vos systèmes de fixation et d’extraction de poussière. Lorsqu"elles sont déployées correctement, les doubles broches transforment complètement votre goulot d"étranglement de production non métallique en un avantage concurrentiel majeur.
R : En général, non. Bien qu"un contrôle indépendant de l"axe Z soit possible, les mouvements X et Y sont généralement partagés exactement sur le même portique. Il est spécialement conçu pour produire de manière synchrone des pièces identiques ou parfaitement symétriques.
R : Oui, c’est plus difficile. Cela nécessite un logiciel de FAO capable de simulation avancée et d"une connaissance cinématique complète. Cela empêche les deux têtes d"interférer l"une avec l"autre ou de heurter la table à tourillon pendant un mouvement simultané complet sur 5 axes.
R : Dans les non-métaux, cela ne sacrifie pas la précision. Cependant, un préréglage précis des outils et une ingénierie de portique robuste sont strictement requis. Vous devez surveiller la dilatation thermique et l"usure des outils de manière égale sur les deux broches afin de maintenir des tolérances identiques sur les deux pièces.
