L’usinage des plastiques techniques présente de dures réalités pour les fabricants modernes. Les coûts élevés de rebut proviennent souvent d"une distorsion de serrage due à plusieurs configurations. Les dommages thermiques, tels que la fusion et le grippage, se produisent rapidement lorsqu"un mauvais engagement de l"outil génère une friction excessive. Les matériaux souples exigent de la précision. Vous ne pouvez pas traiter les polymères comme du métal et espérer des rendements parfaits. Les configurations statiques détruisent souvent des composants coûteux avant même qu’ils ne soient inspectés.

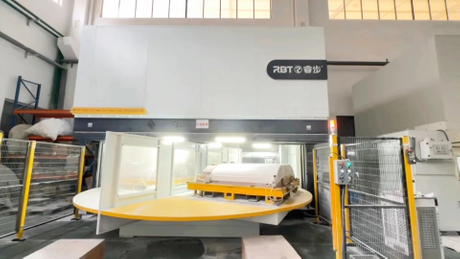

Une table rotative n’est pas seulement un complément mécanique. Nous devons considérer cela comme une exigence cruciale. Il permet des parcours d"outils continus et minimise les configurations complexes pour les pièces en plastique complexes. En gardant la fraise constamment en mouvement par rapport à la pièce à usiner, vous éliminez les hésitations qui provoquent l’accumulation de chaleur. Ce mouvement dynamique protège les géométries délicates.
L’évaluation de cette technologie nécessite de regarder au-delà des vitesses de base des broches. Vous devez analyser en profondeur les solutions de serrage et l"intégration CAM. L"efficacité globale des équipements (OEE) s"améliore considérablement lorsque les machines s"alignent sur des comportements de matériaux spécifiques. Dans cet article, vous découvrirez comment la cinématique multi-axes résout directement les défis les plus courants de la fabrication du plastique.
L"intégration d"une table rotative élimine le repositionnement manuel, réduisant ainsi considérablement la déformation induite par le serrage sur les pièces en plastique souple.
Le mouvement continu sur 5 axes optimise les angles de coupe et les vitesses d"avance, empêchant ainsi l"accumulation de chaleur et la fonte du plastique lors de géométries complexes.
Un centre d"usinage CNC 5 axes dédié doté d"un tourillon ou d"une table rotative réduit les taux de rebut et raccourcit les temps de cycle, offrant ainsi un retour sur investissement mesurable pour une production à haut volume et à faible volume.
Une mise en œuvre réussie nécessite une expertise spécifique en matière de logiciels de FAO et des stratégies de serrage améliorées adaptées aux matériaux non métalliques.
L"indexation traditionnelle à 3 axes et standard à 4 axes crée des problèmes commerciaux importants. Chaque fois qu’un opérateur arrête la machine pour repositionner manuellement une pièce, les risques se multiplient. Chaque configuration introduit des tolérances d"empilement. Ces petites erreurs s’aggravent sur plusieurs opérations. De plus, les polymères mous ne peuvent pas résister à des serrages répétés et intenses. Les mâchoires des étaux écrasent souvent les parois en plastique délicates. Cette pression de serrage induit des contraintes cachées. Une fois la pièce libérée du support, elle se déforme hors tolérance. Ces flux de travail multi-installations gonflent artificiellement les temps de cycle et augmentent considérablement les taux de rebut.
Les plastiques nécessitent un cisaillement et non un frottement. Des angles d’outil sous-optimaux conduisent directement à la friction. Contrairement aux métaux, les polymères possèdent une très mauvaise conductivité thermique. La chaleur reste emprisonnée au niveau de la zone de coupe. Cette chaleur localisée provoque une fonte rapide, des bavures et des grippages. Les matières plastiques nécessitent des charges de copeaux constantes et optimisées pour évacuer efficacement la chaleur. Le positionnement statique oblige les programmeurs à des compromis délicats. La génération du parcours d"outil en souffre. Les coupeurs finissent par rester dans des coins étroits ou se frotter contre des murs abrupts. Cela détruit la finition de surface et compromet l’intégrité dimensionnelle.
Les plastiques de qualité aérospatiale et médicale, tels que le PEEK ou l"Ultem, posent des défis géométriques extrêmes. Les concepteurs spécifient fréquemment des cavités profondes, des contre-dépouilles complexes et des murs en dépouille. L’usinage de ces fonctionnalités sur des équipements existants s’avère incroyablement difficile. Sans interpolation multi-axes simultanée, les outils de coupe ne peuvent tout simplement pas atteindre les zones obscurcies. Les opérateurs doivent recourir à des outils rectifiés sur mesure ou à des montages manuels complexes. Ces solutions de contournement augmentent l’erreur humaine. Ils limitent également la complexité des composants sur lesquels vous pouvez soumissionner avec succès. Les géométries de matériaux avancées exigent un repositionnement fluide et continu des outils.
L'ajout d'un axe rotatif modifie fondamentalement la façon dont l'outil interagit avec le matériau. Une machine CNC à table rotative à 5 axes permet au coupeur de maintenir une approche perpendiculaire. Il peut également maintenir des angles précis le long de contours complexes. Cet engagement continu garantit des vitesses de coupe optimales. Cela permet à la flûte de cisailler activement le matériau. La chaleur se dissipe rapidement à travers les copeaux plutôt que d'être transférée dans la pièce. Vous éliminez les marques de maintien et de fonte associées aux changements brusques de direction.
Le passage de plusieurs opérations à un seul cycle de serrage transforme l"efficacité de l"atelier. La méthodologie « fait-en-un » élimine le retournement manuel des pièces. Vous fixez le stock brut une fois. La machine s’occupe du reste. Cela réduit considérablement votre dépendance à l’égard de luminaires personnalisés coûteux. Cela libère également du temps pour l’opérateur pour d’autres tâches. Lorsque vous supprimez l’intervention humaine en milieu de cycle, la cohérence dimensionnelle monte en flèche. Les encodeurs de la machine gèrent parfaitement les relations entre toutes les caractéristiques des pièces. Vous obtenez des pièces très précises avec un minimum de main d’œuvre.
Les forces de coupe provoquent des vibrations. Lors de l"usinage du plastique, le broutage laisse des rainures visibles et des finitions de surface troubles. Une table rotative rigide et de haute précision stabilise considérablement la pièce. Il fournit une base massive et amortie pour la pièce. Moins de vibrations sont directement corrélées à des surfaces plus claires et immaculées. Cela s"avère particulièrement critique pour les plastiques transparents ou très brillants comme l"acrylique et le polycarbonate. Vous passez moins de temps à polir et à lustrer une fois le cycle d"usinage terminé. La configuration rigide garantit que l"outil de coupe glisse en douceur sur la surface du polymère.
Comparaison des stratégies de configuration dans l"usinage du plastique
Critères d"évaluation | Stratégie standard à 3 axes | Stratégie de table rotative à 5 axes |
|---|---|---|
Nombre de configurations | Nécessite 3 à 6 étapes de repositionnement manuel. | Configuration unique (Done-in-One). |
Risque thermique | Haut. Le frottement des outils et une mauvaise évacuation provoquent la fonte. | Faible. L’engagement continu éloigne la chaleur. |
Distorsion de la pièce | Risque élevé dû à la pression de serrage répétée de l"étau. | Minimal. La pièce n’est fixée solidement qu’une seule fois. |
Finition de surface | Incompatible. Les marques de mélange entre les configurations sont visibles. | Excellent. Les parcours d"outils fluides éliminent les marques de fusion. |
Les pièces formées sous vide et thermoformées créent des problèmes de post-traitement uniques. Une fois qu"une feuille se forme sur un moule, vous devez couper l"excédent de solin. Ces pièces 3D présentent souvent des parois incroyablement fines. Ils possèdent des courbes composées et des formes organiques complexes. Les couper manuellement ou sur des routeurs primitifs crée un grave goulot d"étranglement de production. Les pièces fléchissent sous la pression de coupe. Les bords s’écaillent et se fissurent. Maintenir des lignes de coupe cohérentes sur des centaines de pièces formées identiques devient pratiquement impossible sans une cinématique avancée.

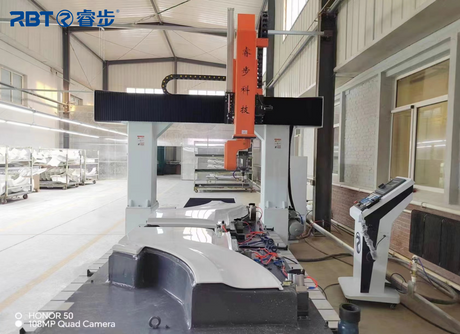

L’intégration d’une table rotative change complètement la dynamique du routage. Un routeur CNC dédié au thermoformage du plastique bénéficie d'un accès sans précédent à la pièce à usiner. La table rotative tourne et incline la pièce formée. La broche accède à 360 degrés du composant sans s'arrêter. Vous pouvez exécuter proprement le rognage des bords, le routage des trous et le rainurage en un seul mouvement fluide. Vous n'avez plus besoin de créer des gabarits personnalisés complexes en plusieurs pièces pour contenir des formes délicates. La machine manipule la pièce pour qu'elle rencontre parfaitement l'outil.
Atteindre des rendements élevés dans le routage du thermoformage nécessite des critères opérationnels spécifiques. L"interpolation continue sur 5 axes est primordiale. Il aligne parfaitement le vecteur de coupe avec les angles de dépouille de la pièce formée. Cet alignement empêche l’écaillage des bords. Cela empêche la fraise de saisir et de déchirer les parois minces. En produisant des coupes nettes et sans bavures directement sur la machine, vous éliminez les opérations de finition manuelles secondaires. Les opérateurs n"ont plus besoin de couteaux d"ébavurage ni de blocs de ponçage. Le flux de travail devient prévisible, plus sûr et nettement plus rapide.
Meilleure pratique : programmez toujours les mouvements d'entrée et de sortie le long de la tangente de la courbe plastique pour éviter les marques de plongée.
Meilleure pratique : utilisez des fraises à une seule cannelure spécialement conçues pour les plastiques afin de maximiser l'éjection des copeaux et de réduire la chaleur.
Erreur courante : s'appuyer sur des avances et des vitesses de coupe de bois standard. Les plastiques nécessitent des régimes plus élevés et des vitesses d'alimentation plus rapides pour éviter la fusion.
Un centre d'usinage CNC 5 axes configuré pour le métal échoue souvent avec le plastique. Le métal nécessite un couple élevé à des régimes inférieurs pour pousser les copeaux lourds. L’usinage plastique suit un modèle physique différent. Cela nécessite des régimes extrêmement élevés et des vitesses d'alimentation rapides. Des vitesses de broche élevées (souvent 20 000 tr/min ou plus) garantissent une action de cisaillement propre. Lors de l’évaluation de l’équipement, donnez la priorité à la vitesse de la broche plutôt qu’à la puissance brute. Un faible couple est parfaitement acceptable car les efforts de coupe restent relativement faibles. Vous devez rester concentré sur le maintien de charges de copeaux continues à grande vitesse.
Le système d’entraînement mécanique de l’axe rotatif dicte la qualité de votre état de surface. Les tables d"engrenages à vis sans fin standard introduisent un jeu. Ce petit jeu mécanique crée des micro-hésitations lors des changements de direction. Ces hésitations laissent des traces visibles sur les pièces en plastique. Les tables rotatives à entraînement direct offrent une alternative supérieure. Ils utilisent des moteurs à couple élevé couplés directement au plateau rotatif. Cette conception offre une précision sans jeu. Il fournit l’accélération ultra-douce et rapide nécessaire pour un surfaçage continu. Pour les plastiques de qualité optique, les axes à entraînement direct ne sont pas négociables.
Même la meilleure broche ne peut pas sauver une pièce mal tenue. Vous devez évaluer la compatibilité de la machine avec des dispositifs de serrage à faible distorsion. Les étaux standards à mâchoires dures écrasent facilement les polymères. Recherchez des écosystèmes spécialement conçus pour les tables rotatives. Les appareils à vide offrent une excellente force de maintien uniforme sans écraser les parois minces. Des mâchoires souples personnalisées, usinées pour correspondre au profil de la pièce, répartissent uniformément la pression de serrage. La table rotative doit comporter de nombreux trous traversants ou conduites pneumatiques pour prendre en charge de manière transparente ces stratégies de maintien de pièce avancées et à faible contrainte.
Les copeaux de plastique se comportent très mal à l"intérieur d"une enceinte de machine. Ils deviennent statiques. Ils collent aux murs, aux fenêtres et aux capteurs. Le volume de copeaux générés est énorme par rapport à celui du métal. Les systèmes de refroidissement standards centrés sur le métal échouent souvent. Le liquide de refroidissement peut contaminer certains plastiques médicaux ou provoquer un gonflement chez d’autres. Évaluez soigneusement les capacités d’extraction de la machine. Vous avez besoin d’une extraction sous vide robuste directement au niveau de la broche. Vous avez également besoin de jets d"air pour éliminer les copeaux de la zone de coupe. Les conceptions de boîtiers à angle élevé aident à prévenir l’accumulation massive de copeaux.
Vérifiez la capacité maximale de régime de la broche sans vibration.
Vérifiez la vitesse d"interpolation continue des axes rotatifs.
Vérifiez l"enceinte pour détecter les zones mortes où des copeaux de plastique statiques pourraient s"accumuler.
Assurez-vous que les ports pneumatiques sont facilement disponibles sur la table rotative pour un montage personnalisé.
La mise à niveau vers la cinématique multi-axes introduit une courbe d"apprentissage abrupte. Le passage du 3 axes au 5 axes n’est pas anodin. Les parcours d"outils continus à 5 axes nécessitent un logiciel de FAO avancé. Vos programmeurs doivent gérer la pointe de l"outil tout en contrôlant simultanément le vecteur de l"outil et l"inclinaison rotative. Une mauvaise programmation entraîne des collisions de machines catastrophiques. Cela provoque également des mouvements de rotation irréguliers qui font fondre le plastique. Vous devez investir massivement dans une formation spécialisée. Des programmeurs qualifiés sont essentiels pour optimiser la cinématique de la machine et maintenir la fluidité des mouvements de coupe.
Le post-processeur traduit les données CAM en code G spécifique à la machine. Un post-processeur mal configuré crée d’énormes problèmes. Il crache souvent du code point à point qui provoque un micro-bégaiement de la machine. Sur une surface polymère, ces hésitations laissent des traces de rayures inacceptables. Insistez sur la nécessité d’une intégration prise en charge par le fournisseur. Travaillez directement avec le fabricant de votre machine et votre fournisseur CAM. Ils doivent affiner le post-processeur pour produire un code fluide et continu en utilisant le contrôle TCP (Tool Center Point). N"acceptez pas les configurations génériques prêtes à l"emploi pour les surfaces en plastique haut de gamme.
Il est crucial de fournir un cadre réaliste pour mesurer le retour sur investissement. Justifier les dépenses d’investissement initiales nécessite des hypothèses d’utilisation précises. Ne basez pas votre retour sur investissement uniquement sur les tarifs horaires des broches. Au lieu de cela, mesurez la réduction spectaculaire des rebuts et des reprises par rapport aux lignes de base standard à 3 axes. Calculez les heures économisées en éliminant l’ébavurage secondaire et les configurations manuelles. La transition de pièces très complexes vers cette machine libère de la capacité sur des fraiseuses 3 axes plus simples. Vous devez prendre en compte cette augmentation globale du débit de l’usine dans vos modèles de justification initiaux pour voir la vraie valeur.
La transition vers un flux de travail rotatif offre un avantage stratégique distinct. Il fait passer l’usinage du plastique d’un processus à forte intensité de main-d’œuvre et générant beaucoup de déchets à un processus prévisible et hautement automatisé. En utilisant une cinématique continue, vous éliminez les dommages thermiques et la distorsion de serrage qui affectent les configurations statiques. Vous maximisez les rendements en matériaux et respectez systématiquement des tolérances serrées.
Vos prochaines étapes impliquent une qualification rigoureuse des fournisseurs. Demandez des tests de coupe en direct en utilisant vos matériaux plastiques spécifiques, et pas seulement des blocs d"aluminium génériques. Auditez les partenariats du fournisseur avec des fournisseurs de logiciels de FAO de premier plan. Enfin, évaluez leur support technique local spécifiquement en ce qui concerne le réglage personnalisé du post-processeur. Le bon partenaire d"intégration garantit que votre investissement se traduira par une efficacité immédiate et tangible au niveau du sol.
R : L"usinage positionnel 3+2 fait pivoter la pièce selon un angle spécifique et verrouille la table rotative en place. Il offre une excellente rigidité pour les coupes lourdes. Les 5 axes continus déplacent la table rotative de manière dynamique pendant le processus de coupe proprement dit. Ce mouvement constant est vital pour les plastiques, car il gère la dissipation de la chaleur et maintient des angles d"outil idéaux le long de courbes complexes.
R : Bien que cela soit possible, la modernisation présente des limites majeures. L"ajout d"un tourillon ou d"une table rotative consomme un jeu important sur l"axe Z, limitant ainsi la taille des pièces. De plus, les contrôleurs 3 axes standard n"ont souvent pas la vitesse de traitement requise pour une interpolation fluide du point central de l"outil (TCP). Une machine spécialement conçue offre une rigidité structurelle et une cinématique supérieures.
R : Non, cela réduit considérablement la distorsion. La principale cause de déformation plastique est la contrainte cumulée résultant de plusieurs cycles de serrage dur dans un étau. Une table rotative vous permet d"accéder à cinq côtés de la pièce en une seule configuration. En utilisant des dispositifs à vide ou des mâchoires souples personnalisées, la pression de serrage est minimisée et répartie uniformément.
