Master Precision Machinage du bois, des plastiques, des composites et de la mousse avec des techniques professionnelles
Routeur vs Centre d'usinage
Guide de configuration complet
Paramètres du matériau
Programmation des meilleures pratiques
Applications de l'industrie
Guide de dépannage
Calculateur de retour sur investissement
FAQ
En 2024, les matériaux légers stimulent l'innovation dans toutes les industries:
Industrie du mobilier: courbes complexes, motifs artistiques, armoires personnalisées
Secteur aérospatial: composants composites de haute précision
Architecture: Éléments décoratifs complexes, composants de construction
Automobile: composants intérieurs légers, prototypes
Signale: affichages 3D multidimensionnels, signalisation architecturale
Les résultats? Les fabricants utilisant des routeurs à 5 axes signalent 60% de temps de cycle plus rapide, 40% de meilleures finitions de surface et 80% de déchets de matériaux moins que les méthodes traditionnelles à 3 axes.
| Caractéristique | du routeur CNC à 5 axes | Centre d'usinage traditionnel |
|---|---|---|
| Matériaux primaires | Bois, plastique, mousse, composites | Acier, aluminium, titane |
| Vitesse de broche | 18 000 à 30 000 tr / min | 8 000 à 12 000 tr / min |
| Collaboration | Tables à vide, pinces mous | Visiques robustes, luminaires |
| Environnement | Systèmes de collecte de poussière | Systèmes d'inondation de liquide de refroidissement |
| Poids de partie typique | 0,1 à 50 lbs | 10–500 + lbs |
| Finition de surface | Miroir lisse sans ponçonner | Nécessite une finition secondaire |
| Temps de configuration | 15-30 minutes | 1 à 3 heures |

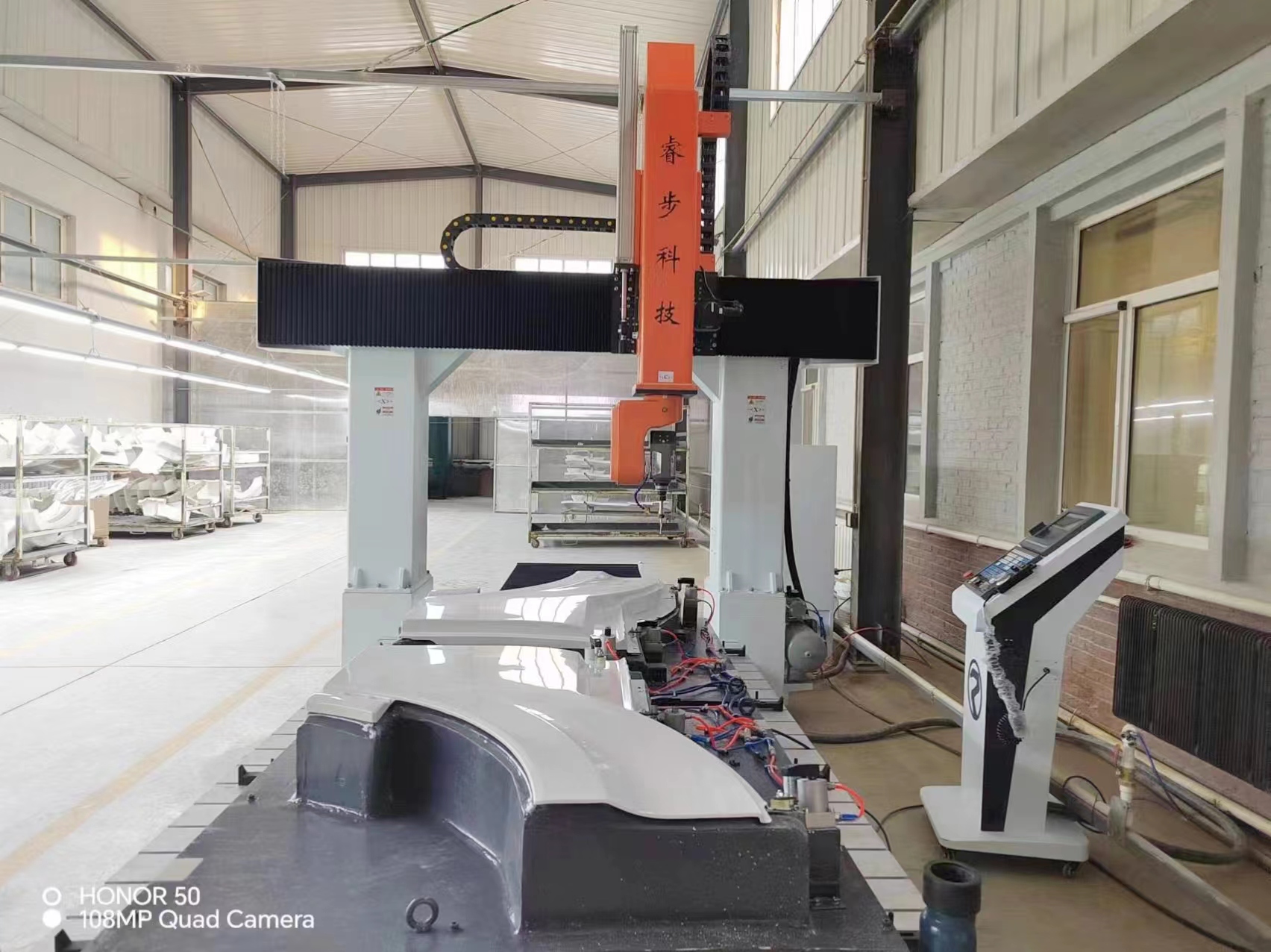

Un routeur CNC à 5 axes combine un contrôle numérique informatique avec un matériel spécialisé conçu pour les matériaux légers:
3 axes linéaires (x, y, z): mouvement horizontal et vertical standard
2 axes de rotation (A, C): Tableau d'inclinaison (-30 ° à + 120 °) et rotation complète à 360 °
L'avantage à 5 axes: Contrairement aux machines à 3 axes qui laissent les marques de pétoncle nécessitant du ponçage, les routeurs à 5 axes maintiennent des angles de coupe optimaux pour les finitions du miroir directement hors de la machine.
Nivellement: ± 0,02 mm Déviation maximale
Rouais de broche: max 0,01 mm
Séquence de l'axe: Z → X → Y → A → C
Pression de vide: 15–25 inhg
Mesure: systèmes de sonde laser
Bibliothèques d'outils: groupes spécifiques au matériau
Compensation de longueur: comptabiliser une déviation à grande vitesse
Vérification du randonnée: <0,005 mm pour les outils de finition
Bois: vide primaire + pinces pour bouillon épais
Plastiques: surfaces ancrées (prévention ESD)
Composites: confinement scellé + alignement des fibres
Mousse: pression minimale pour éviter la compression
Vitesse de broche: 18 000 à 22 000 tr / min
Taux d'alimentation: 3 000 à 5 000 mm / min
Défense: 2 à 4 mm par passe
Outil: spirale de compression à 2 flux
Passe de finition: allocation de stock de 0,5 mm
Vitesse de broche: 15 000 à 18 000 tr / min
Taux d'alimentation: 4 000 à 7 000 mm / min
Défense: 3 à 6 mm par passe
Outil: à 3 flûtes pour l'évacuation des puces
Clé: un aliment plus élevé empêche les brûlures
Vitesse de broche: 20 000 à 25 000 tr / min
Taux d'alimentation: 2 000 à 3 500 mm / min
Outil: conception O-Flute à une seule fente
Refroidissement: Air Blast essentiel
Critique: bords de coupe pointus et polis
Vitesse de broche: 18 000 à 20 000 tr / min
Taux d'alimentation: 2 500 à 4 000 mm / min
Outil: compression enrobée de diamant
Sécurité: confinement complet de la poussière requise
Support: le matériel de support empêche la délamination
Vitesse de broche: 24 000 à 30 000 tr / min
Taux d'alimentation: 8 000 à 15 000 mm / min
Outil: couteau à une seule flotte ou chaud net
Technique: Évitez le frottement des outils (fusion)
Viole: pression légère uniquement
Vitesse de broche: 18 000 à 22 000 tr / min
Taux d'alimentation: 3 500 à 6 000 mm / min
Outil: Spirale de compression (empêche la déchirure)
Post-processus: bords du sceau immédiatement
Poussière: critique pour la prévention de l'emballage des puces
Meilleur pour: le travail du bois et les applications artistiques
✅ Pattes d'outils optimisés sur le routeur
✅ Excellentes capacités de sculpture 3D
✅ Bibliothèques de matériaux intégrés
✅ Interface conviviale
❌ Limite pour les pièces industrielles complexes
Meilleur pour: géométries complexes, aérospatiale
✅ Capacités avancées à 5 axes
✅ Stratégies d'adaptation adaptatives
✅ flux de travail CAD / CAM intégré
✅ Fonctions de simulation fortes
❌ Courbe d'apprentissage plus abrupte
Meilleur pour: production à volume élevé
✅ Fiabilité de qualité industrielle
✅ Stratégies avancées à 5 axes
✅ bibliothèque post-processeur étendue
✅ Outils axés sur la production
❌ Coût et complexité plus élevés
3 + 2 Positionnement: verrouille les axes de rotation pendant la coupe. Idéal pour la formation et les géométries plus simples avec plusieurs visages.
Défi: portes de panneau surélevées complexes avec des profils complexes
Avant: plusieurs configurations, sculpture à main, 8 heures par porte
Après: Configuration unique, sculpture automatisée, 45 minutes par porte
Résultats :
89% de réduction du temps
Répétabilité parfaite
Zéro finition manuelle requise
65% de réduction des déchets de matériaux
Projet: 200 panneaux de noyer uniques avec motifs de relief 3D
Chronologie: 6 semaines, y compris la conception
Matériel: Noyer massif, géométries complexes
Avantages à 5 axes:
Flexibilité de conception complète
Qualité constante dans tous les panneaux
Modifications de motif facile
Aucun ponçage requis
Exigences: 500 ailes en fibre de carbone / mois, ± 0,1 mm Tolérance
Matériel: Layups préimprélongés en fibre de carbone
Opérations: garniture et perceuse combinée
Résultats:
Conformité à 100% dimensionnelle
50% plus rapide que les méthodes traditionnelles
Zéro Problèmes de délamination
Vérification automatisée de la qualité
Machine: 300 000 $
Logiciel CAM: 20 000 $
Formation: 8 000 $
Outillage: 12 000 $
Total: 340 000 $
Prime de travail personnalisé: 25 000 $
Gains d'efficacité: 15 000 $
Nouvel accès au marché: 20 000 $
Total: 60 000 $ / mois
Période de récupération: 5,7 mois
ROI de l'année 1: 212%
ROI à 5 ans: 1 200%
NPV (5 ans): 2,8 millions de dollars
| Symptômes | problématiques | provoque | des solutions |
|---|---|---|---|
| Mauvaise finition de surface | Texture floue, marques de brûlure, bavarder | Outils ternes, mauvais paramètres, collection de poussière inadéquate | Remplacer les outils, ajuster les vitesses / aliments, augmenter le débit de vide |
| Mouvement de partie | Erreurs dimensionnelles, arrêts de sécurité | Fuites à vide, pression insuffisante | Vérifiez les joints, augmentez le vide, ajoutez des pinces |
| Fondant | Coupes gommeuses, puces soudées | Accumulation de chaleur excessive | Réduire la vitesse de la broche, augmenter les aliments, ajouter le refroidissement |
| Délamination composite | Couches séparées, bords flous | Mauvaise géométrie de l'outil, manque de support | Outils de compression, matériau de support, arêtes vives |
Vérification de la pression de l'aspirateur
Surveillance de la température de la broche
Inspection de l'état de l'outil
Statut de collecte de poussière
Vérification d'étalonnage de l'axe
Inspection de l'alimentation aérienne
Mise à jour de l'inventaire des outils
Nettoyage / lubrification de la machine
Recalibrage complet de l'axe
Inspection du joint sous vide
Analyse de roulement de broche
Mises à jour logicielles
Pathes d'outils adaptatifs avec optimisation en temps réel
Maintenance prédictive à l'aide d'apprentissage automatique
Chargement et inspection des pièces automatisées
Prédiction de qualité avant l'usinage
Matériaux composites à base de bio
Matériaux intelligents (polymères de mémoire de forme)
Combinaisons hybrides en métal-plastique
Matériaux de fabrication durable
Connectivité IoT pour la surveillance à distance
Technologie de jumeaux numériques
Tableaux de bord de production en temps réel
Optimisation de planification prédictive
Avec plus de 24 ans d'expérience en innovation CNC, RBT Machine a été à l'avant-garde de la conception, de l'ingénierie et du soutien des solutions de routeur CNC de classe mondiale pour les fabricants de toutes les industries.
Chaque machine fabriquait les normes de précision et de durabilité les plus élevées, garantissant des performances cohérentes et une fiabilité à long terme.
Nous dirigeons avec l'innovation - affiner votre machine en toute simplicité pour répondre aux demandes en évolution du marché et à des défis de fabrication émergents.
Les processus de production optimisés rendent les systèmes CNC à 5 axes haut de gamme plus accessibles sans compromettre la qualité ou les performances.
Notre équipe technique personnalise les machines pour répondre aux exigences spécifiques de l'industrie, garantissant des performances optimales pour vos applications.
Le service international après-vente assure un support rapide et fiable partout où vous opérez, minimisant les temps d'arrêt et maximiser la productivité.

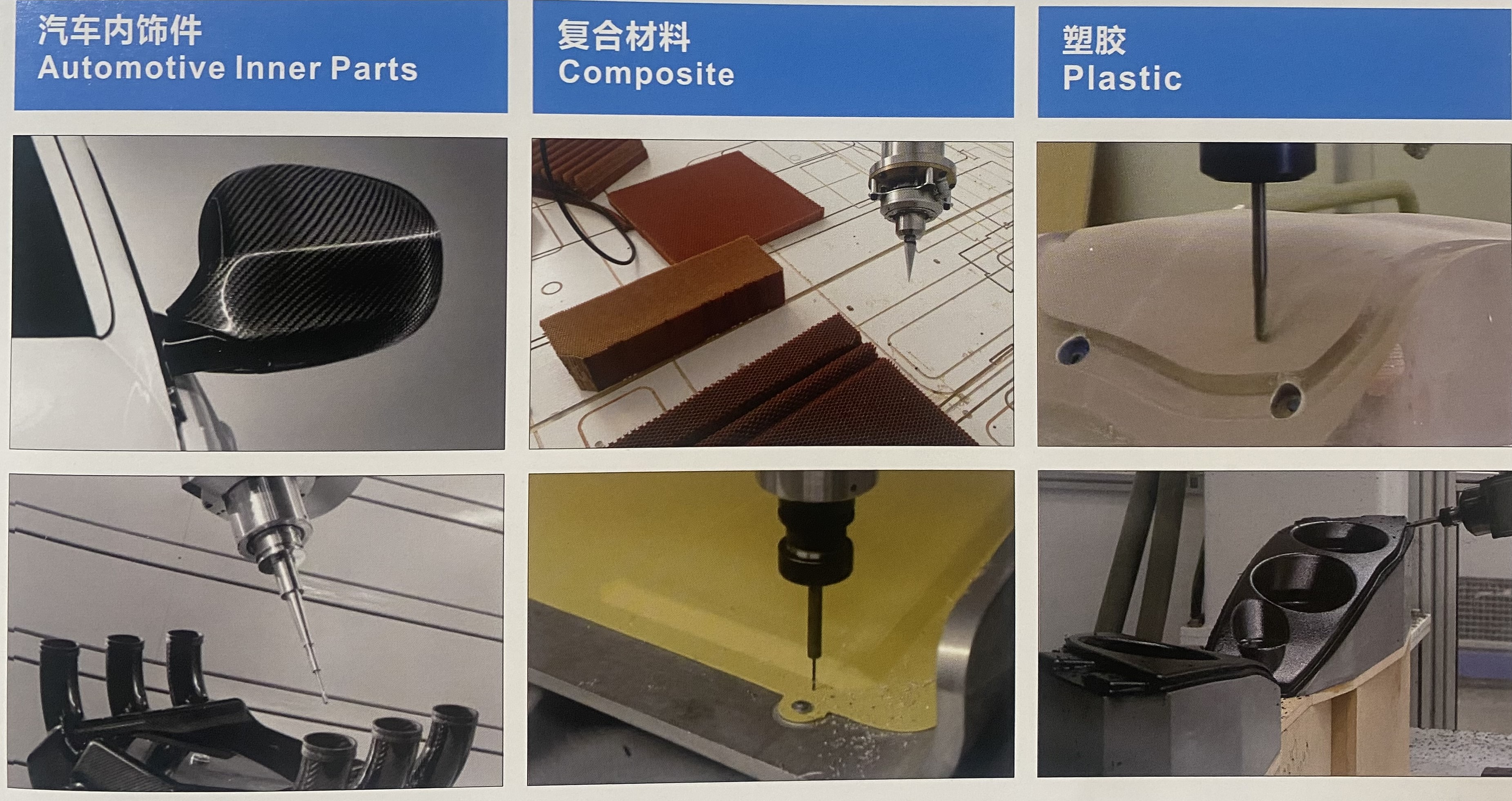

Les routeurs CNC à 5 axes excellent avec des matériaux légers, y compris toutes les espèces de bois, les plastiques (acrylique, HDPE, LDPE, Polycarbonate), matériaux composites (fibre de carbone, fibre de verre, kevlar), matériaux en mousse (polyuréthane, polystyrène) et métaux mous (aluminium) jusqu'à 3 mm épaisseur.
Les opérateurs familiers avec le CNC à 3 axes peuvent atteindre la compétence de base des 5 axes dans les 4 à 6 semaines avec une formation appropriée. Les techniques avancées et l'optimisation nécessitent généralement 6 à 12 mois d'expérience pratique. La clé est une formation structurée combinée à une application pratique.
3 + 2 Le positionnement verrouille les axes de rotation pendant la coupe, adaptés aux pièces avec des faces multiples mais une géométrie simple. L'axe des 5 axes simultanés déplace tous les axes pendant la coupe, permettant des surfaces incurvées complexes, des contre-dépouilles et des finitions supérieures, mais nécessite des compétences de programmation plus avancées.
Oui, l'usinage à 5 axes nécessite un logiciel CAM spécialisé capable de générer des parcours d'outils multi-axes appropriés. Vectric Aspire est excellent pour les applications de travail du bois, tandis que Fusion 360 et MasterCam offrent des capacités industrielles avancées. La came à 3 axes standard ne peut pas générer des parcours d'outils simultanés à 5 axes.
Le ROI varie selon l'application, mais les périodes de récupération typiques varient de 6 à 18 mois. Les fabricants de meubles voient souvent un retour sur 12 mois grâce à des tarifs premium et à des gains d'efficacité. Les applications aérospatiales peuvent obtenir des rendements de 6 mois en raison de pièces de grande valeur. Le retour sur investissement quinquennal dépasse généralement 500 à 1200%.
Les facteurs clés incluent l'utilisation d'outils nets (remplacer au premier signe d'usure), les vitesses et les aliments appropriés pour chaque matériau, la collecte adéquate des poussières pour empêcher le re-qui cache et exploiter la capacité de 5 axes à utiliser des usines à plat au lieu de moulins à billes chaque fois que possible pour des finitions supérieures.
Que vous soyez dans la fabrication de meubles, les composites aérospatiaux, les meubles architecturales ou la signalisation de précision, la maîtrise des opérations de routeur CNC à 5 axes vous distinguera de la concurrence et offrira des rendements exceptionnels sur l'investissement.
