Dans le monde de l'usinage CNC (ordinateur numérique), il existe différents types de machines qui répondent à divers types de besoins de production. Parmi ceux-ci, les machines CNC à 4 axes , à 3 axes et 5 axes sont les plus couramment utilisées. Chacune de ces machines fonctionne différemment et est adaptée à différentes applications. Cet article plongera dans les principales différences entre ces machines, en se concentrant spécifiquement sur le routeur CNC à 5 axes , ses fonctionnalités et ses avantages par rapport aux autres types.
Nous explorerons également les questions les plus couramment posées concernant ces machines, y compris les différences entre les 4 axes , à 3 axes et le CNC à 5 axes , et fournir des informations précieuses sur les prix, les avantages sociaux et les meilleures options de routeur CNC à 5 axes disponibles dans le marché.
Avant de plonger dans les différences entre les machines CNC 3, 4 et 5 axes, il est essentiel de comprendre ce que sont les machines CNC en premier lieu.
Une machine CNC est un outil contrôlé par ordinateur qui automatise le mouvement des machines utilisées pour la coupe, le forage, le fraisage ou la gravure. Les machines CNC sont utilisées dans une grande variété d'industries, telles que l'automobile, l'aérospatiale, le travail du bois et le travail des métaux, pour effectuer des tâches complexes à haute précision. Ces machines peuvent être programmées pour effectuer des tâches répétitives avec une intervention humaine minimale.
La principale différence entre ces machines réside dans le nombre d'axes sur lesquels ils fonctionnent, ce qui fait référence aux directions dans lesquelles l'outil de la machine peut se déplacer. Plus d'axes signifient une plus grande complexité et la capacité d'effectuer des tâches plus complexes.
Un routeur CNC à 3 axes est le type de machine CNC le plus simple et le plus courant. Il fonctionne le long de trois axes: les axes x, y et z. Ceux-ci représentent respectivement les mouvements horizontaux, verticaux et de profondeur.
Axe x : mouvement de gauche à droite
Axe Y : mouvement vers l'avant et vers l'arrière
Axe Z : mouvement de haut en bas (profondeur de coupe)
Le routeur CNC à 3 axes est capable d'effectuer des opérations comme la coupe, la gravure, le forage et le fraisage en 2D, ce qui en fait un excellent choix pour les pièces plates et les conceptions simples. Cette machine est souvent utilisée pour des tâches telles que les matériaux de feuille de coupe, les logos de gravure et la production de pièces de base.
Simplicité : plus facile à utiliser et à programmer
Rentable : généralement moins cher par rapport aux machines plus complexes
Vitesse : adapté aux tâches moins complexes où le temps est critique
Précision limitée : lutte avec des conceptions complexes et complexes et des formes 3D
Poix unilatérales : un seul côté du matériel peut être travaillé à la fois
Un routeur CNC à 4 axes ajoute un quatrième axe de rotation aux trois axes de base, permettant une plus grande flexibilité et contrôle. Dans un routeur CNC à 4 axes , les axes X, Y et Z contrôlent le mouvement de l'outil, tandis que le quatrième axe tourne généralement la pièce autour d'un axe horizontal (axe A). Cela permet de machine des pièces avec des géométries plus complexes, telles que des formes cylindriques ou angulaires, qui seraient difficiles à réaliser avec seulement trois axes.
Le quatrième axe (axe A) tourne la pièce tandis que l'outil de coupe continue de fonctionner le long des axes x, y et z. Cela permet à la machine CNC de couper des formes plus complexes, telles que des tubes, des contours arrondis et des pièces avec plusieurs faces. Il permet également à la machine d'effectuer des tâches comme la gravure autour des surfaces incurvées ou des trous de forage dans plusieurs orientations.
Précision accrue : peut machine des formes plus complexes avec une plus grande précision
Efficacité améliorée : permet à l'opérateur de travailler sur plusieurs côtés d'une pièce sans repositionnement manuel
Plus grande polyvalence : capable de gérer une gamme plus large de matériaux et de formes
Complexité : plus difficile à utiliser et à programmer que les machines à 3 axes
Coût plus élevé : plus cher que les routeurs CNC à 3 axes

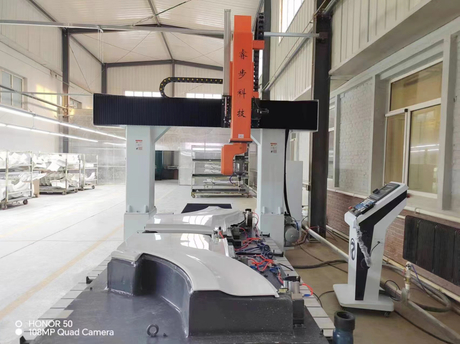

Un routeur CNC à 5 axes est une machine sophistiquée capable de fonctionner sur cinq axes: les trois traditionnels (x, y, z) plus deux axes de rotation (souvent étiquetés comme A et B ou B et C, selon la machine). Cela permet au routeur de déplacer l'outil ou la pièce dans plus de directions, permettant des opérations de fraisage, de coupe et de gravure 3D très complexes.
Dans un routeur CNC à 5 axes , les trois premiers axes (x, y, z) contrôlent le mouvement de l'outil, tandis que les deux axes supplémentaires fournissent un mouvement de rotation pour des conceptions plus complexes. Cela donne au routeur la capacité de couper, de mouler et de façonner les objets sous presque tous les angles sans avoir besoin de repositionnement manuel.
Les deux axes supplémentaires offrent à la machine la possibilité de faire pivoter la pièce, ce qui permet à l'outil d'approcher le matériau à partir de pratiquement toutes les directions. L' axe B tourne autour de l'axe y, tandis que l' axe C tourne autour de l'axe z. Ces rotations permettent au routeur CNC d'effectuer des tâches telles que la sous-évaluation, le forage en trous en profondeur et la production de pièces avec des contours ou des angles complexes.
Précision et précision : peut produire des pièces 3D très détaillées et complexes avec une précision exceptionnelle
Pasion du temps : réduit le besoin de repositionner les pièces manuellement, ce qui augmente l'efficacité de la production
Polyvylity : peut gérer les tâches complexes et multidimensionnelles, telles que les surfaces courbes, les poches profondes et les contre-dépouilles
Meilleures finitions de surface : capables d'usinage des pièces avec une qualité de surface supérieure, car l'outil peut maintenir des angles de coupe optimaux tout au long du processus
Coût : les routeurs CNC à 5 axes sont nettement plus chers que leurs homologues à 3 axes et 4 axes
Complexité : ces machines nécessitent des opérateurs qualifiés et sont plus difficiles à programmer et à utiliser que les routeurs CNC plus simples
Entretien : la complexité supplémentaire peut entraîner des coûts de maintenance plus élevés et des temps d'arrêt potentiels
Lorsque vous envisagez d'acheter un routeur CNC à 5 axes , il est essentiel de savoir quelles fonctionnalités rechercher. Une machine à routeur CNC à 5 axes peut être un investissement important, vous voudrez donc vous assurer que vous choisissez le bon pour vos besoins.
Voici quelques facteurs clés à considérer lors de l'achat d'un routeur CNC à 5 axes :
Prix : Le prix du routeur CNC à 5 axes peut varier considérablement en fonction de la marque, des capacités et de la taille de la machine. Les modèles d'entrée de gamme peuvent coûter environ 50 000 $, tandis que les modèles industriels haut de gamme peuvent dépasser 200 000 $.
Taille et capacité : choisissez une machine qui correspond à votre espace de travail et à vos besoins de production. Assurez-vous qu'il a la taille du lit et la capacité de coupe requises pour les pièces que vous prévoyez de produire.
Précision et vitesse : recherchez des machines qui offrent des vitesses de haute précision et de coupe rapide pour une production efficace.
Compatibilité logicielle : le routeur CNC 5 axe doit être compatible avec le logiciel de conception et de simulation que vous utilisez pour assurer un fonctionnement transparent.
Certains des meilleurs routeurs CNC à 5 axes sur le marché comprennent des machines de marques comme Haas Automation , Mazak et Biesse , connues pour leur technologie de pointe et leur artisanat de haute qualité.
Bien que l'usinage à 5 axes offre une gamme d'avantages, il existe des inconvénients à considérer:
Coût élevé : les coûts initiaux d'investissement et de maintenance sont plus élevés que les machines à 3 axes ou 4 axes plus simples.
Programmation complexe : les routeurs CNC à 5 axes nécessitent des connaissances de programmation avancées pour utiliser pleinement les capacités de la machine.
Disponibilité limitée : En raison de leur complexité et de leur coût, les routeurs CNC à 5 axes ne sont pas aussi largement disponibles ou aussi faciles à utiliser que les machines à 3 axes et 4 axes.
La principale différence entre les machines CNC à 3 axes et à 5 axes réside dans le nombre d'axes qui contrôlent le mouvement:
Les machines CNC à 3 axes se déplacent le long de trois axes linéaires (x, y, z), permettant des coupes, des forets et des gravures de base.
Les routeurs CNC à 5 axes ajoutent deux axes de rotation (A et B ou B et C), permettant des mouvements 3D plus complexes et des conceptions complexes sans repositionner la pièce.
Une machine CNC à 7 axes comprend encore plus d'axes qu'un routeur CNC à 5 axes , ajoutant des capacités de mouvement rotationnelles ou linéaires supplémentaires. Ces machines sont très avancées et utilisées dans des industries spécialisées pour des travaux extrêmement complexes et précis, tels que la fabrication de dispositifs aérospatiaux ou médicaux. Ils offrent une flexibilité et une précision encore plus importantes, mais ont un coût beaucoup plus élevé et avec une complexité accrue.
La différence entre les machines CNC à 4 axes et à 5 axes est le nombre d'axes de rotation:
Les routeurs CNC à 4 axes permettent un mouvement le long des axes x, y et z plus un axe de rotation (généralement autour de l'axe A).
Les routeurs CNC à 5 axes ajoutent un autre axe de rotation, permettant des mouvements plus avancés et la capacité de travailler sur des pièces sous plusieurs angles simultanément.
En résumé, si vous avez besoin de gérer des pièces en trois dimensions complexes, un routeur CNC à 5 axes est probablement la meilleure option. Cependant, pour les tâches plus simples, les machines à 3 axes ou 4 axes peuvent fournir les capacités dont vous avez besoin à moindre coût et avec moins de complexité.
