Centre CNC industriel à 5 ​​axes pour les structures composites

Description de la production

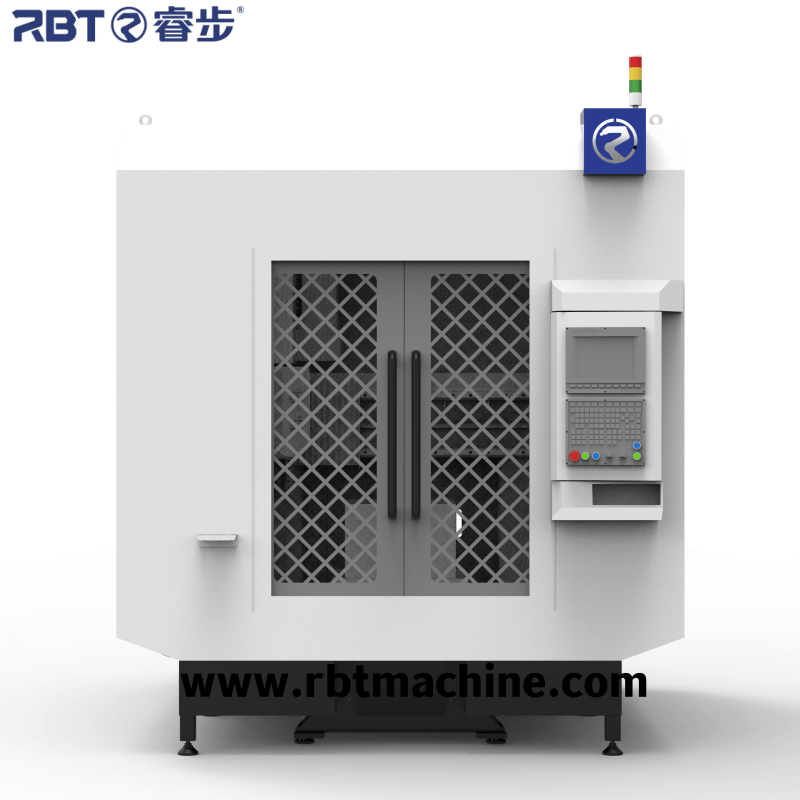

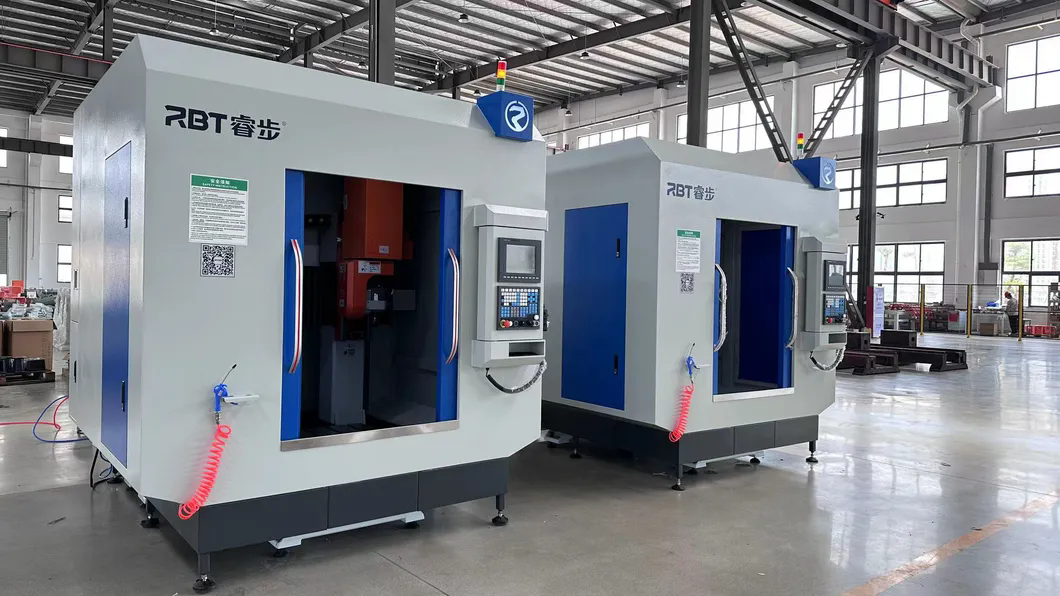

La machine CNC à 5 axes non métalliques entièrement fermée comprend une chambre scellée et résistante à la poussière, assurant un traitement sans contamination de matériaux sensibles comme les composites et les plastiques de qualité médicale.

Avec un contrôle de mouvement synchronisé à 5 axes, il offre une usinage de haute précision pour les géométries complexes à travers des matériaux tels que la fibre de carbone, les polymères modifiés et les mousses industrielles.

Caractéristiques de production

1.Le système adopte le système CNC en inkage à cinq axes synec, qui peut compléter la production et le traitement de toute la surface complexe du processus enone de la pièce; 2. La table de travail unique et la structure de la salle de protection respectent la protection de la sécurité et la prévention des débris pendant la production; La collecte de poussière de drainage du sol est dévié avec le collecteur de poussière haute performance pour collecter les débris de traitement externes: 3. Le travail est facile à serrer et aucun luminaire spécial n'est nécessaire;

4. C, le traitement rotatif de l'axe B peut réduire l'angle mort de traitement des pièces de récompense:

5. Précision de traitement très élevée, positionnement efficace et précis;

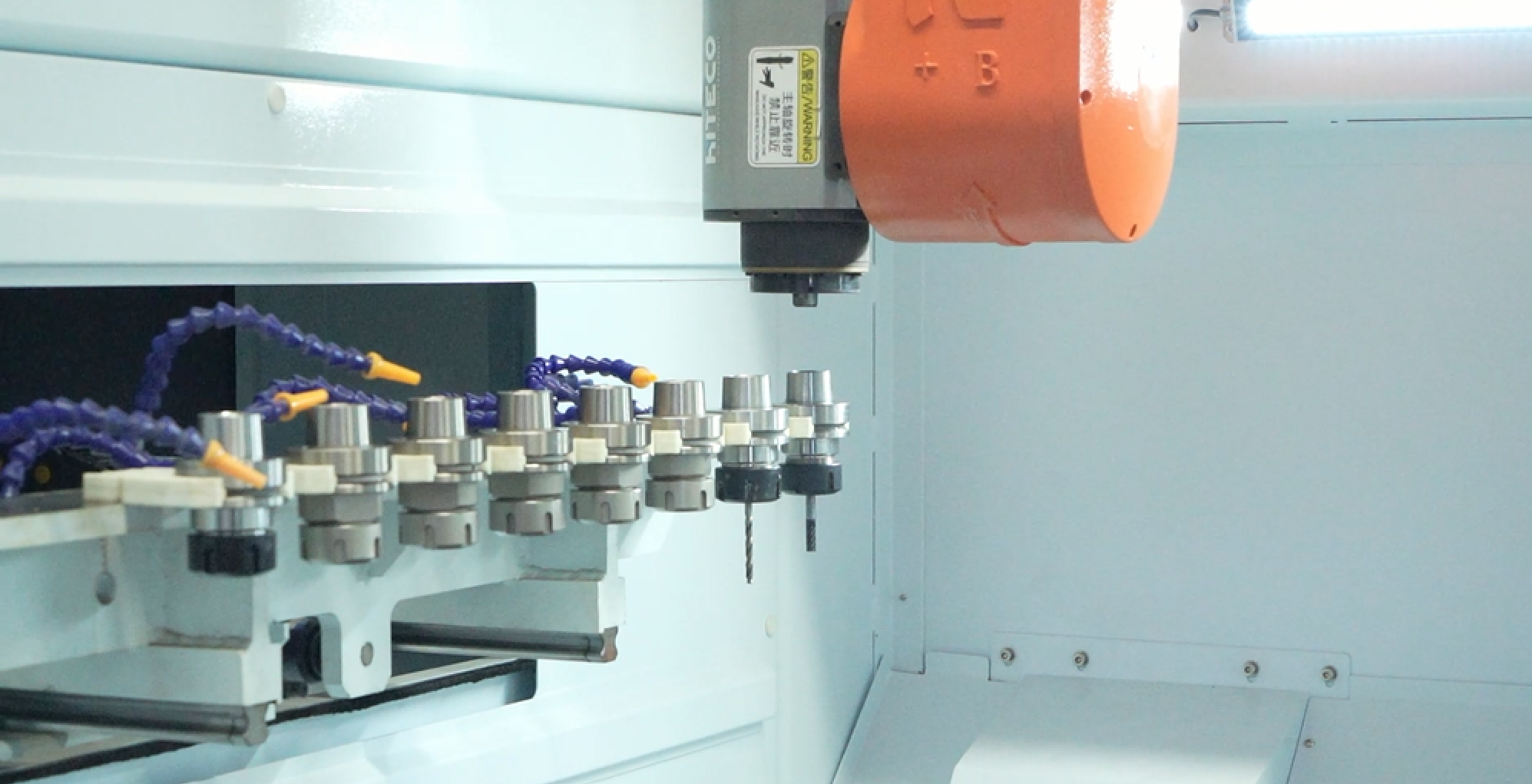

6. L'équipement combine la puissance, la vitesse et la précision, et peut être équipé de plusieurs fonctions telles que la colection de poussière, le changement automatique des outils et RTCP7. La configuration réelle de l'équipement est soumise aux données techniques. Le voyage en machine peut être personnalisé en fonction des besoins des clients.

Paramètres du produit

1. Le système CNC de liaison à cinq axes syntec est utilisé. La machine  combine la puissance, la vitesse et la précision, le client peut demander    d'autres fonctions facultatives telles que la collecte de poussière, le changement automatique des outils et le RTCP.

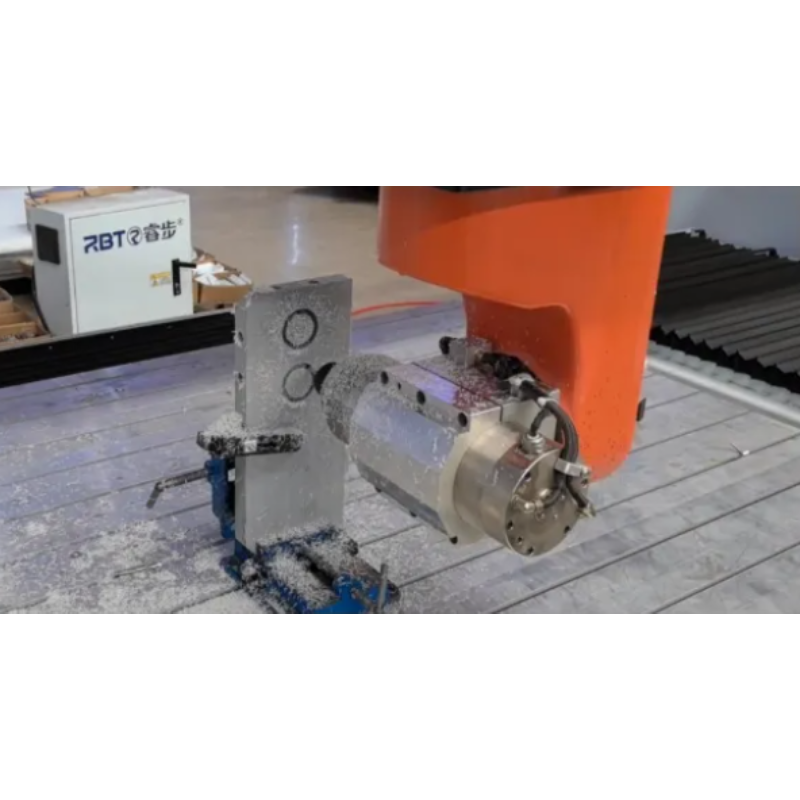

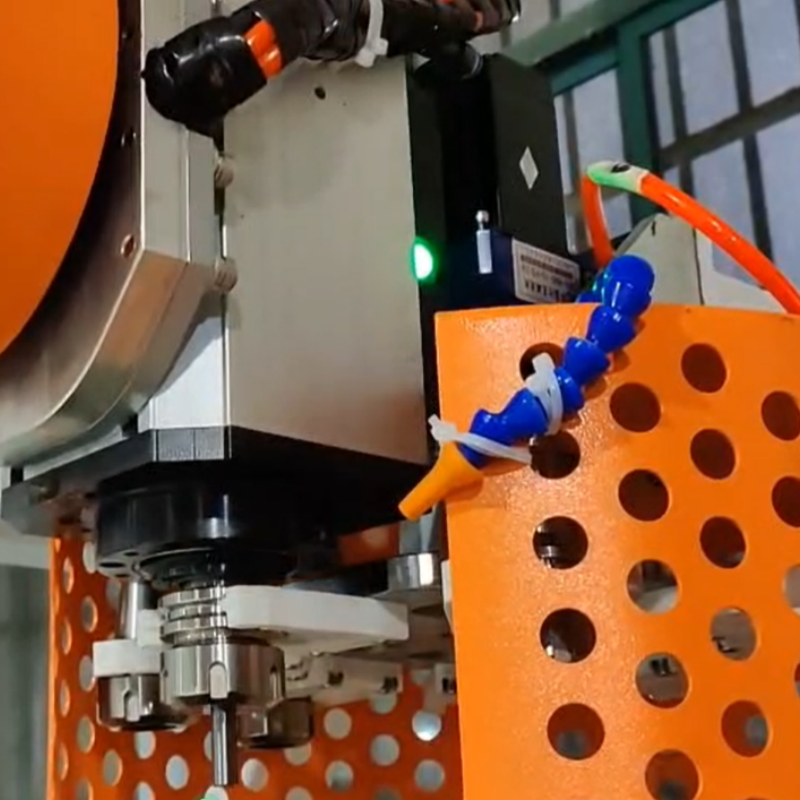

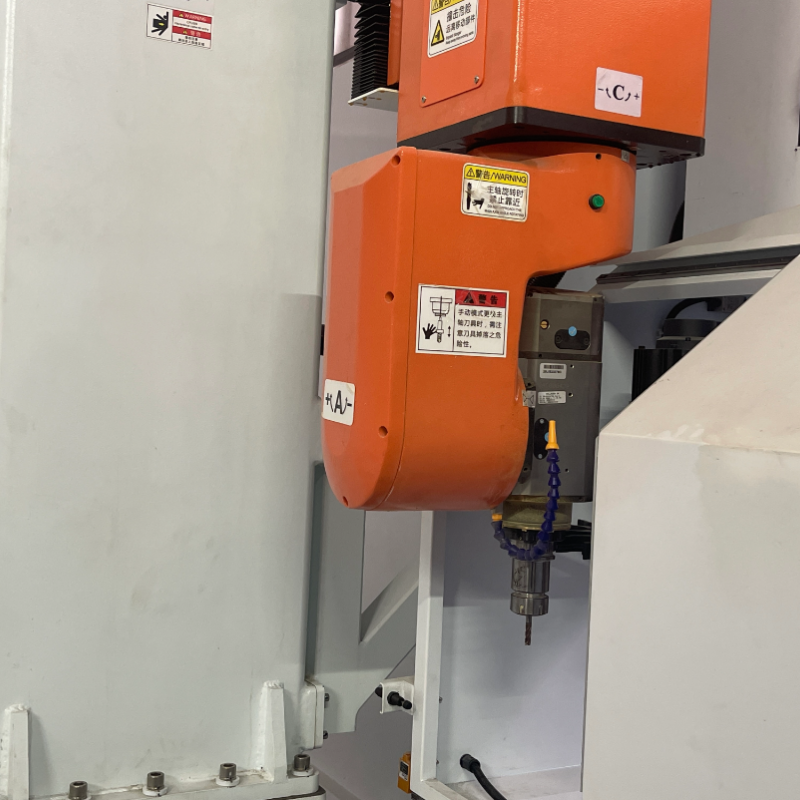

2.La tête de broyage a 2 coordonnées rotatives continues CNC: l'axe 4e (c) et le 5e (b) axe, réalisant le traitement de la liaison (y compris les fonctions de fraisage et de roulement de trous).  Différentes marques de    fuseau d'usinage à grande vitesse peuvent être choisies comme l'Italie HITECO.

3.  Le lit en acier soudé est adopté, le lit est solide et les pièces clés sont ajoutées avec des plaques côtelées. Le matériau principal est le tube rectangulaire du Q235, l'épaisseur de la paroi est de 10 mm et l'épaisseur de la plaque de connexion n'est pas inférieure à 20 mm. Le lit a subi une analyse par éléments finis (FEA) et une conception, et toutes les pièces de lit ont été liées à la contrainte (traitement de vieillissement non de vibration) avant l'usinage, offrant une base rigide et stable pour la machine.

4. L'axe x / y adopte le guide linéaire du curseur à billes à quatre rangées Taiwan CSK;

L'axe Z adopte le guide linéaire du curseur à rouleaux à quatre rangées Taiwan Hiwin Hiwin;

L'axe x / y / z adopte la tige de vis de précision de Taiwan TBI ；

L'axe C / B adopte le réducteur creux du sumitomo japonais Sumitomo à torque élevé.

5.La machine adopte la méthode de l'alimentation centrale de l'huile et adopte la méthode d'injection et de lubrification automatiques d'huile pour toutes les pièces en mouvement mécanique telles que les tiges à vis et les rails de guidage, ce qui améliore considérablement la durée de vie de la machine.

Machine applicable au coup de poing, de la coupe et de la coupe:

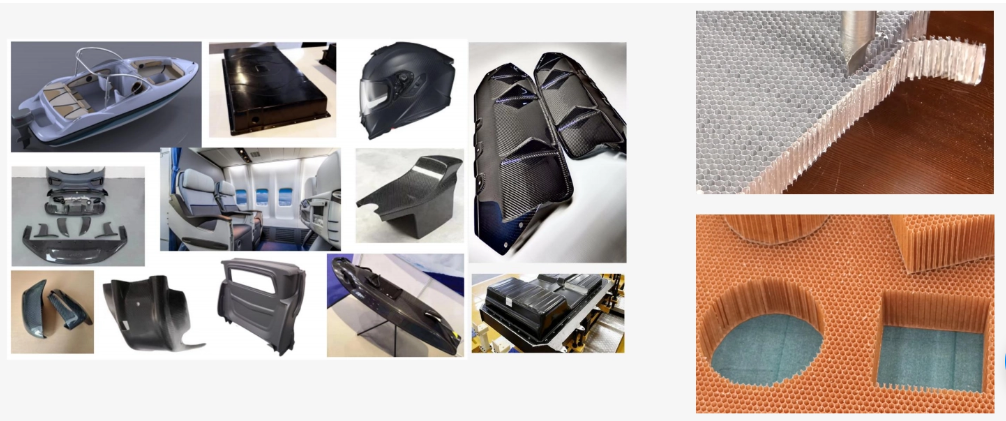

Matériaux composites: fibre de carbone (PCM / RTM / SMC / LFT, etc.), fibre de verre, carbone / carbone, etc.;
Plastiques: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, acrylique, etc.;
Autres matières non métalliques: éponge haute densité, mousse en polystyrène, bois, bois de substitution, pierre, plâtre, etc.

Machine largement utilisée dans:

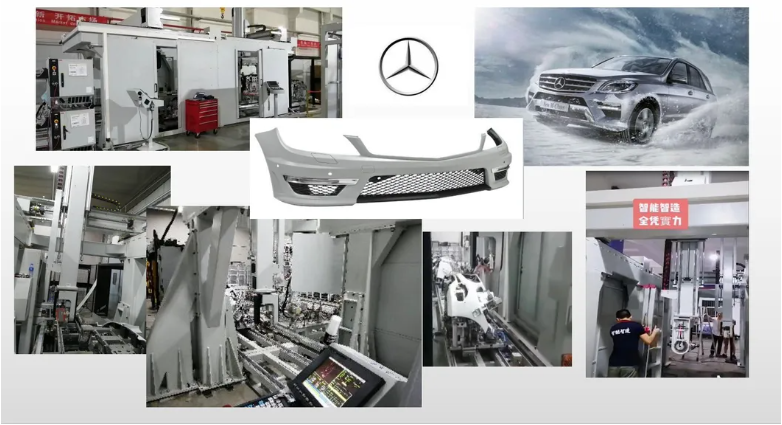

Fabrication de moisissure, traitement des matériaux composites et traitement des thermoformations en feuilles épaisses dans des industries telles que l'aérospatiale, le transport ferroviaire, l'intérieur automobile et l'extérieur, les articles de sport, la beauté médicale, les produits blancs, l'artisanat et les articles sanitaires.
