RBT Factory Punching Machine 5 axe CNC Routeur de coupe pour les composites Pièces de matériaux

Partager sur:

RBT Factory Punching Machine 5 axe CNC Routeur de coupe pour les composites Pièces de matériaux

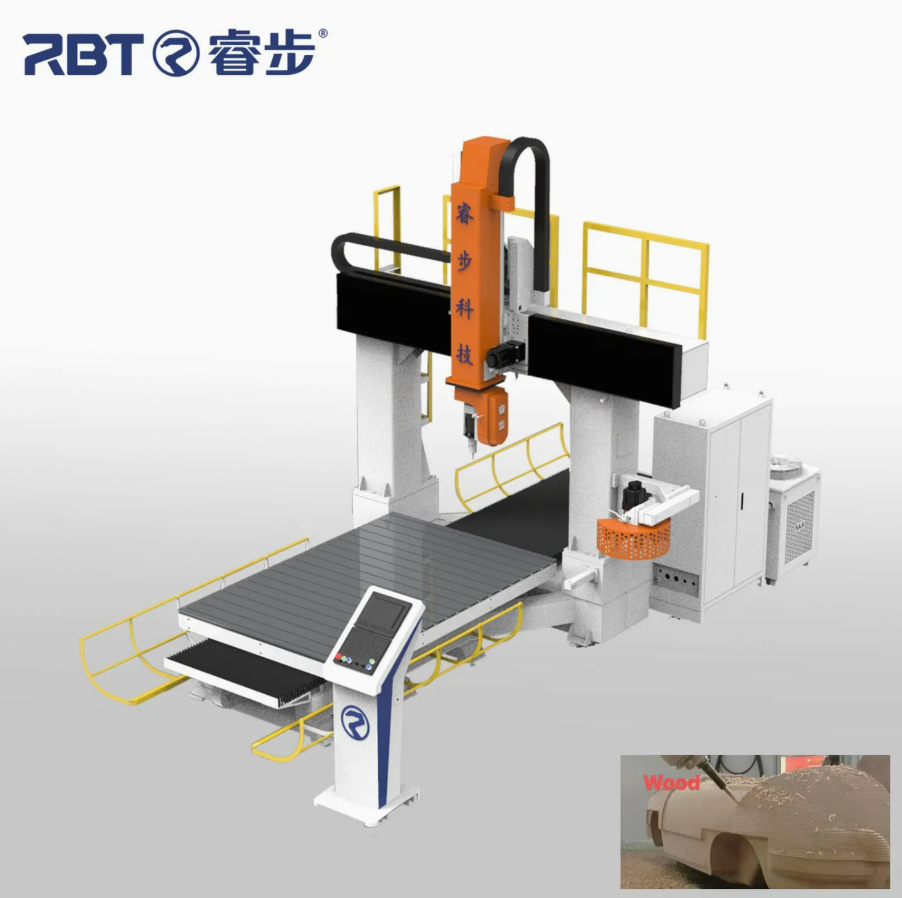

Le routeur CNC à 5 axes RBT peut accueillir des pièces de réalisation de grande capacité et de grande capacité pour le traitement. Il s'agit d'une machine efficace et de haute précision capable de traiter les surfaces incurvées complexes, de traitement rotatif sur les axes C et B et de réduction des coins morts des pièces complexes.

taille:	5100 * 2610 * 3982mm
Puissance nominale:	9.9-29.1kw
Poids:	2900-3500kg
Voyage de l'axe x / y / z:	2000 * 3500 * 800 mm
Fuseau:	3-20 kW
Système de contrôle:	Taiwan Synetc
État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
RB-F5-1930 - Z08
Marque de produit:
RBT
code produit:
8465990000

Description du produit

RBT Routeur CNC de Truss 5 de type 5

(RB-F5-2035-Z08)

1. Le système adopte le Syntec Five_axis Linkage CncSystem, qui peut compléter la production et le traitement de toute la surface complexe de la pièce dans

un processus;

2. Le travail est facile à serrer et aucun luminaire spécial n'est nécessaire;

3.C'B_AXIS Le traitement rotatif peut réduire l'angle mort de traitement des pièces de récompense)

4. Précision de traitement élevée, positionnement efficace et précis,

5. L'équipement combine la puissance, la vitesse et la précision et peut être équipé de plusieurs fonctions telles que la collecte de poussière ~ Changement d'outil automatique et RTCP;

6. La configuration réelle de l'équipement est soumise aux données techniques ~ Le voyage machine peut être personnalisé en fonction des besoins des clients.

Paramètres techniques du centre d'usinage CNC à 5 axes

Non.	Articles	Paramètre	Non.	Articles	Paramètre
1	nom de produit	Centre d'usinage CNC à cinq axes	9	Axis z vitesse maximale	20m / min
2	modèle	RB-F5-1930-Z08	10	Répéter la précision (à moins de 300 mm)	± 0,05 mm
3	Axe x trait efficace	1900 mm	11	tension	380v
4	Axe y trait efficace	3000 mm	12	puissance totale	14,5 kW
5	Axe Z AVC efficace	800 mm	13	fuseau	5,5 kW (personnalisable）
6	Angle de rotation de l'axe B	± 130 °	14	Fréquence	50Hz
7	Angle de rotation de l'axe C	± 540 °	15	poids	3.5T
8	Axe x / y vitesse maximale	35m / min	16	taille	L5100 * W2610 * H3982mm

Avantages techniques de base

Lien de haute précision à cinq axes

Les axes B / C tournent en continu, prenant en charge une interpolation en temps réel de haute précision, ce qui le rend idéal pour l'usinage de surface de forme libre et le fraisage de forme complexe.
Ce routeur CNC à 5 axes est conçu pour des applications qui nécessitent une précision et une flexibilité maximales.

Usinage multi-faces intégré

La capacité de coupe multi-angle permet de terminer les opérations en un seul serrage, améliorer l'efficacité et minimiser les erreurs cumulatives.
Une solution parfaite pour les industries nécessitant un traitement des alliages de légère de fraisage CNC et l'usinage composite du centre de fraisage CNC.

Système de transmission à haute vitesse et à haute rigidité

Les axes x / y / z sont dotés de guides linéaires de haute précision taiwanais Hiwin, assurant un contrôle de mouvement lisse et stable.
L'axe C / B utilise un réducteur creux Sumitomo (Japon) de haute précision, améliorant la précision et la durabilité de la rotation.

Machine à 5 axes CNC Matériau approprié
