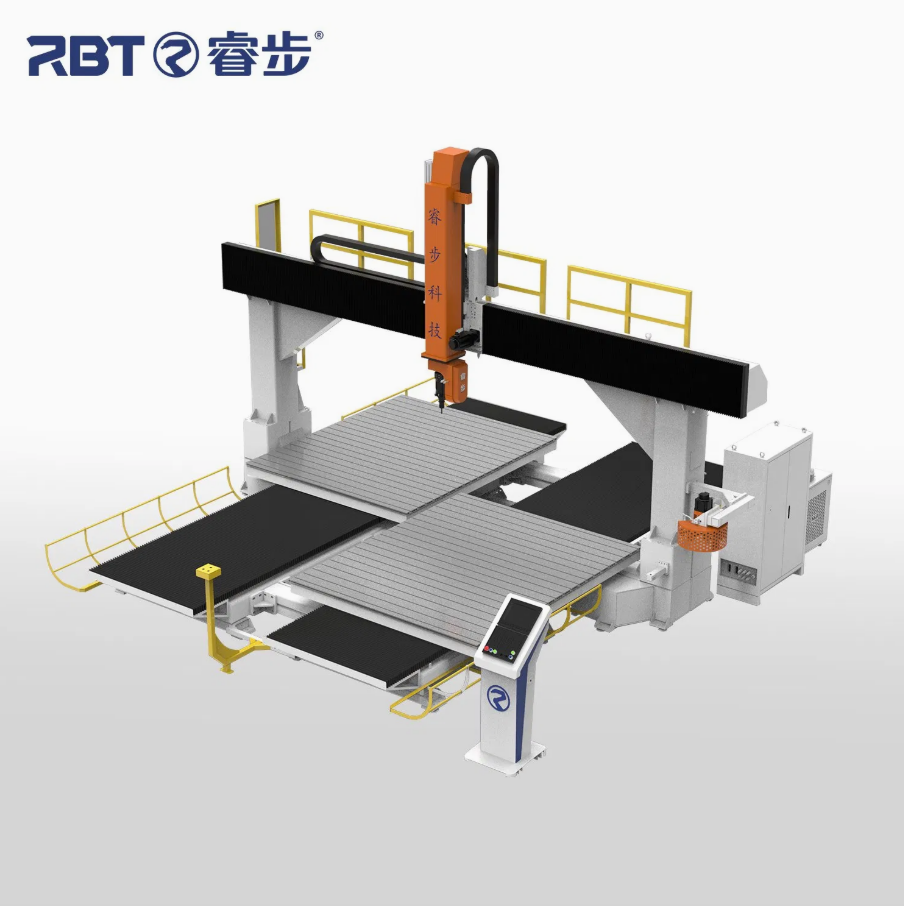

Machine CNC multi-axe à grande vitesse pour le traitement des matériaux composites

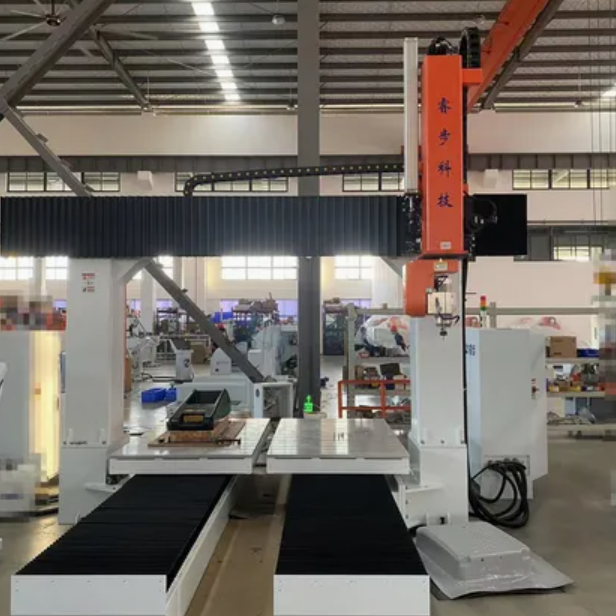

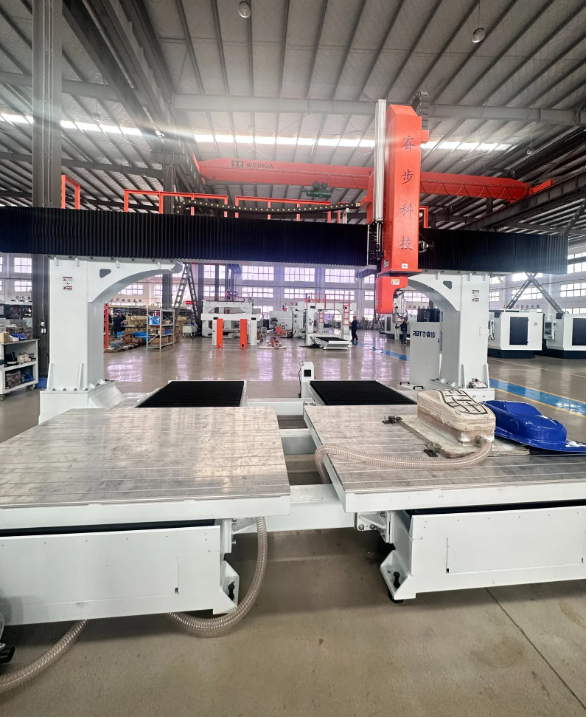

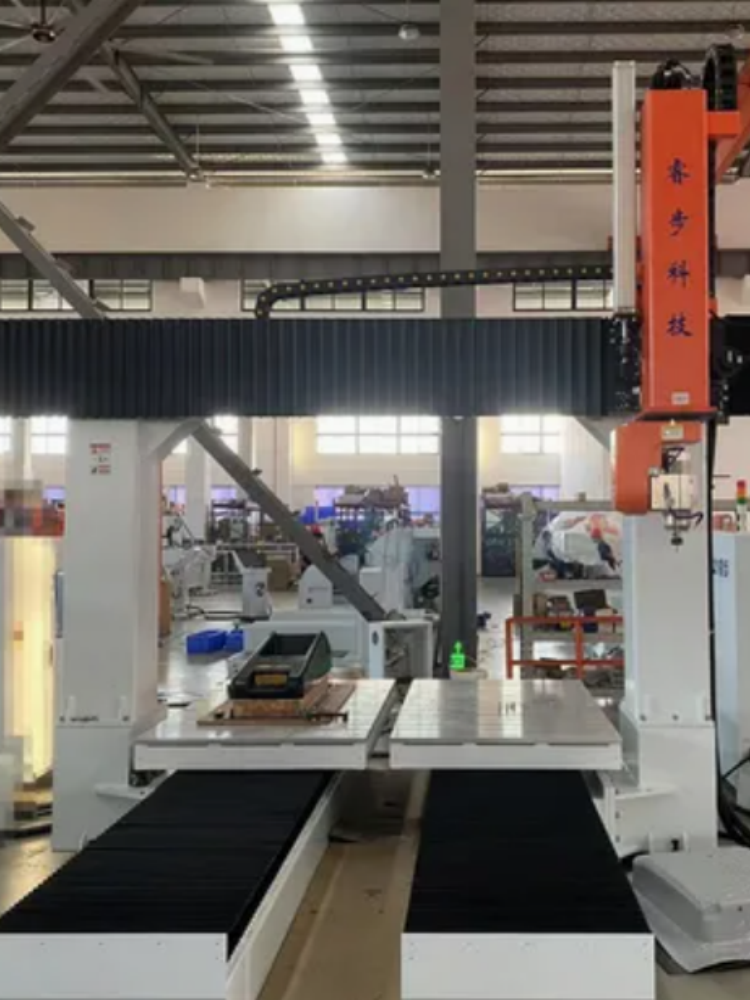

Il possède deux tables de travail distinctes pour améliorer la productivité, permettant à l'une d'être chargée ou déchargée tandis que l'autre est en service. artisanat.

|

 Caractéristiques

1.  Le système adopte le système CNC de liaison à cinq axes syntec, qui peut compléter la production et le traitement de  toute la surface complexe de la pièce en  un seul processus;

2.  Le travail  est facile à serrer et aucun luminaire spécial n'est nécessaire;

3.  C, le traitement rotatif de l'axe B peut réduire l'angle mort de traitement des pièces complexes;

4.  Précision de traitement élevée, positionnement efficace et précis;

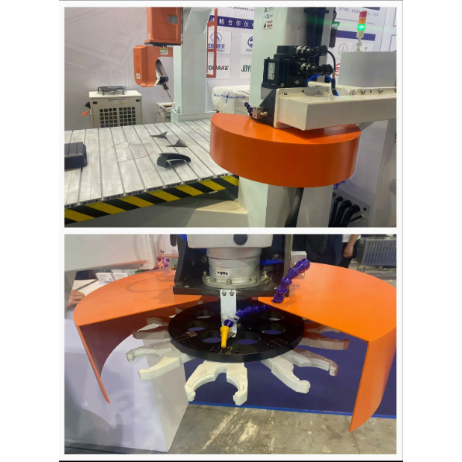

5.  L'équipement combine la puissance, la vitesse et la précision, et peut être équipé de plusieurs fonctions telles que la collecte de poussière,  le changement automatique des outils et le RTCP;

6.  Il y a deux plates-formes de coupe indépendantes à gauche et à droite, lors du changement du produit traité qu'un côté peut rester  immobile. qui améliore la sécurité et  réduit l'  intensité de main-d'œuvre des  travailleurs;  Il  peut également traiter de grandes pièces, et les stations LET et DRORT peuvent être traitées simultanément en  une seule table de travail  et la taille de traitement d'un seul produit est doublée dans la direction de l'axe X;

7. La configuration réelle de l'équipement est soumise aux données techniques, le voyage machine peut être personnalisé en fonction des besoins des clients.

|

 Paramètre

Nom de produit	Centre d'usinage non axe non mental
Vis	Taiwan TBI
Guide linéaire	Taiwan CSK
Rack	Liangchi
Servo	Invocation

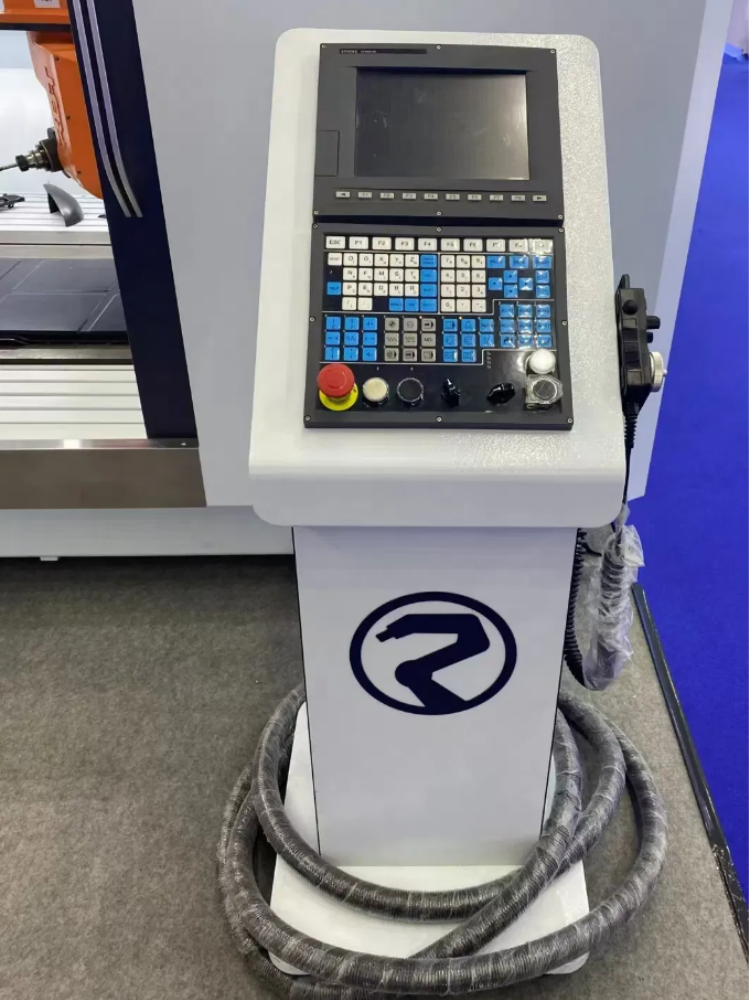

Système de contrôle	Taïwan Syntec
Composants électriques	France * schneid.er
Broche	Rbt
Fuseau	5,5 kW / 24000 tr / min / refroidissement par eau
Convertisseur de fréquence	Sinovo
Composants pneumatiques	Taiwan Airtac
Réducteur de l'axe x	Japon * Shimpo
Angle de rotation de l'axe B	± 120 °
Angle de rotation de l'axe C	± 540 °
Répétabilité des machines-outils (dans un délai de 300 mm)	± 0,05 mm
Puissance totale	14,5 kW (sous réserve de l'équipement réel)
Fréquence	L3482 * W3350 * H3768mm
Poids	4100gk

Vidéos de machines

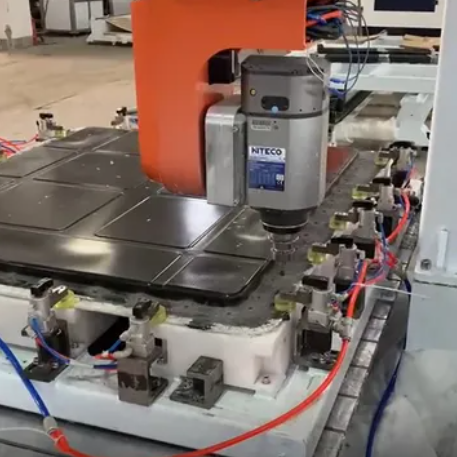

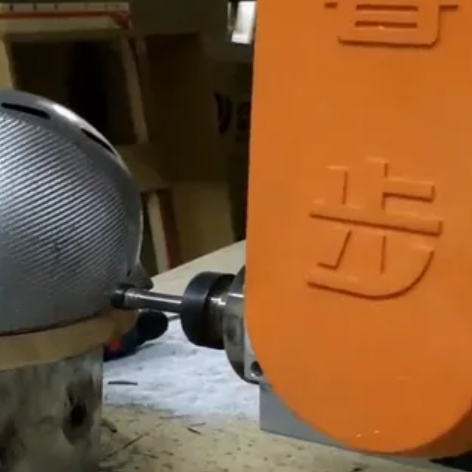

Détails   du produit

Refroidissement

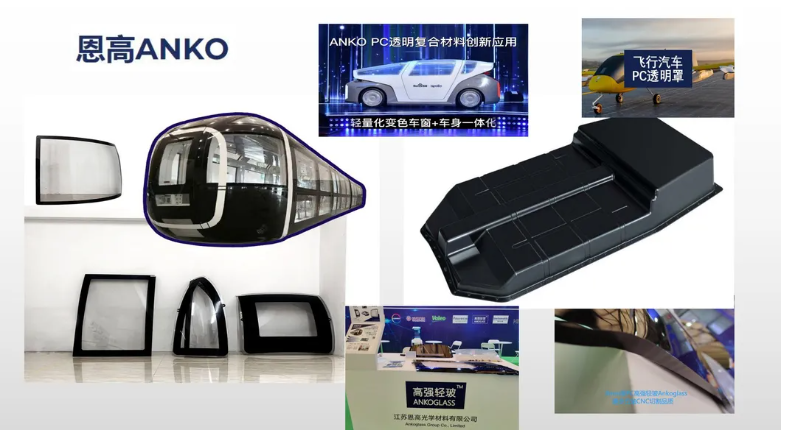

Application

Industrie aérospatiale:  Fabrication de composants complexes et précis-critiques

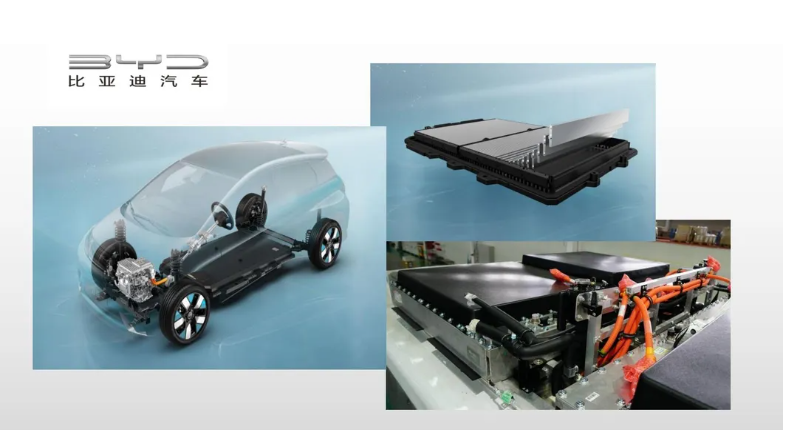

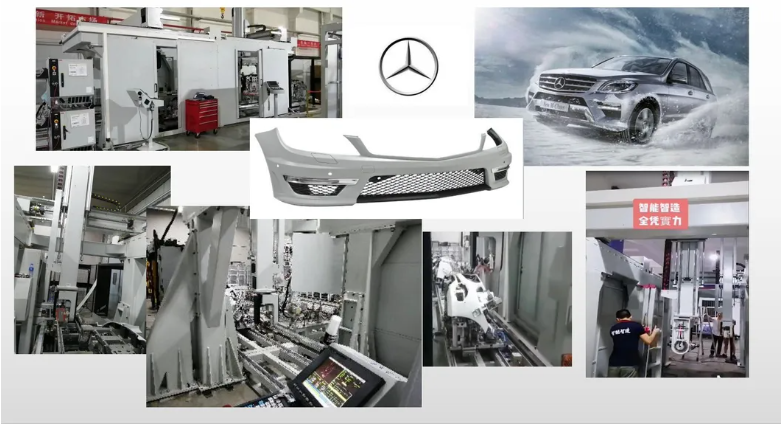

Industrie  automobile
:  Production
de  pièces
intérieures  / extérieures
à conception  fine Éléments structurels non standard
Signalisation et affichage:  coupe de précision des tableaux publicitaires à grand format et des structures d'exposition

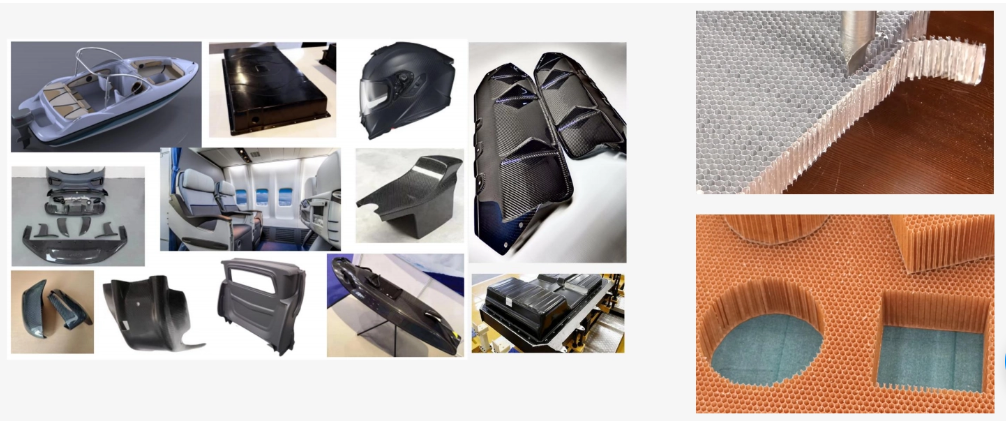

Matériaux transformables

Plastiques / composites thermoformés:

• Matériaux composites:


• Fibre de carbone (processus PCM / RTM / SMC / LFT)

• Polymères renforcés en fibre de verre (GFRP)

• Composites carbone-carbone




Plastiques d'ingénierie:

• ABS, PVC, polycarbonate (PC), polypropylène (PP), polystyrène (PS), polyéthylène (PE), PET, HDPE, PETG,   acrylique

•


• Substrats non métalliques:

• Mousses à haute densité / polystyrène expansé (EPS), cartes d'isolation XPS / bois naturel, composites en bois (WPC), pierre, gypse

•


• Métaux doux et structures hybrides:

• Alliages en aluminium / cuivre, alliages de zinc / cœurs en nid d'abeille en papier aluminium
