| Quantité: | |
|---|---|
RB-H6-3626-Z12
RBT
8465990000

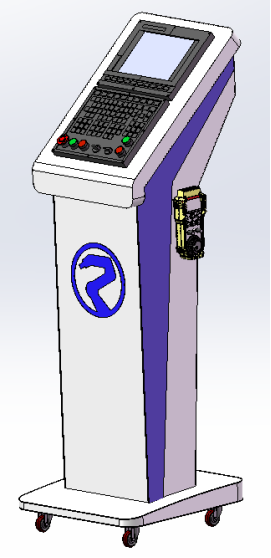

La mise en œuvre du système CNC SYNEC avec liaison à cinq axes offre des avantages significatifs en termes de fonctionnalité, de stabilité et de support après-vente.Il prend en charge l'usinage à cinq axes et offre des fonctionnalités d'utilisation et d'application conviviales.Cela en fait un excellent choix pour un centre d'usinage CNC composite à 5 axes ou un routeur CNC composite à 5 axes, garantissant des performances et une fiabilité élevées.Le centre d'usinage CNC composite à 5 axes peut gérer des tâches complexes avec précision, ce qui le rend adapté à diverses applications industrielles.
2. La tête de fraisage possède deux coordonnées rotatives CNC qui peuvent tourner en continu : le 4ème axe (C) et le 5ème axe (B).Cela permet un traitement coordonné, y compris la découpe, le poinçonnage et le rognage.Le produit entier peut être traité sur plusieurs faces en un seul serrage, garantissant une haute précision, des opérations efficaces et un positionnement précis.Broches CNC RBT auto-conçues, ainsi qu'une sélection d'options importées de haute qualité de fabricants renommés tels que HSM, Hiteco et HSD d'Allemagne, d'Italie et de Corée.Ces divers choix répondent à diverses exigences de performances, vous garantissant d'avoir accès à la broche optimale pour vos besoins spécifiques de machine CNC composite à 5 axes ou de machine CNC composite à 5 axes.Le système CNC RBT améliore la polyvalence et l'efficacité opérationnelle de la machine.
3. Le magasin d'outils d'une machine CNC composite à 5 axes est une unité de stockage contenant plusieurs outils de coupe, permettant des changements d'outils automatiques pendant l'usinage, améliorant ainsi l'efficacité et réduisant le temps de configuration.Cette fonctionnalité est cruciale pour le centre d'usinage CNC 5 axes pour la fibre de verre et le centre d'usinage CNC 5 axes pour la fibre de carbone, car elle garantit des opérations fluides et continues.Le centre d'usinage CNC composite 5 axes est conçu pour traiter ces matériaux avec une grande précision.
4. Les deux établis fonctionnent indépendamment, l'un s'occupant des tâches de traitement tandis que l'autre s'occupe du chargement et du déchargement.Les deux établis fonctionnent simultanément, fonctionnant comme une grande table unique pour traiter le gros produit, ce qui constitue un avantage significatif pour les centres d'usinage CNC composites à 5 axes.Cette double fonctionnalité maximise la productivité et minimise les temps d'arrêt dans les centres d'usinage CNC composites à 5 axes.
5. La double table de travail de type treillis et la structure de la salle de protection répondent à la protection de sécurité et à la prévention des débris pendant la production.Le dispositif de collecte de poussière de drain de sol coopère avec le dépoussiéreur haute performance pour collecter les débris de traitement externe.Cette configuration est idéale pour un routeur CNC composite à 5 axes, garantissant un environnement de travail propre et sûr.Le routeur CNC composite à 5 axes est conçu pour gérer efficacement les tâches d'usinage complexes tout en maintenant un espace de travail sûr et propre.
Paramètre technique
Vitesse de la machine | Vitesse de déplacement rapide /G00 | X | 35 m/min |
Y | 35 m/min | ||
Z | 20 m/min | ||
Vitesse de traitement/G01 | 0 ~ 12 m/min | ||
Broche | Pouvoir | 20KW | |
Refroidissement | Eau froide | ||
RPM | 24 000 tr/min | ||
Déplacements professionnels | Axe X | 3600mm | |
Axe Y | 2600mm | ||
Axe z | 1200mm | ||
Axe C | ±540° | ||
Axe B | ±120° | ||
Précision de positionnement (300mm) | Axe X, Y | ±0,05 mm | |
Axe z | ±0,05 mm | ||
Axe B、C | 30 secondes d'arc | ||
Précision de positionnement répétée (300mm) | Axe X, Y | ±0,05 mm | |
Axe z | ±0,05 mm | ||
Axe B、C | 15 secondes d'arc | ||
Taille de la plateforme | L2020mm * L1560mm | ||
Orifice d'aspiration de coupe | 4-∅250mm | ||
Pouvoir total | ≈33,8KW | ||
Tension d'entrée | AC380V ± 10 % | ||
Manche d'outil | HSK63A | ||
Système de contrôle | SYNTEC | ||
Dimension et poids | 6800*8000*5000mm, 15000kg | ||
Centre d'usinage CNC 5 axes pour plastique et composite
Centre d'usinage CNC 5 axes pour l'aérospatiale, l'automobile et le transport maritime
Comment s'assurer de la précision d'un centre d'usinage CNC 5 axes ?
Le processus d'assemblage est strictement conforme aux normes des machines-outils CNC, et des trackers laser, des ballbars britanniques Renishaw, etc. sont utilisés pour l'inspection des machines et la compensation des erreurs afin de garantir la précision de l'assemblage.
Centre d'usinage CNC 5 axes BYD & BENZ & RBT
La machine CNC à 5 axes RBT traite avec précision les couvercles de batterie des véhicules BYD et Benz, garantissant des contours de haute précision et des géométries complexes qui répondent aux normes automobiles strictes en matière de qualité et de durabilité.
