RB-F5-1930-Z08
RBT
8465990000
Le routeur CNC à 5 axes est une pièce de machines sophistiquée conçue pour l'usinage de haute précision sur cinq axes de mouvement différents, qui comprend trois axes linéaires (x, y, z) et deux axes de rotation (généralement A et B ou C). Voici quelques fonctionnalités clés qui caractérisent un routeur CNC à 5 axes:
1. Usinage de pièces complexes: il peut créer des pièces complexes avec des contre-dépouilles et des surfaces inclinées qui seraient difficiles ou impossibles à réaliser avec des machines plus simples.
2. Massage simultané à 5 axes: les routeurs à 5 axes peuvent effectuer des mouvements simultanés le long des cinq axes, ce qui peut entraîner des temps d'usinage plus rapides et des finitions de surface améliorées. RBT a développé et produit de la broche ou de la broche importée en Allemagne / Italie / Corée telle que HSM, HITECO, HSD pour l'option. Le magazine à outils d'une machine CNC à 5 axes est une unité de stockage qui contient plusieurs outils de coupe, permettant des modifications automatiques d'outils pendant l'usinage, l'amélioration de l'efficacité et la réduction du temps de configuration.
3. Rotation de l'outil: Les axes de rotation permettent à l'outil de tourner autour de la pièce, ce qui est particulièrement utile pour la sculpture et la sculpture 3D.
4. Haute précision: équipée de composants de transmission de haute précision tels que les guides linéaires de type rouleau Hiwin Taiwan et la tige de vis de précision TBI pour les axes x / y / z pour assurer la précision du produit final.
5. Polyvylity: Travaillez avec un large éventail de matériaux, y compris, mais sans s'y limiter, les plastiques, les composites, les métaux et le bois.
6. Programmation: adopte le système CNC de liaison à cinq axes SYNEC, qui présente de grands avantages en termes de fonction, de stabilité et de service après-vente. Les commandes General International Standard G, M, T sont compatibles avec les programmes NC générés par divers logiciels de programmation CAD / CAM tridimensionnels tels que UG et PowerMill. Une forte compatibilité assure une application sans barrière.
7. Personnalisation: la taille et les spécifications de la machine peuvent être personnalisées en fonction des besoins du produit client.
8. Applications de l'industrie: Convient aux industries qui nécessitent une haute précision et des géométries complexes, telles que l'aérospatiale, l'automobile, le médical et le travail du bois.
Paramètres techniques
Non. | Articles | Paramètre | Non. | Articles | Paramètre |
1 | nom de produit | Centre d'usinage CNC à cinq axes | 9 | Axis z vitesse maximale | 20m / min |
2 | modèle | RB-F5-1930-Z08 | 10 | Répéter la précision (à moins de 300 mm) | ± 0,05 mm |
3 | Axe x trait efficace | 1900 mm | 11 | tension | 380v |
4 | Axe y trait efficace | 3000 mm | 12 | puissance totale | 14,5 kW |
5 | Axe Z AVC efficace | 800 mm | 13 | fuseau | 5,5 kW (personnalisable） |
6 | Angle de rotation de l'axe B | ± 130 ° | 14 | Fréquence | 50Hz |
7 | Angle de rotation de l'axe C | ± 540 ° | 15 | poids | 3.5T |
8 | Axe x / y vitesse maximale | 35m / min | 16 | taille | L5100 * W2610 * H3982mm |
Plastiques: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, acrylique, etc.;
Matériaux composites: fibre de carbone (PCM / RTM / SMC / LFT, etc.), fibre de verre, carbone / carbone, etc.;
Autre matériau: éponge haute densité, mousse en polystyrène, bois, pierre, plâtre ， mdf, résine;
Autre métal doux comme l'aluminium / cuivre / zinc, en aluminium / nid d'abeille en papier, etc.
À quelles industries le routeur CNC à cinq axes convient-il?
Fabrication de moisissure, traitement des matériaux composites et traitement des thermoformations en feuilles épaisses dans des industries telles que l'aérospatiale, le transport ferroviaire, l'intérieur et l'extérieur de l'automobile, l'énergie et le buulding, la marine, l'emballage, les articles de sport, la beauté médicale et les articles sanitaires.

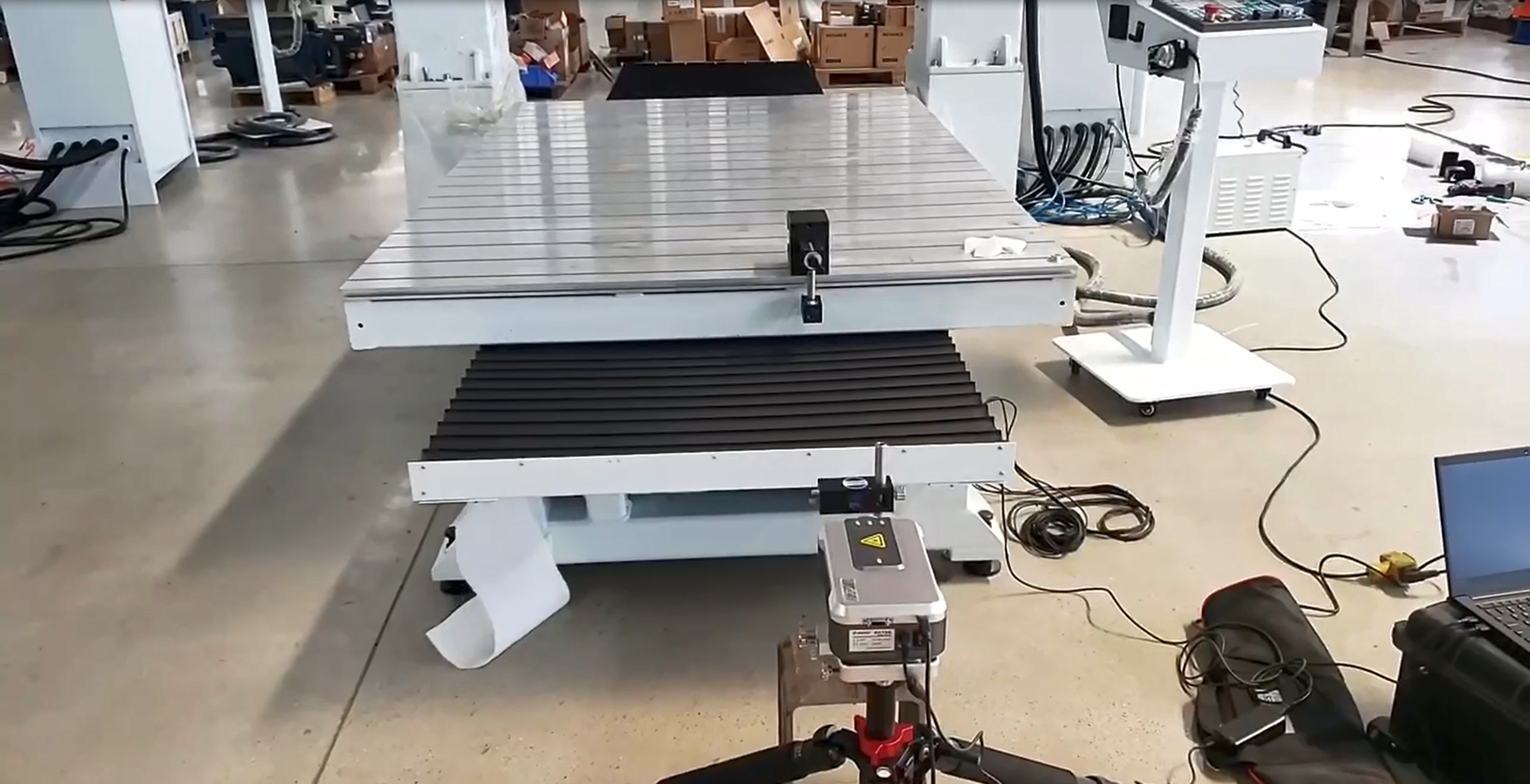

Test interféromètre laser et certificat CE
Partenaires stratégiques
Emballage et livraison
