RB-F6-2520-Z08
RBT

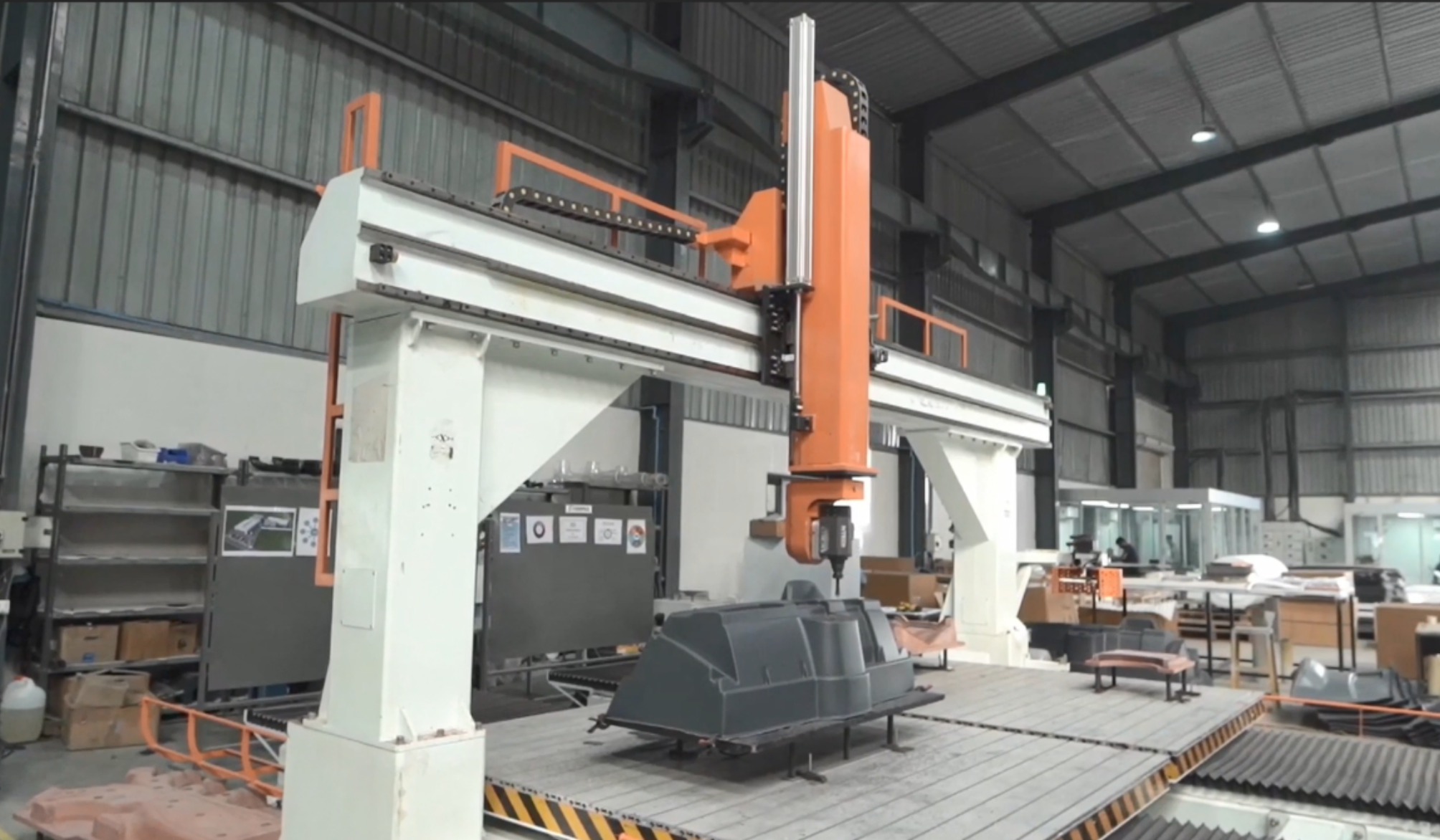

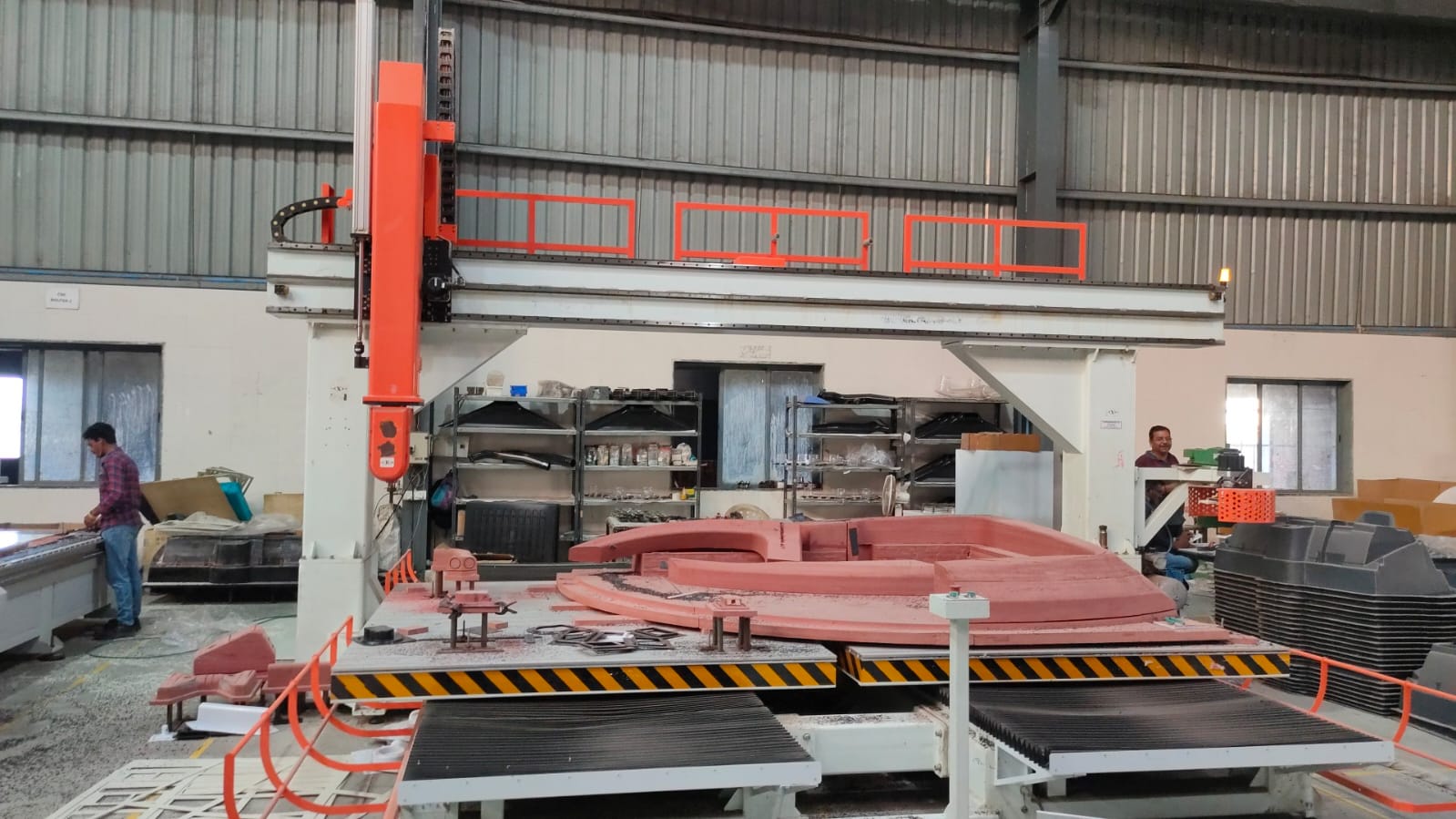

Le routeur CNC de l'axe Twin Table Table 5 dispose d'un système à double établiment qui améliore considérablement l'efficacité de la production. Avec deux établissements indépendants, une table peut être usinée tandis que l'autre est chargée ou déchargée, permettant une production continue. Ces établissements peuvent également être combinés en une seule grande table, ce qui en fait un centre d'usinage CNC à 5 axes idéal pour le traitement des plus grands produits. Cette conception réduit les temps d'arrêt et stimule la productivité.
Équipée d'une machine de coupe CNC Synec 5 Axe, ce routeur excelle dans des tâches d'usinage complexes telles que le forage, le coup de poing, la coupe et la coupe. Le système de liaison avancé à cinq axes assure un traitement, une précision et un support de programmation complet à grande vitesse pour la production de pièces complexes, ce qui le rend adapté aux industries comme le routeur CNC à 5 axes pour les applications médicales.

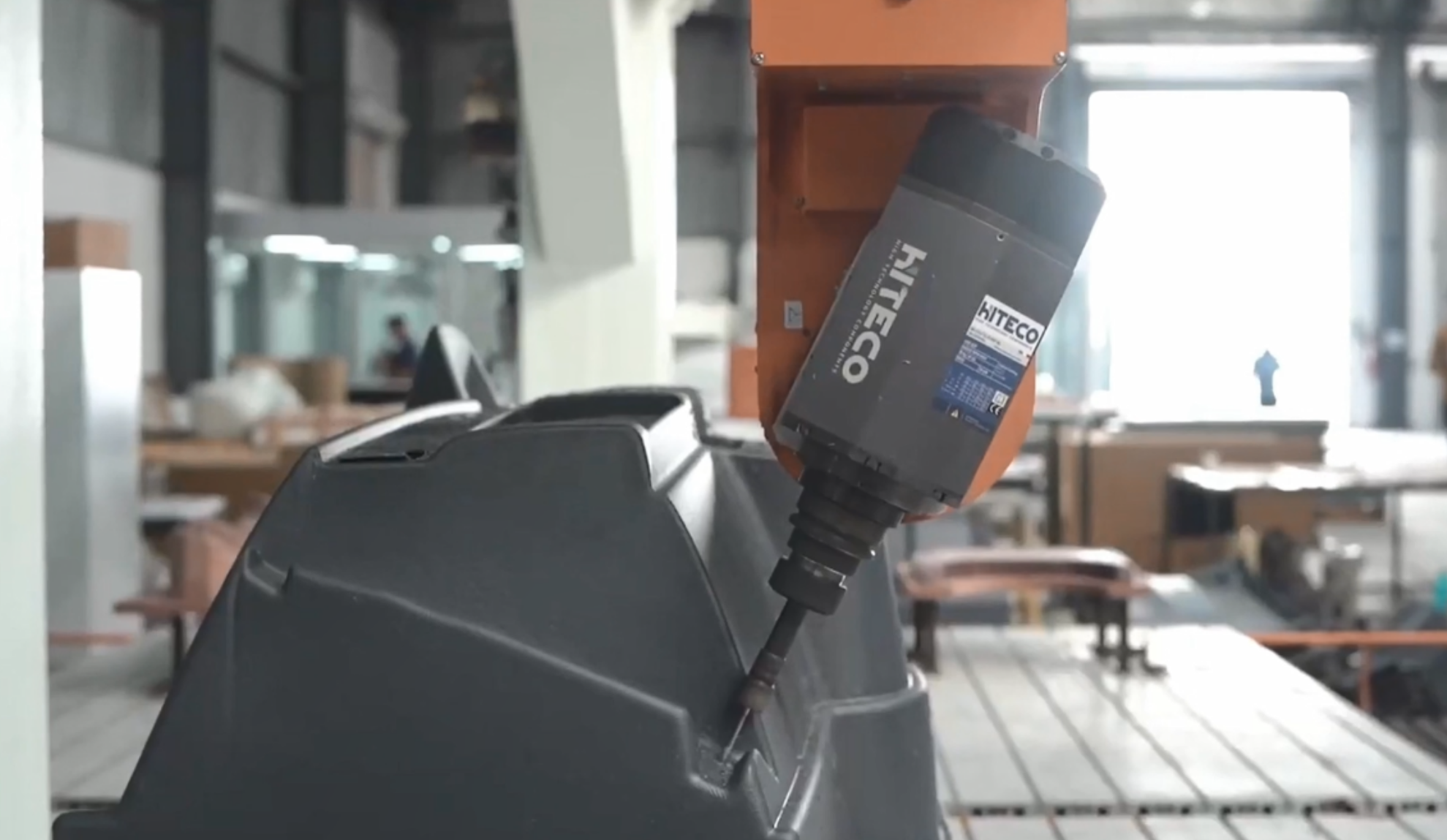

Ce moulin à 5 axes CNC comprend 3 axes linéaires (x, y, z) et 2 axes rotationnels (A et B ou C). La machine offre des performances fiables avec ses broches de marque internes, ainsi que des options importées premium comme HITECO italien, améliorant ses capacités d'utilisation dans le routeur CNC à 5 axes pour les secteurs aérospatiaux.
La machine est livrée avec un magazine d'outils à 8 clamps qui stocke une variété d'outils de coupe, assurant des transitions d'outils transparentes et automatisées. Cette fonction optimise le flux de travail, minimise les temps d'arrêt et est essentiel pour tout centre de fraisage CNC moderne.
En utilisant des guides linéaires de rouleaux Hiwin Taiwan Hiwin pour les axes x / y / z et un réducteur creux de précision Sumitomo japonais pour l'axe C / B, cette machine CNC à 5 axes garantit une coupe lourde et des performances fiables.
Le routeur CNC à 5 axes est construit avec un lit en acier soudé solide, renforcé de plaques côtelées. Tous les composants du lit subissent un traitement de soulagement des contraintes, offrant une base stable pour l'usinage précis.
Intégration de la détection de l'interféromètre laser, le CNC Maching Center assure une précision élevée de la machine, répondant aux normes strictes de l'industrie.
Ce moulin à 5 axes CNC est livré avec un certificat CE, ce qui signifie la conformité aux normes européennes de sécurité, de santé et de protection de l'environnement, ce qui en fait un choix fiable pour toute opération de coupe CNC.
Paramètre technique du routeur CNC à 5 axes
Non. | Articles | Paramètre | Non. | Articles | Paramètre |
1 | Nom de produit | Tableau jumeau CNC d'usinage CNC Table | 9 | Axis z vitesse maximale | 20m / min |
2 | modèle | RB-F6-2520-Z08 | 10 | Répéter la précision (à moins de 300 mm) | ± 0,05 mm |
3 | Axe x trait efficace | 2500 mm | 11 | tension | 380v |
4 | Axe y trait efficace | 2000 mm | 12 | puissance totale | 14,5 kW |
5 | Axe Z AVC efficace | 820 mm | 13 | fuseau | 5,5 kW (personnalisable） |
6 | Angle de rotation de l'axe B | ± 130 ° | 14 | Fréquence | 50Hz |
7 | Angle de rotation de l'axe C | ± 540 ° | 15 | poids | 4.1t |
8 | Axe x / y vitesse maximale | 35m / min | 16 | taille | L3482 * W3350 * H3768mm |
Un routeur CNC à cinq axes est une machine polyvalente qui peut gérer une large gamme de matériaux
1. Plastiques: ABS, PVC, polycarbonate (PC), polypropylène (PP), polystyrène (PS), polyéthylène (PE), PET, HDPE, PETG, acrylique, et plus encore.
2. Matériaux composites: fibre de carbone (PCM / RTM / SMC / LFT, etc.), Fibre de verre et composites carbone / carbone.
3. Bois: bois massif, contreplaqué, MDF (panneau de fibres de densité moyen) et autres matériaux à base de bois.
4. Métaux mous: aluminium, cuivre, zinc, le rendant adapté aux pièces et structures légères.
5. Aluminium / Paper en nid d'abeille
6. Éponge haute densité, mousse en polystyrène, plâtre, pour créer des moules ou des moules.
7. Resine: utilisée dans diverses applications, y compris la coulée et l'impression 3D, la résine peut être façonnée par un routeur CNC.
Le routeur CNC à 5 axes est utilisé dans un large éventail d'industries
1. Aérospatiale: pour la fabrication de composants d'aéronefs complexes, tels que les pièces du moteur, les composants des ailes et les raccords intérieurs.
2. Automobile: produire des pièces complexes pour les voitures et les camions, y compris les pièces du moteur, les composants de suspension et les garnitures intérieures.
3. Medical: pour l'usinage de précision des instruments médicaux, des prothèses et des appareils dentaires.
4. Montage des moisissures et des moules: pour créer des moules et des matrices complexes pour le moulage par injection, le moulage par soufflage et d'autres processus de fabrication.
5. Travail du bois: pour la coupe de haute précision et la sculpture dans la fabrication de meubles, les armoires et le travail du bois architectural.
6. Prototypage rapide: produire rapidement des prototypes pour le développement de produits, permettant aux concepteurs d'itérer et d'affiner leurs conceptions.
7. Marine: pour la production de composants complexes de bateaux et de navires, tels que les pièces de coque, les hélices et les raccords intérieurs.
8. Énergie pour les composants dans les éoliennes, les panneaux solaires et autres équipements liés à l'énergie.
9. Emballage: pour la production de machines et de moules d'emballage complexes.
10. Faire de la signature: pour créer des signes et affichages tridimensionnels avec des formes complexes.
Test de précision par interféromètre laser
Routeur CNC approuvé par CE à 5 axes
Cas de coopération
Aperçu de l'usine
Emballage et livraison
