RB-H6-3626-12
RBT
8465990000
Machine CNC à table jumelle rotative à 5 axes
Centre d'usinage CNC à table double rotative à 1,5 axes est une solution de fabrication de pointe qui allie haute précision et polyvalence.Il comporte deux tables de travail rotatives indépendamment, qui peuvent réaliser interaction automatique entre la zone de traitement et la zone de chargement et de déchargement. La capacité 5 axes comprend trois axes linéaires (X, Y et Z) pour le positionnement de la pièce et deux axes rotatifs (généralement A et C) qui permettent la rotation et l'inclinaison de l'outil, permettant des opérations d'usinage complexes et multidimensionnelles. .Cette configuration est particulièrement avantageuse pour les secteurs qui exigent des composants de haute précision aux géométries complexes, tels que l'aérospatiale, le ferroviaire, l'automobile, l'énergie et le bâtiment, la marine, l'emballage et la fabrication d'équipements médicaux.

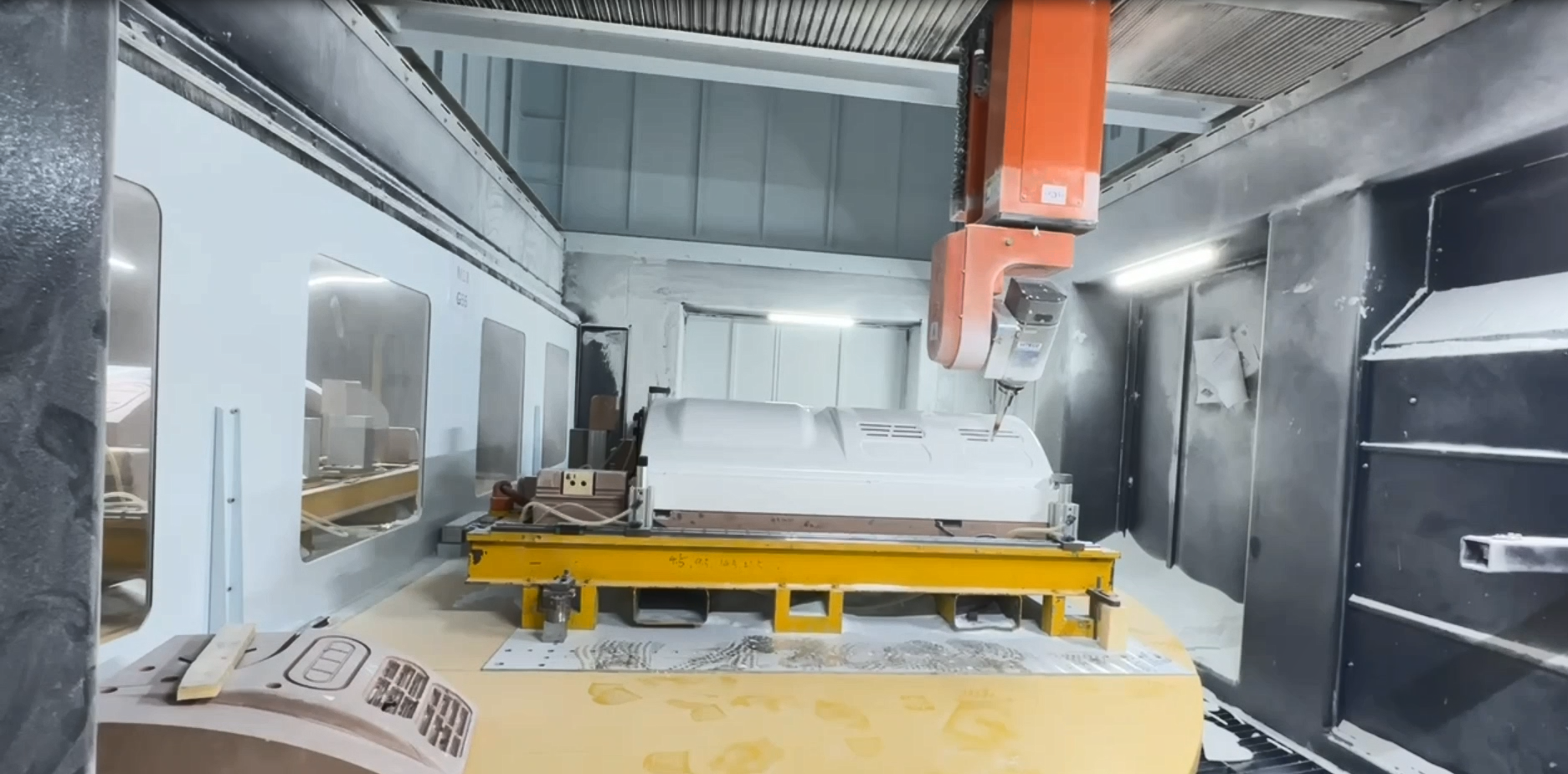

2. La double table de travail de type treillis et la structure de la salle de protection répondent à la protection de sécurité et à la prévention des débris pendant la production ;le dispositif de collecte de poussière de drain de sol coopère avec le collecteur de poussière haute performance pour collecter les débris de traitement externe.

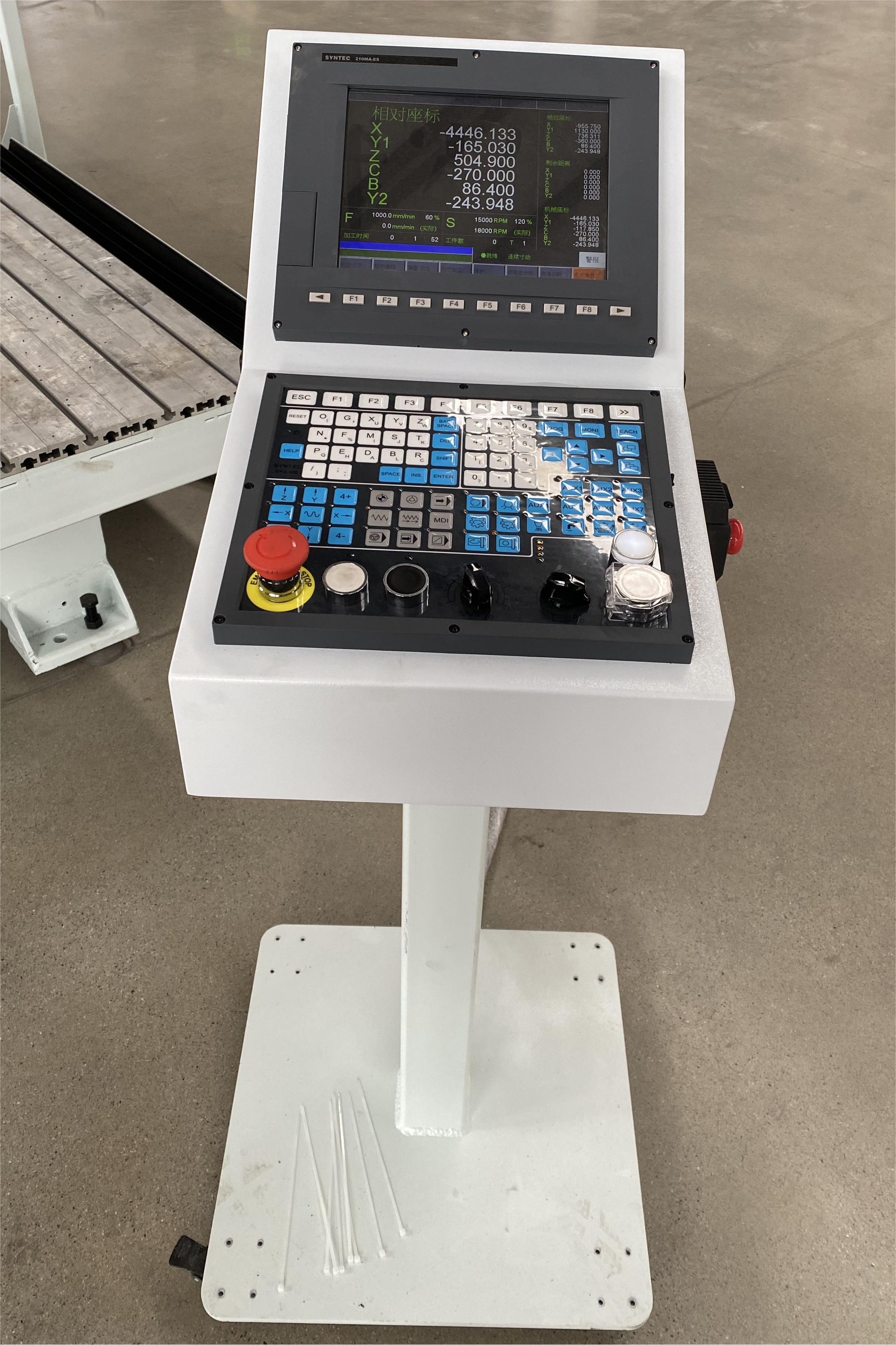

3. Le système CNC Taiwan Syntec pour centres d'usinage CNC à 5 axes offre des avantages tels que des interfaces conviviales, un contrôle de mouvement à grande vitesse, des capacités d'usinage de précision et un logiciel robuste pour la programmation de pièces complexes, améliorant ainsi l'efficacité et la productivité des processus de fabrication avancés.
4. La broche électrique, dotée de roulements en céramique spéciaux et lubrifiée avec une graisse exclusive, garantit l'absence de fuite d'huile et est idéale pour l'usinage à grande vitesse, offrant fiabilité et précision dans les applications CNC exigeantes.Il adopte un système de refroidissement liquide pour assurer un traitement continu 24 heures sur 24. RBT a développé et produit indépendamment des broches ou des broches importées d'Allemagne/Italie/Corée telles que HSM, Hiteco, HSD en option.
5. Le magasin d'outils d'une machine CNC à 5 axes est une unité de stockage contenant plusieurs outils de coupe, permettant des changements d'outils automatiques pendant l'usinage, améliorant ainsi l'efficacité et réduisant le temps de configuration.
6. La table de travail rotative mobile quitte automatiquement la position de traitement de la machine une fois le produit traité, ce qui rend le chargement et le déchargement plus sûrs et plus pratiques, et réalise une interaction automatique entre la zone de traitement et la zone de chargement et de déchargement.
Paramètres techniques
Non. | Articles | Paramètre | Non. | Articles | Paramètre |
1 | Nom du produit | Centre d'usinage CNC 5 axes avec table double rotative | 9 | Vitesse maximale de l'axe Z | 20 m/min |
2 | Modèle | RB-F5-3323-Z10 | 10 | Précision de répétition (dans les 300 mm) | ±0,05 mm |
3 | Course efficace sur l'axe X | 3250mm | 11 | tension | 380V |
4 | Course effective de l'axe Y | 2250mm | 12 | pouvoir total | 25,35 kW |
5 | Course effective de l'axe Z | 1000mm | 13 | puissance de broche | 17KW (personnalisable) |
6 | Angle de rotation de l'axe B | ±120° | 14 | Fréquence | 50HZ |
7 | Angle de rotation de l'axe C | ±540° | 15 | poids | 12T |
8 | Vitesse maximale de l'axe X/Y | 40 m/min | 16 | taille |
Centre d'usinage CNC 5 axes pour plastique et composite
Centre d'usinage CNC 5 axes pour l'aérospatiale, l'automobile et le transport maritime

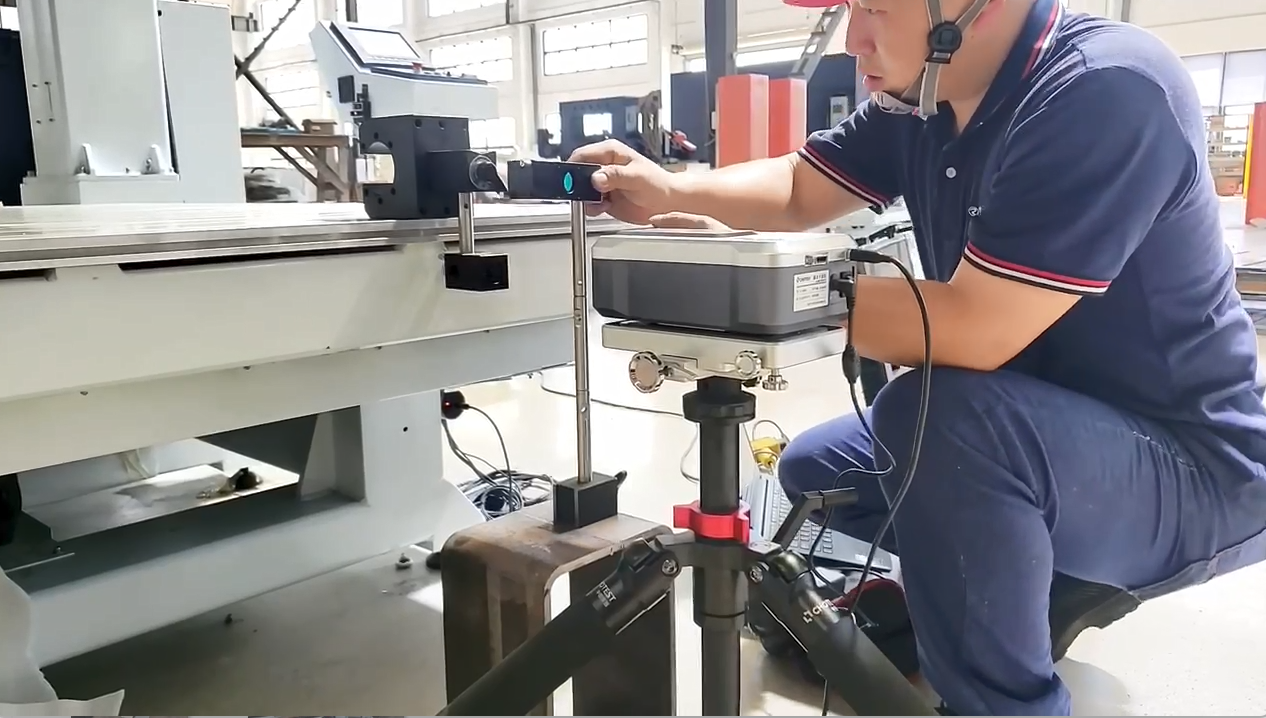

Interféromètre Laser pour l'étalonnage de précision du routeur CNC à 5 axes
