Vous êtes-vous déjà demandé pourquoi cela s'appelle '5 axe '? Le terme peut sembler simple, mais il y a beaucoup plus. L'usinage CNC à 5 axes change la donne dans la fabrication, offrant une précision et une efficacité comme jamais auparavant.
Dans cet article, nous explorerons ce qu'est l'usinage CNC à 5 axes et pourquoi le terme '5 axe ' est utilisé. Vous apprendrez comment cette technologie façonne les industries comme l'aérospatiale, le médical et l'automobile, ce qui facilite facilement des pièces complexes.

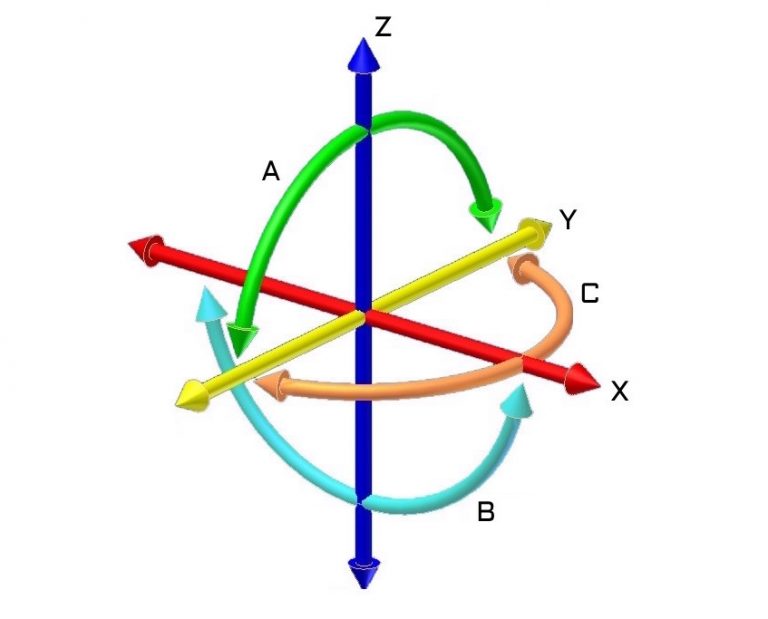

Dans l'usinage CNC à 5 axes, le terme '5 axe ' fait référence aux cinq directions dans lesquelles une machine-outil peut se déplacer. Ces mouvements permettent une haute précision et la capacité de travailler sur des géométries complexes.
Les cinq axes dans l'usinage à 5 axes:
Trois axes linéaires: X, Y et Z.
Deux axes rotatifs: A et B (ou C).
Axes x, y, z
Ce sont les mouvements linéaires standard dans l'usinage.
Axe X: de gauche à droite.
Axe Y: en avant vers l'arrière.
Z-axe: de haut en bas.
Axes A et B
Ce sont les axes rotatifs.
Axe A: tourne autour de l'axe des x.
Axe B: tourne autour de l'axe y.
Certaines machines utilisent l'axe C , qui tourne autour de l'axe Z.
La combinaison de ces cinq axes permet à l'outil de coupe d'atteindre presque n'importe quelle partie de la pièce sans repositionnement.
Chaque axe joue un rôle essentiel pour assurer la précision et l'efficacité.
Dans les machines CNC traditionnelles à 3 axes, seuls les axes x, y et z sont utilisés. La pièce se déplace le long de ces trois axes. Mais dans une machine à 5 axes, ces trois axes forment toujours la fondation. Ensemble, ils fournissent les mouvements de base pour commencer l'usinage.
Les axes , X Y et Z permettent à l'outil d'approcher la pièce sous différents angles, mais uniquement en lignes droites.
Dans une machine à 5 axes, ces trois axes continuent de contrôler le mouvement linéaire. Mais maintenant, l'ajout des axes rotatifs (A et B) fait l'usinage au niveau suivant.
Les axes rotatifs A et B permettent à l'outil ou à la pièce de tourner, ce qui améliore la flexibilité de la machine. Ces mouvements supplémentaires permettent de couper des formes complexes sous plusieurs angles sans repositionnement manuel.
L'axe A tourne autour de l' axe des x , permettant à la pièce de s'incliner pour des coupes plus précises.
L'axe B tourne autour de l' axe y , permettant encore plus d'angles pour la coupe.
Pour des entreprises comme RBT Intelligent Equipment , ces cinq axes assurent une précision inégalée, ce qui nous permet de créer efficacement des pièces complexes et complexes, de servir des industries comme l'aérospatiale, l'automobile et le médical.
En utilisant ces cinq axes, les machines CNC à 5 axes peuvent créer des pièces qui seraient difficiles ou impossibles à produire avec des méthodes traditionnelles.
L'usinage à 5 axes améliore considérablement la précision et l'efficacité par rapport aux machines CNC à 3 axes. Dans l'usinage traditionnel à 3 axes, les pièces doivent être repositionnées manuellement plusieurs fois pour compléter les coupes sur diverses faces. Cela augmente le temps d'installation et augmente le risque de désalignement. Avec des machines à 5 axes, la pièce reste en place, permettant à l'outil d'accéder à plusieurs côtés sans avoir besoin de réinitialiser la pièce. Cette réduction du repositionnement améliore non seulement la précision mais entraîne également des finitions plus lisses et des produits de meilleure qualité, car moins de mouvements d'outils entraînent moins de vibrations.
Les industries qui nécessitent des géométries complexes et des formes complexes, telles que l'aérospatiale, l'automobile et le médical, bénéficient considérablement de l'usinage à 5 axes. Par exemple, dans l'aérospatiale, les lames de turbine nécessitent une coupe précise sous différents angles, que les machines à 5 axes peuvent atteindre. De même, l'industrie automobile utilise l'usinage à 5 axes pour la fabrication de pièces de moteur et de composants de châssis, tandis que le secteur médical s'appuie sur lui pour produire des implants et des dispositifs médicaux à haute précision. L'usinage à 5 axes aide ces industries à produire des pièces complexes plus rapidement, réduisant les déchets et augmentant l'efficacité globale.
Économie de temps et productivité accrue:
les machines CNC à 5 axes réduisent le temps passé manuellement à repositionner les pièces. Étant donné que la machine peut fonctionner sur plusieurs côtés en une seule fois, les pièces sont terminées plus rapidement, conduisant à une productivité plus élevée.
Précision et amélioration de la qualité:
l'usinage à 5 axes offre une précision plus élevée, en particulier en ce qui concerne les géométries complexes. Ceci est crucial pour les industries nécessitant des pièces complexes, comme l'aérospatiale et le médical, où chaque détail compte.
Réduction de l'erreur humaine et des tâches à forte intensité de main-d'œuvre:
l'automatisation du processus d'usinage réduit la probabilité d'erreur humaine. Moins d'ajustements manuels signifient moins d'erreurs, ce qui rend le processus plus fiable et plus efficace.
L'équipement intelligent RBT, spécialisé dans les machines CNC avancées à 5 axes, aide les industries à optimiser les processus de fabrication, garantissant des résultats rapides et précis.
L'usinage CNC a commencé à évoluer au milieu du 20e siècle lorsque les premières machines, contrôlées par des bandes frappées, des processus d'usinage manuel traditionnels automatisées. Ces machines se sont initialement concentrées sur des mouvements simples le long des axes x, y et z, gérant les mouvements linéaires de base. Comme des industries comme l'aérospatiale et l'automobile nécessitaient plus de précision, les limites des systèmes à 3 axes sont devenues évidentes. Pour répondre à ces demandes, le cinquième axe a été ajouté, permettant aux outils et aux pièces de tourner d'une manière que les systèmes à 3 axes ne pouvaient pas, offrant une plus grande flexibilité et améliorer la précision des pièces complexes.
L'ajout de l'axe rotatif a révolutionné la fabrication en permettant à plusieurs côtés d'une pièce d'accéder en une seule configuration. Cette amélioration a considérablement profité aux industries telles que la fabrication aérospatiale et médicale, où les géométries complexes et la haute précision sont cruciales.
Les premières machines CNC à 5 axes ont émergé à la fin des années 1970, initialement conçue pour des applications spécialisées en aérospatiale. Ces machines ont intégré les axes rotatifs A et B avec les axes x, y et z, permettant la production de pièces avec des coupes complexes que les méthodes traditionnelles ne pouvaient pas réaliser. Les industries de l'aérospatiale et de la défense ont joué un rôle majeur dans la poussée du développement de la technologie à 5 axes, car elles nécessitaient des pièces comme les lames de turbine et les composants du moteur, qui exigeaient une précision et une flexibilité exceptionnelles.
Dans les années 1990, les progrès des logiciels CAD (conception assistée par ordinateur) et CAM (fabrication assistée par ordinateur) ont rendu la programmation des machines à 5 axes plus faciles et plus accessibles. Ces innovations ont permis aux industries au-delà de l'aérospatiale, y compris l'automobile, d'adopter l'usinage à 5 axes. Des entreprises comme RBT Intelligent Equipment ont développé des machines CNC personnalisables à 5 axes, offrant des solutions de haute précision pour divers secteurs. La combinaison du matériel et des logiciels avancés a fait de l'usinage à 5 axes une norme dans la fabrication moderne, offrant une flexibilité, une précision et une efficacité à grande échelle.
Les machines CNC à 5 axes sont conçues avec différentes configurations pour répondre à divers besoins de fabrication. La configuration du tableau / table utilise deux tables rotatives pour maintenir et déplacer la pièce. Cette configuration est idéale pour les grandes pièces lourdes nécessitant des rotations précises autour des axes x, y ou z. La configuration de la tête / table , en revanche, a une table stationnaire, avec la tête de broche tournant pour faire des coupes précises. Cette configuration est couramment utilisée pour des pièces plus grandes dans des industries comme l'aérospatiale et l'automobile. Enfin, la configuration de la tête / tête dispose à la fois de la tête de broche et du tableau capable de rotation, offrant une flexibilité maximale et une précision pour les tâches d'usinage complexes.
Dans une machine CNC à 5 axes, les cinq axes (x, y, z, a, b) se déplacent simultanément pour créer des coupes complexes avec une haute précision. Ce mouvement simultané permet à l'outil et à la pièce de s'adapter à différents angles, réduisant le besoin de plusieurs configurations et assurant des coupes plus lisses et plus précises. La capacité de déplacer les cinq axes fait continuellement l'usinage à 5 axes idéaux pour les conceptions complexes. Il y a aussi un usinage de position 3 + 2 , où seuls trois axes se déplacent à la fois, adaptés à des pièces moins complexes et à un traitement plus rapide.
| DESCRIPTION DE | LA CONFIGURATION | CAS D'UTILISATION Idéal |
|---|---|---|
| Table / table | Deux tables rotatives maintiennent la pièce et effectuent des rotations autour des axes x, y ou z. | Grandes pièces lourdes nécessitant des rotations précises. |
| Tête / table | Table fixe, avec une tête de broche rotative pour des coupes précises. | Pièces plus grandes dans les industries aérospatiales et automobiles. |
| Tête / tête | La tête de fuseau et la table tournent pour une flexibilité et une précision maximales. | Projets d'usinage complexes et difficiles. |
Les machines à 5 axes ont-elles cinq axes se déplacent en même temps?
Toutes les machines à 5 axes n'utilisent pas les cinq axes simultanément. Certaines machines, en particulier celles conçues pour des pièces moins complexes, n'utilisent que l'usinage 3 + 2, où trois axes linéaires se déplacent en même temps et deux axes rotatifs sont verrouillés en position.
L'usinage 3 + 2 est toujours incroyablement utile pour de nombreuses applications, en particulier celles qui ne nécessitent pas de mouvement complet à 5 axes.
L'usinage à 5 axes est-il uniquement pour des formes complexes?
Bien que l'usinage à 5 axes soit idéal pour des formes complexes, ce n'est pas exclusivement pour eux. En fait, il est souvent utilisé dans la fabrication quotidienne pour améliorer la précision et l'efficacité, même pour les pièces simples.
Polyvylity: les machines à 5 axes peuvent gérer les conceptions simples et complexes, ce qui les rend plus flexibles que les machines à 3 axes.
L'usinage à 5 axes est-il cher?
Le coût des machines à 5 axes peut être plus élevé que les machines CNC traditionnelles, mais elles économisent souvent de l'argent à long terme. En réduisant le besoin de plusieurs configurations et en garantissant une précision plus élevée, ces machines augmentent la productivité et réduisent les coûts de main-d'œuvre.
Cossibilité: Pour les industries comme l'aérospatiale ou l'automobile, où la précision et le temps sont cruciaux, l'investissement dans les machines CNC à 5 axes est rapidement payante.
L'usinage CNC à 5 axes joue un rôle central dans plusieurs industries qui nécessitent une précision, une complexité et une flexibilité. Dans l' industrie aérospatiale , des composants comme les lames de turbine, les hélices et les pièces du moteur exigent des angles exacts et des finitions lisses - tâches où les machines à 5 axes excellent. Dans le domaine médical , les machines à 5 axes créent des implants, des outils chirurgicaux et des dispositifs dentaires, offrant une haute précision et la possibilité de travailler avec des détails complexes pour des solutions personnalisées. L' industrie automobile s'appuie sur l'usinage à 5 axes pour créer des composants du moteur, des châssis et des systèmes de suspension, qui nécessitent tous des formes complexes et des tolérances étroites pour la durabilité et la sécurité. Dans l'énergie et la défense , des secteurs comme les turbines et l'équipement militaire bénéficient de la capacité de produire des composants complexes durables qui résistent aux conditions exigeantes.
L'usinage CNC à 5 axes est le choix préféré pour les industries où la précision et la qualité sont essentielles. Que la création de lames de turbine dans l'aérospatiale, les implants médicaux ou les pièces automobiles à haute performance, la technologie à 5 axes, garantit que des géométries complexes et des tolérances étroites sont obtenues de manière cohérente. Cette capacité est cruciale pour les secteurs comme l'aérospatiale et la défense, où même la moindre erreur peut entraîner une défaillance. Les machines à 5 axes fournissent des résultats de haute qualité en permettant des coupes précises sous plusieurs angles et en éliminant le besoin de plusieurs configurations.
Le terme '5 axe ' fait référence à un processus d'usinage CNC avec cinq directions de mouvement. En utilisant trois axes linéaires et deux rotatifs, il offre une précision, une efficacité et une polyvalence inégalées. Cette technologie de pointe est essentielle pour des industries comme l'aérospatiale, l'automobile et le médical. Explorez le potentiel de l'usinage à 5 axes pour améliorer vos processus de fabrication. RBT Intelligent Equipment fournit des solutions personnalisées pour aider les entreprises à atteindre une précision et une productivité plus élevées.
A: Les machines CNC à 3 axes se déplacent le long des axes x, y et z, tandis que les machines à 5 axes incluent également des axes rotatifs A et B. Cela permet aux machines à 5 axes d'accéder à plus de côtés d'une pièce dans une seule configuration, améliorant la précision et l'efficacité.
R: l'usinage à 5 axes réduit le repositionnement, conduisant à moins d'erreurs d'alignement et à des finitions plus lisses. Il garantit une précision plus élevée, ce qui est essentiel pour produire des pièces complexes avec des tolérances étroites.
R: Contrairement aux machines CNC traditionnelles, les machines à 5 axes utilisent cinq axes pour déplacer simultanément l'outil et la pièce, permettant des coupes plus complexes et précises avec moins de configurations.
R: Des industries comme l'aérospatiale, l'automobile, la médecine et la défense bénéficient le plus de l'usinage à 5 axes en raison de sa capacité à produire des pièces complexes et très précises.
R: Oui, les machines CNC à 5 axes sont polyvalentes et peuvent gérer à la fois de petites pièces complexes et de grands composants lourds, ce qui les rend idéaux pour une large gamme d'applications.
