Machine CNC 5 axes haute performance pour l'aluminium

Caractéristiques:

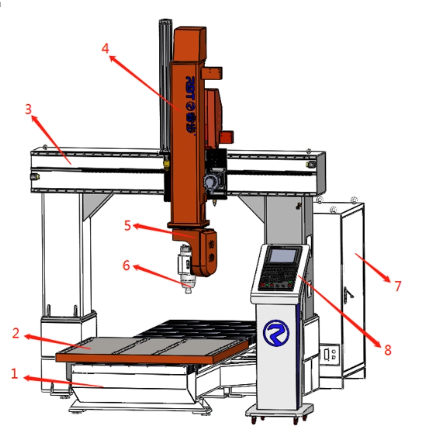

• Construction robuste : Le RBT est doté d'une conception de portique à poutre fixe, offrant une stabilité et une rigidité exceptionnelles lors de l'usinage à grande vitesse. Ses composants structurels en fonte sont optimisés en topologie pour garantir une stabilité et un amortissement maximum dans le flux de force.

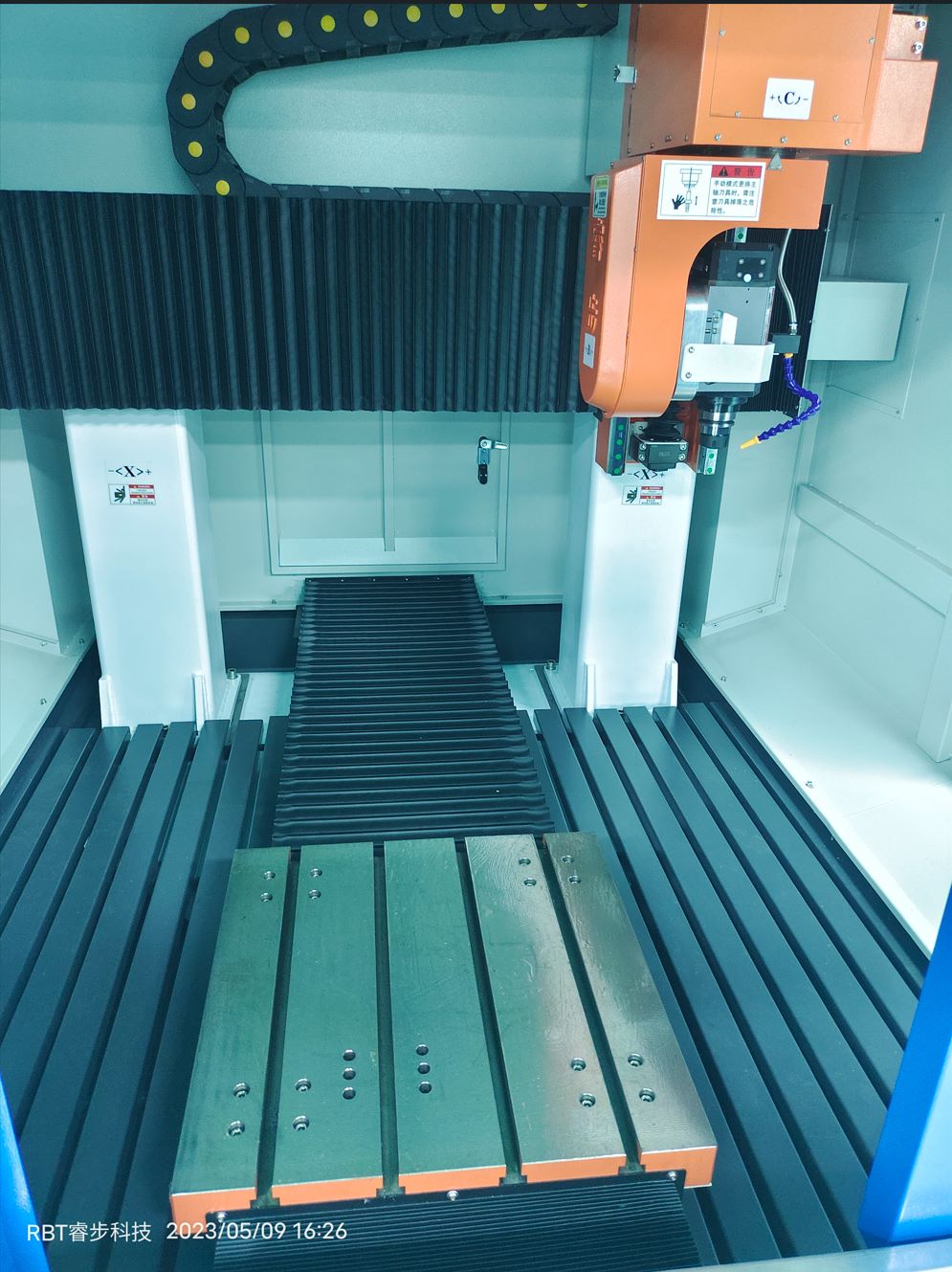

• Cinématique avancée à 5 axes : équipé d'une tête pivotante (axe C) capable d'une rotation de ± 540° et d'une table rotative (axe B) ​​avec un mouvement de ± 120°, ce centre d'usinage facilite les géométries complexes et l'usinage de pièces complexes avec une précision inégalée. .

• Broche haute performance : la machine est dotée d'une broche puissante avec des options allant de 5,5 kW à 20 kW, répondant à diverses exigences de coupe. La broche fonctionne à des vitesses allant jusqu'à 24 000 tr/min, garantissant des taux d'enlèvement de matière efficaces et des finitions de surface supérieures.

• Enveloppe de travail généreuse : avec des courses sur les axes X, Y et Z de 1 200 mm, 1 200 mm et 600 mm respectivement, le RB-F5-1212-Z06 s'adapte à une large gamme de tailles de pièces, améliorant ainsi la polyvalence de la production.

• Composants de mouvement de précision : la machine utilise des vis à billes de haute précision et des guides à rouleaux linéaires sur tous les axes, entraînés par des entraînements refroidis ou des brides d'entraînement, garantissant des mouvements fluides et précis. Les systèmes de mesure directs et absolus avec une faible tolérance de position améliorent encore la précision de l'usinage.

• Système de contrôle convivial : intégré au système de contrôle Taiwan Syntec, le RB-F5-1212-Z06 offre un fonctionnement intuitif et prend en charge une programmation complexe, rationalisant le processus d'usinage.

• Gestion efficace des copeaux : conçue avec une chute libre des copeaux et un large convoyeur central de copeaux, la machine assure une élimination rapide et efficace des copeaux, maintenant un environnement de travail propre et réduisant les temps d'arrêt.

• Encombrement compact : malgré ses capacités avancées, le centre d'usinage conserve une conception compacte avec des dimensions de L2 700 mm × L2 600 mm × H2 300 mm, optimisant ainsi l'utilisation de l'espace au sol.




Applications :

Le RB-F5-1212-Z06 est idéal pour l'usinage de précision des alliages légers, ce qui le rend adapté pour :

• Composants aérospatiaux : fabrication de pièces complexes avec des tolérances serrées.

• Pièces automobiles : production de composants complexes nécessitant une haute précision.

• Fabrication de moules : fabrication de moules détaillés avec des finitions de surface supérieures.
