| Quantité: | |
|---|---|
RB-F5-1212-Z06
RBT
84659990
Présentation de la machine RB-F5-1212-Z06
Matériau applicable pour Machine CNC 5 axes:
matériaux composites : fibre de carbone (PCM/RTM/SMC/LFT, etc.), fibre de verre, carbone/carbone, nid d'abeille et autres produits ;
Matières plastiques : ABS, PVc, PC, PP, PS, PE, PET, HDPE, PETG, Acrylique, etc. ;
Éponge haute densité, mousse de polystyrène, bois, bois de substitution, pierre, plâtre, etc.
Cette machine est principalement utilisée pour couper la fibre de carbone/fibre de verre de décoration intérieure et extérieure automobile et d'autres matériaux composites.
La CNC est livrée avec un système de dépoussiérage, réduisant la propreté de l'air intérieur pour répondre aux exigences pertinentes en matière de santé au travail, répondre aux exigences de protection de l'environnement et éviter les maladies professionnelles.
Concevoir la plage de déplacement CNC et le nombre de CNC en fonction de la taille des pièces existantes et de la capacité journalière.
RB-F5-1212-Z06 Paramètres
Nom de la machine | Centre d'usinage à portique à poutre fixe haut de gamme à 5 axes avec enceinte complète | Marque de machine | RBT |
| Modèle de machine | RB-F5-1212-Z06 | Tension machine | 3 ~ 380 V |
| Déplacement de l'axe X/Y/Z | 1200*1200*600mm | Puissance nominale de la machine | 13h-28h35 kilowatt |
| Déplacement de l'axe C/B | ±540°/±120° | Poids de la machine | 3000kg |
| Puissance de broche | 5,5 ~ 20 kilowatt | Dimensions de la machine | L2700*L2600*H2300mm |
| Système de contrôle | Taïwan Syntec | Origine de la machine | Guangdong/Fujian |
Mini machine CNC 5 axes
| RB-F5-1212-Z06 | ||
Nom |
Remarque | |
| 1 | Axe Y | Anti-poussière axiale |
| 2 | Tablette de travail | |
| 3 | Axe X (portique) | Anti-poussière axiale |
| 4 | Axe z | Anti-poussière axiale |
| 5 | Axe C/B | |
| 6 | Broche | |
| 7 | Coffret électrique | |
| 8 | Contrôleur mobile | |
| 9 | Couverture extérieure en tôle | |
| 10 | Porte coulissante | |
| 11 | Contrôleur rotatif | |
| 12 | Eau froide | |

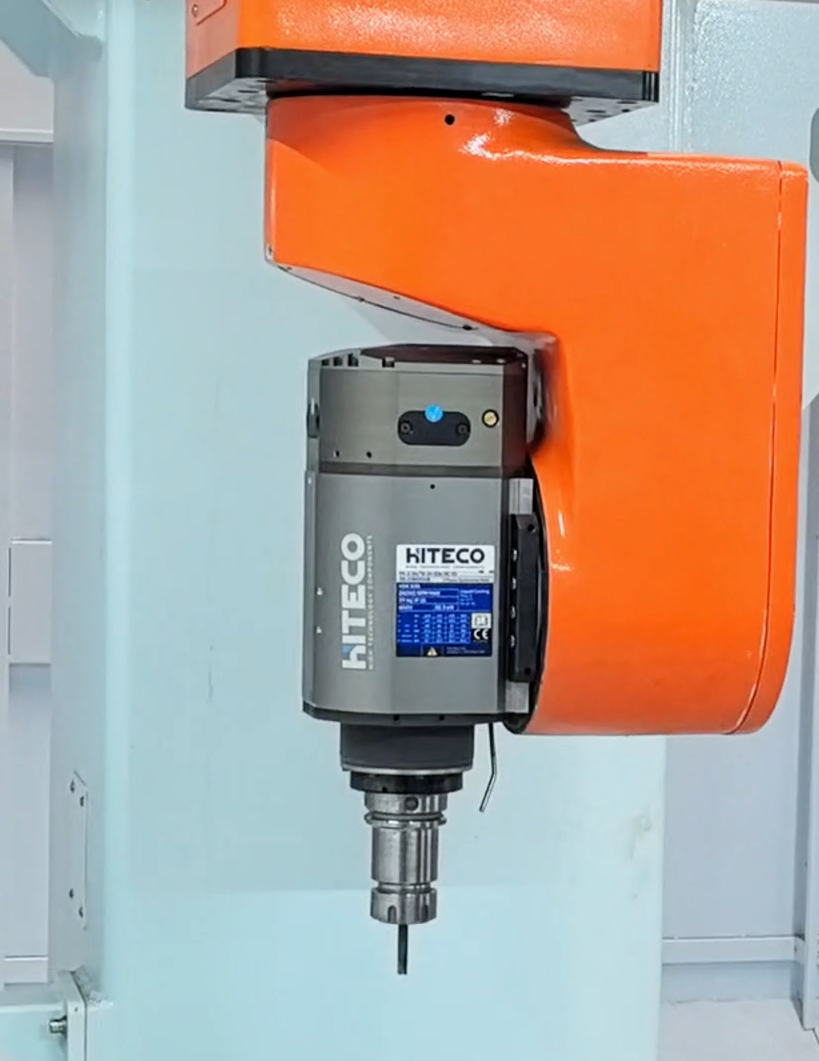

Option de broche
Nous proposons des options de broches importées de haute qualité provenant de fabricants renommés tels que HSM, Hiteco et HSD d'Allemagne, d'Italie et de Corée.
Système de contrôle
Nous proposons le système CNC de liaison à 5 axes Taiwan Syntec, qui peut compléter la production et le traitement de toute la surface complexe de la pièce en un seul processus.
D'autres systèmes CNC tels que Mitsubishi, Siemens et Fanuc sont également réalisables, garantissant la compatibilité avec une variété de modèles de machines CNC composées à cinq axes.
Attestation
Brevets
Équipe
Comment faire fonctionner des machines CNC 5 axes ?
Les machines CNC (Computer Numerical Control) à 5 axes sont des outils de fabrication avancés qui offrent des niveaux élevés de précision et de flexibilité dans la production de pièces.
1- Conception et programmation CNC 5 axes
Le processus commence par la conception de la pièce à l’aide d’un logiciel de CAO (Conception Assistée par Ordinateur).
La pièce conçue est ensuite programmée à l'aide d'un logiciel CAM (Computer-Aided Manufacturing), qui traduit la conception en code machine que la machine CNC peut comprendre.
2- CNC 5 axes Configuration de la machine
La machine CNC est configurée avec les outils, accessoires et matériaux nécessaires.La pièce à usiner est fixée en place, généralement avec une pince ou un étau.
3 -Génération de trajectoire d'outil de CNC 5 axes
Le logiciel de FAO génère les trajectoires d'outils, qui sont les mouvements exacts que l'outil de coupe suivra pour enlever de la matière de la pièce.
CNC 4 -5 axes Changement d'outil
Selon la complexité de la pièce, plusieurs outils peuvent être nécessaires.La machine CNC dispose d'un changeur d'outils qui sélectionne automatiquement l'outil approprié dans le magasin d'outils en cas de besoin.
5- Processus d'usinage de CNC 5 axes
Une fois le programme chargé, la machine CNC commence le processus d'usinage.Le système de contrôle de la machine lit le programme et contrôle précisément le mouvement des axes de la machine :
Trois axes linéaires : X, Y et Z, qui déplacent la pièce ou l'outil de coupe en trois dimensions.
Deux axes rotatifs : généralement A et B ou C, qui permettent la rotation de la pièce ou de l'outil, permettant un usinage complexe en angle et en courbure.
6 -Usinage simultané sur 5 axes
La principale caractéristique d’une machine CNC 5 axes est la possibilité d’effectuer un usinage simultané sur 5 axes.Cela signifie que pendant que l'outil coupe, la pièce peut pivoter sur deux axes, ce qui permet d'usiner des formes complexes en une seule configuration.
7-Liquide de refroidissement et lubrification de CNC 5 axes
Pendant le processus d'usinage, le liquide de refroidissement est souvent utilisé pour refroidir l'outil de coupe et lubrifier la pièce, ce qui contribue à prolonger la durée de vie de l'outil et à améliorer l'état de surface de la pièce.
8- Surveillance et ajustement en temps réel
Le système de contrôle de la machine CNC surveille en permanence le processus d'usinage et peut effectuer des ajustements en temps réel pour garantir la précision et la qualité.
9- Retrait et inspection des pièces
Une fois l'usinage terminé, la pièce est retirée de la machine et inspectée pour en vérifier la précision et la qualité.Tout post-traitement nécessaire, tel qu'un ébavurage ou un traitement thermique, peut être effectué.
10-Répétabilité et automatisation
L'un des avantages des machines CNC est leur répétabilité.Une fois qu'un programme est développé, il peut être utilisé pour produire encore et encore des pièces identiques avec une haute précision.Certaines machines sont également capables d'automatisation, permettant un fonctionnement sans surveillance.
Les machines CNC 5 axes sont très polyvalentes et sont utilisées dans un large éventail d'industries pour la production de pièces complexes avec des exigences de haute précision.
Si vous avez besoin d'en savoir plus sur notre machine, n'hésitez pas à me contacter.
