RB-H6-3626-12
RBT
8465990000
1. Broche à double rotation:
Lors de l'évaluation des besoins de votre entreprise, nous recommanderons l'unité de broche à 5 axes la plus appropriée pour vos besoins spécifiques.
2. Contrôleur de mouvement à 5 axes avec fonction RTCP:
La fonction RTCP (Point de centre de l'outil de rotation) maintient les axes rotatifs à un angle constant entre l'outil et la surface à usiner. Il s'agit d'une différence cruciale entre les systèmes CNC réels (simultanés) et faux (3 + 2) à 5 axes.
3. Cadre en acier soudé rigoureusement tempéré:
Ces cadres en acier sont fortifiés avec des côtes substantielles pour contrer la déviation et minimiser les vibrations. Les structures essentielles subissent un processus de relief de stress dans notre four de trempage interne.

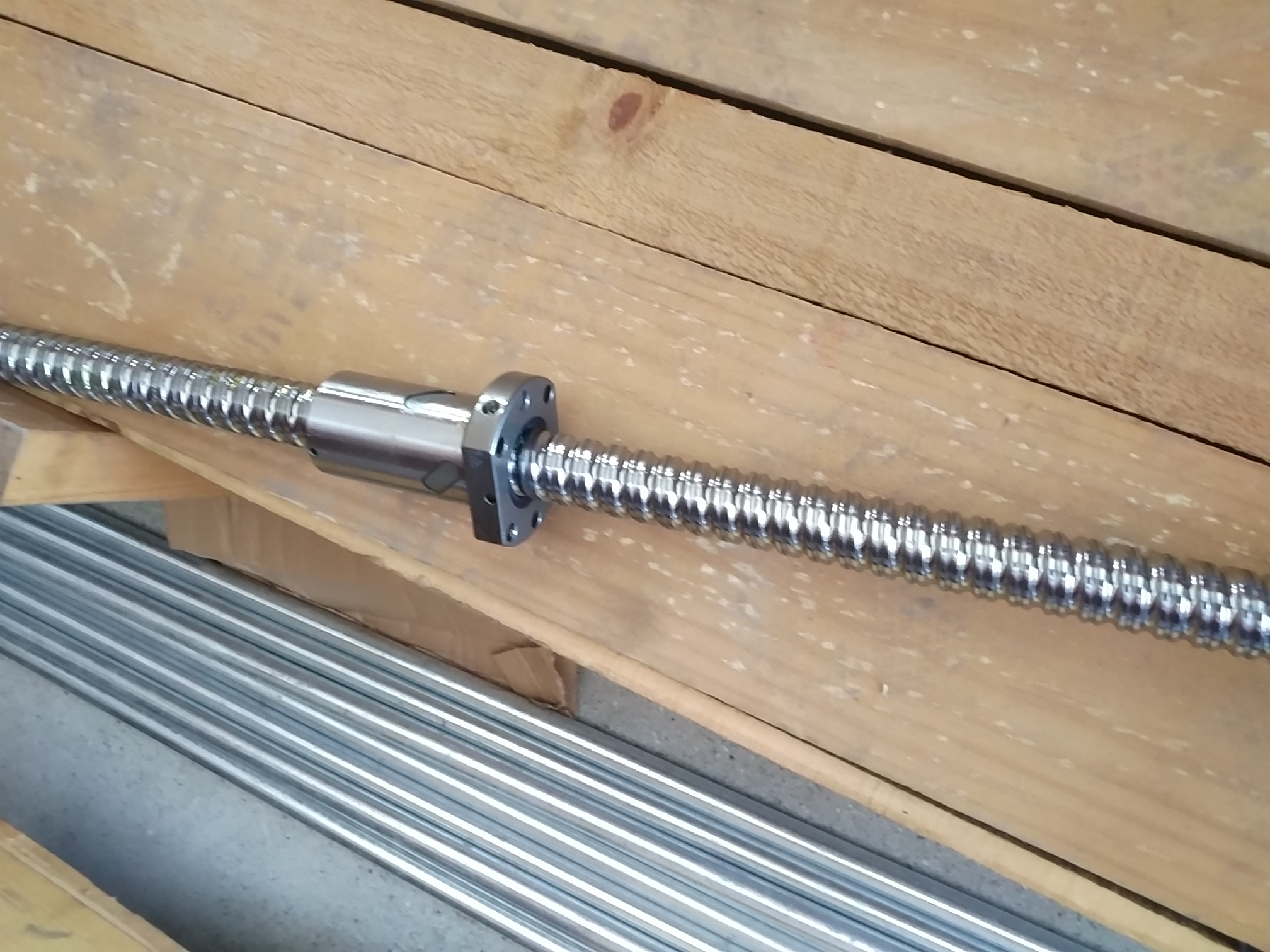

4. Système d'actionnement à vis de bille de précision:
Les vis à billes offrent une frottement réduite et un contact serré, entraînant une plus grande efficacité mécanique et une précision améliorée de repositionnement, tout en réduisant le besoin de lubrification fréquente du centre d'usinage CNC à 5 axes.
5. Changement d'outil automatisé (ATC) et système d'étalonnage:
Le processus d'usinage à 5 axes est entièrement automatisé avec le changement et l'étalonnage des outils, permettant un traitement transparent et ininterrompu des pièces en une seule configuration.
6. Diverses configurations de table:
Une gamme de configurations de table de machines est disponible (aluminium, acier, fonte), avec des mèches en T, des surfaces plates ou des tables sur mesure et des gabarits adaptés à des exigences spécifiques.
7. En utilisant un interféromètre laser, nous calibrons méticuleusement nos centres d'usinage à 5 axes pour assurer une précision inégalée, une précision et une fiabilité inégalées dans les opérations d'usinage complexes.
8. Offrez des solutions complètes de collecte de poussières pour les centres d'usinage à 5 axes, capturant et filtrant efficacement les débris, assurant un environnement de travail propre, sûr et optimal.
Paramètres techniques
Non. | articles | paramètre | Non. | articles | paramètre |
1 | nom de produit | Centre d'usinage CNC à 5 axes avec table jumelle rotative | 9 | Axis z vitesse maximale | 20m / min |
2 | modèle | RB-F5-3323-Z10 | 10 | Répéter la précision (à moins de 300 mm) | ± 0,05 mm |
3 | Axe x trait efficace | 3250 mm | 11 | tension | 380v |
4 | Axe y trait efficace | 2250 mm | 12 | puissance totale | 25.35KW |
5 | Axe Z AVC efficace | 1000 mm | 13 | fuseau | 17KW (personnalisable） |
6 | Angle de rotation de l'axe B | ± 120 ° | 14 | Fréquence | 50Hz |
7 | Angle de rotation de l'axe C | ± 540 ° | 15 | poids | 12t |
8 | Axe x / y vitesse maximale | 40m / min | 16 | taille |
Industries et matériaux applicables
Industries: fabrication de moisissures, traitement des matériaux composites et traitement de thermoformage en feuille épais dans des industries telles que l'aérospatiale, le transport ferroviaire, l'intérieur et l'extérieur automobiles, l'énergie et la construction, la marine, l'emballage, les modèles médicaux, les modèles et les moules et les articles sanitaires.
Matériaux: Différents types de matériaux composites comprennent la fibre de carbone, la fibre de verre et le carbone / carbone. Des plastiques tels que ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG et acrylique sont également couramment utilisés. De plus, il existe d'autres matériaux comme une éponge haute densité, de la mousse en polystyrène, du bois, de la pierre, du plâtre, du MDF et de la résine. Les métaux mous comme l'aluminium, le cuivre et le zinc, ainsi que l'aluminium / nid d'abeille en papier, sont également utilisés.
