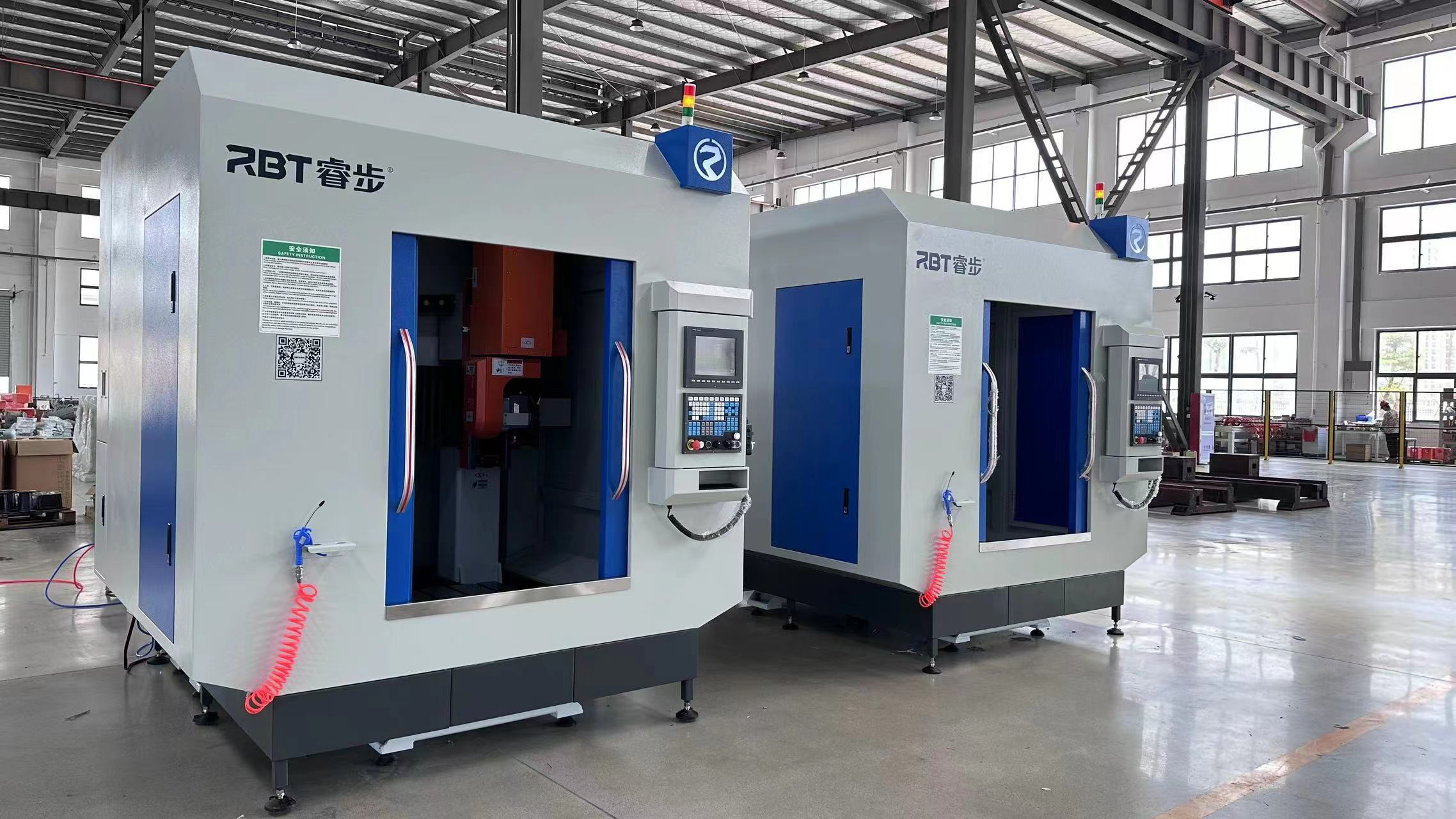

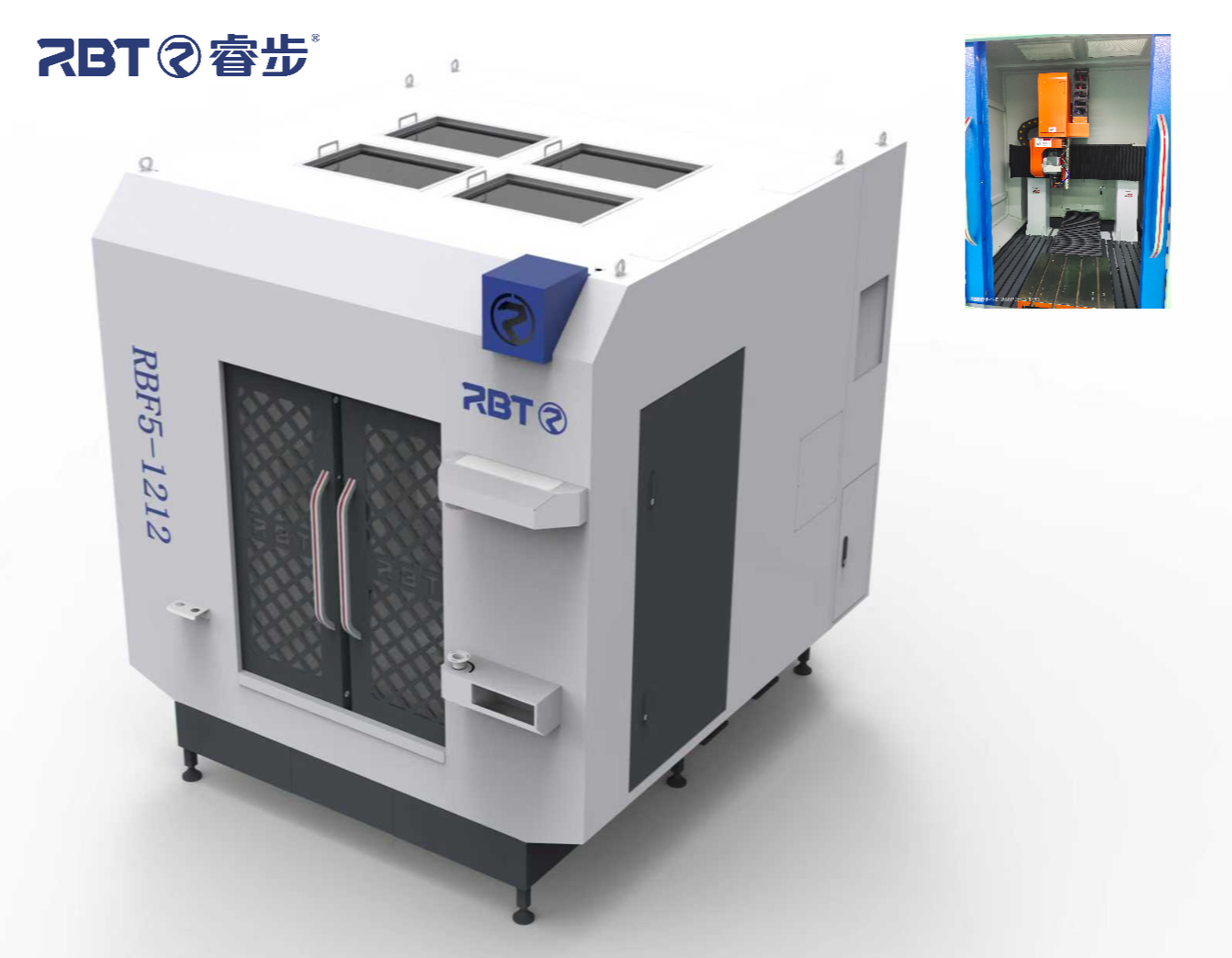

MINI 5 AXIS CNC MINDING MACKING pour petites pièces

La fraiseuse CNC Mini 5 axes est conçue pour l'usinage de petites parties de plastiques, les composites CFRP et GFRP et l'aluminium. Les applications typiques comprennent le génie mécanique, les industries automobiles et aérospatiales, la fabrication de modèles, l'industrie des loisirs et le secteur sanitaire.

• Contrôle avancé à 5 axes : La machine est équipée d'un système CNC de liaison à cinq axes syntec qui permet des mouvements tridimensionnels complexes et le traitement des formes complexes et des surfaces incurvées. SIMENS ou FANUC est également disponible Depines sur les besoins des clients.

• Tête de broyage avec des axes rotatifs : il dispose d'une tête de broyage avec deux coordonnées rotatives CNC continues (les 4e et 5e axes), ce qui lui permet d'effectuer des opérations comme le moulage et le roulement des trous.
  Spindle : il peut être équipé de HITECO / HSD / autre marque de broches de 5,5 kW-42KW pour vos options.
  Changeur d'outils automatique : La machine dispose d'un magazine d'outils à 8 stations pour les modifications automatiques et rapides d'outils, améliorant l'efficacité de la production.

• Construction robuste : Un lit en acier soudé avec des plaques côtelées offre une base solide. Le matériau du lit est un tube rectangulaire Q235 avec une épaisseur de paroi de 10 mm, et les plaques de connexion n'ont pas moins de 20 mm d'épaisseur.

• Composants de haute qualité : il utilise des guides linéaires Taiwan CSK et Hiwin, des tiges de vis de précision TBI et un réducteur creux de backlash zéro-backlash de Sumitomo japonais pour l'axe C / B. Les systèmes de longueur d'outil et de détection de rupture de Renishaw seront disponibles pour l'option.

• Système d'alimentation en huile centrale : La machine a un système automatique d'injection d'huile et de lubrification pour toutes les pièces mobiles mécaniques, améliorant la durée de vie.
  Plus de 350 au total de notre système modulaire.

• Système de collecte de poussière : la table de travail unique et la structure de la salle de protection respectent la protection de la sécurité et la prévention des débris pendant la production; Le dispositif de collecte de poussière de drainage coopère avec le collecteur de poussière haute performance pour collecter les débris de traitement externes.

Paramètre technique

Application

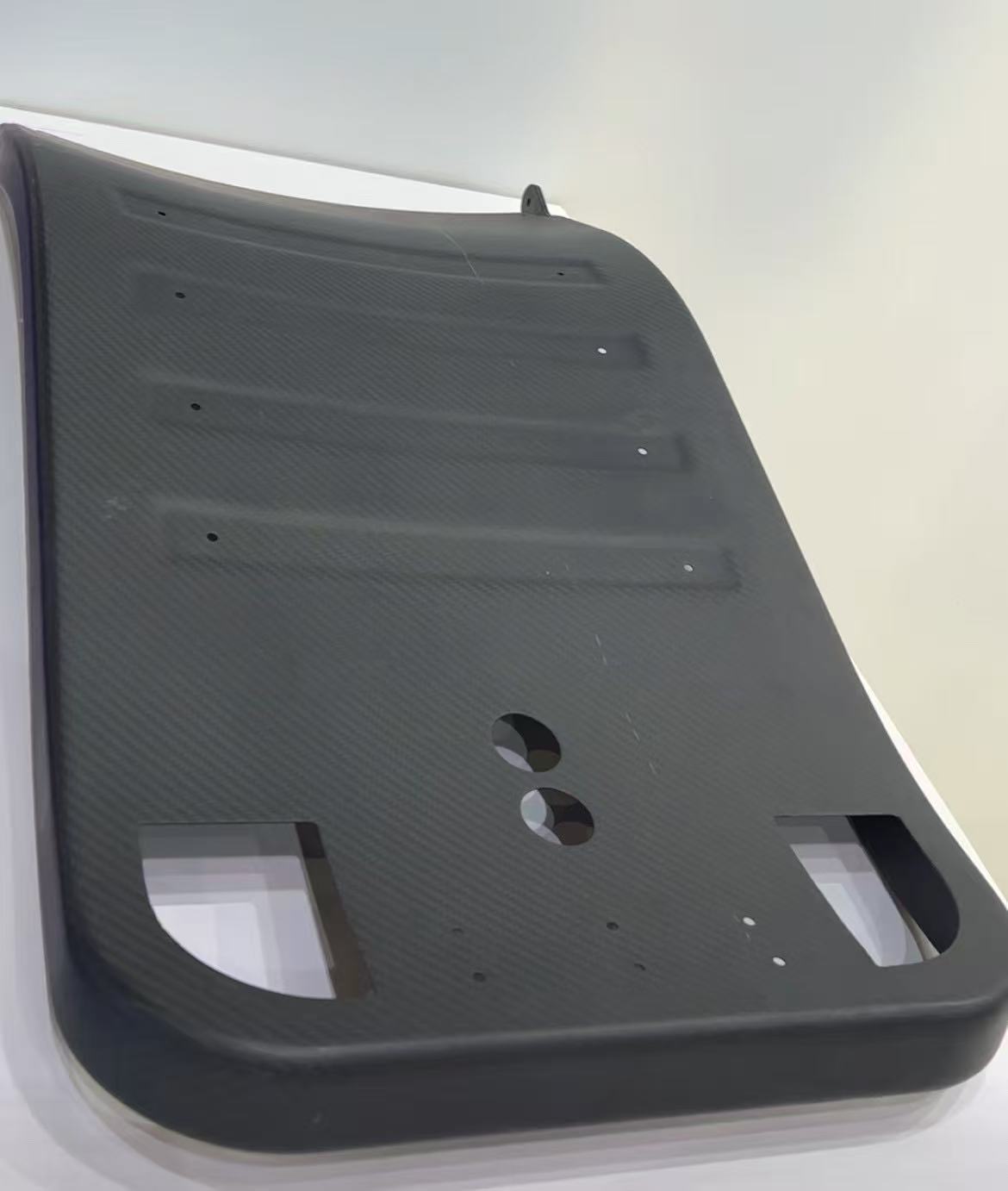

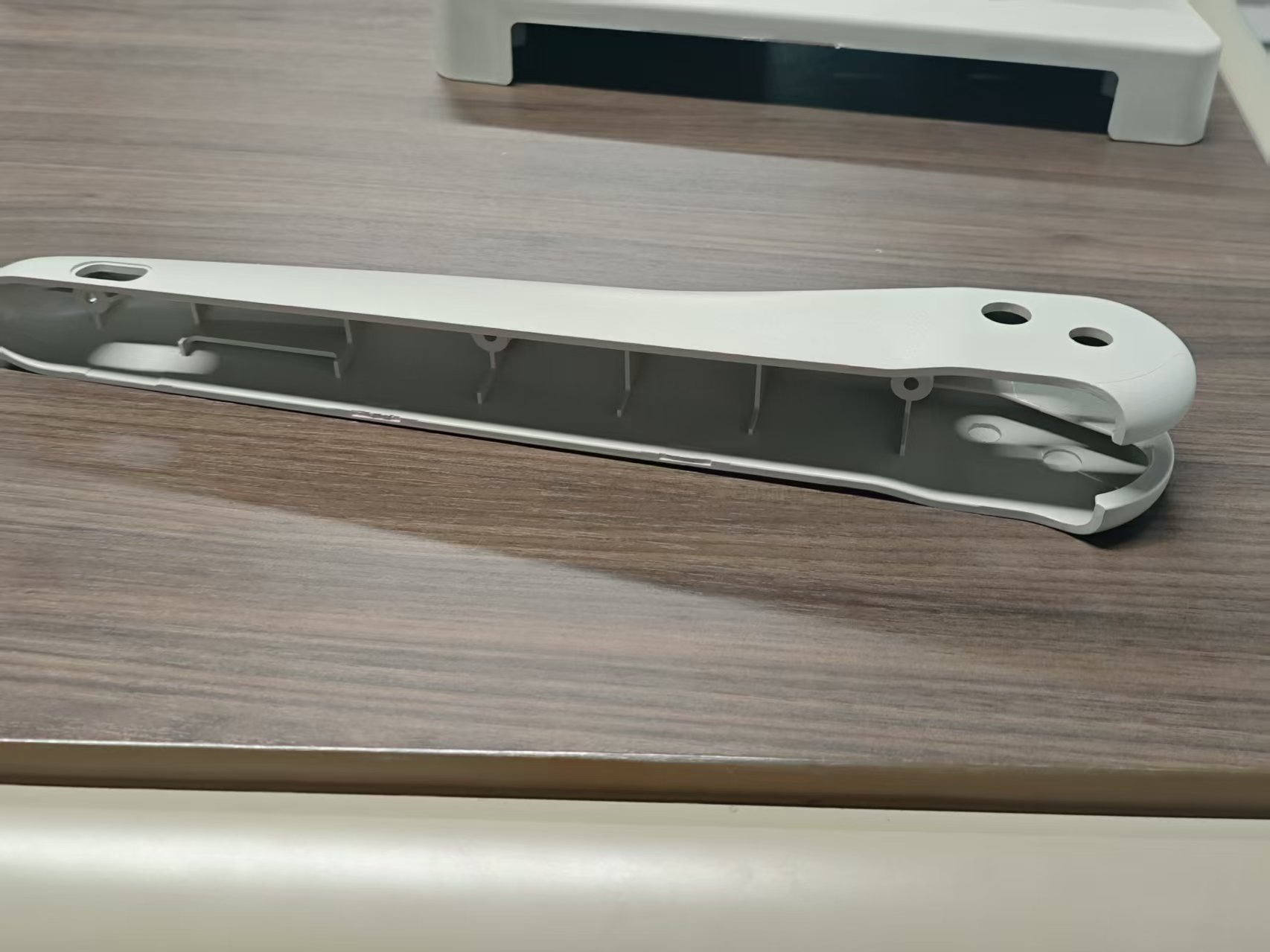

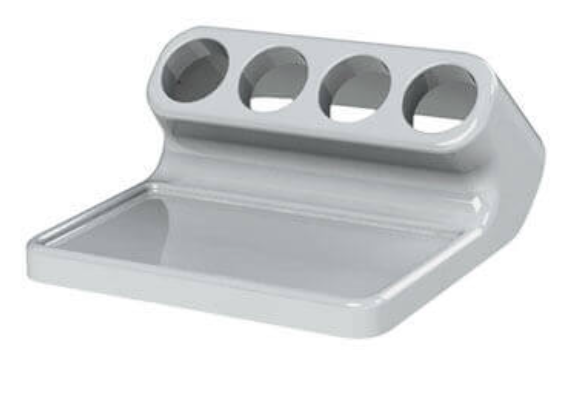

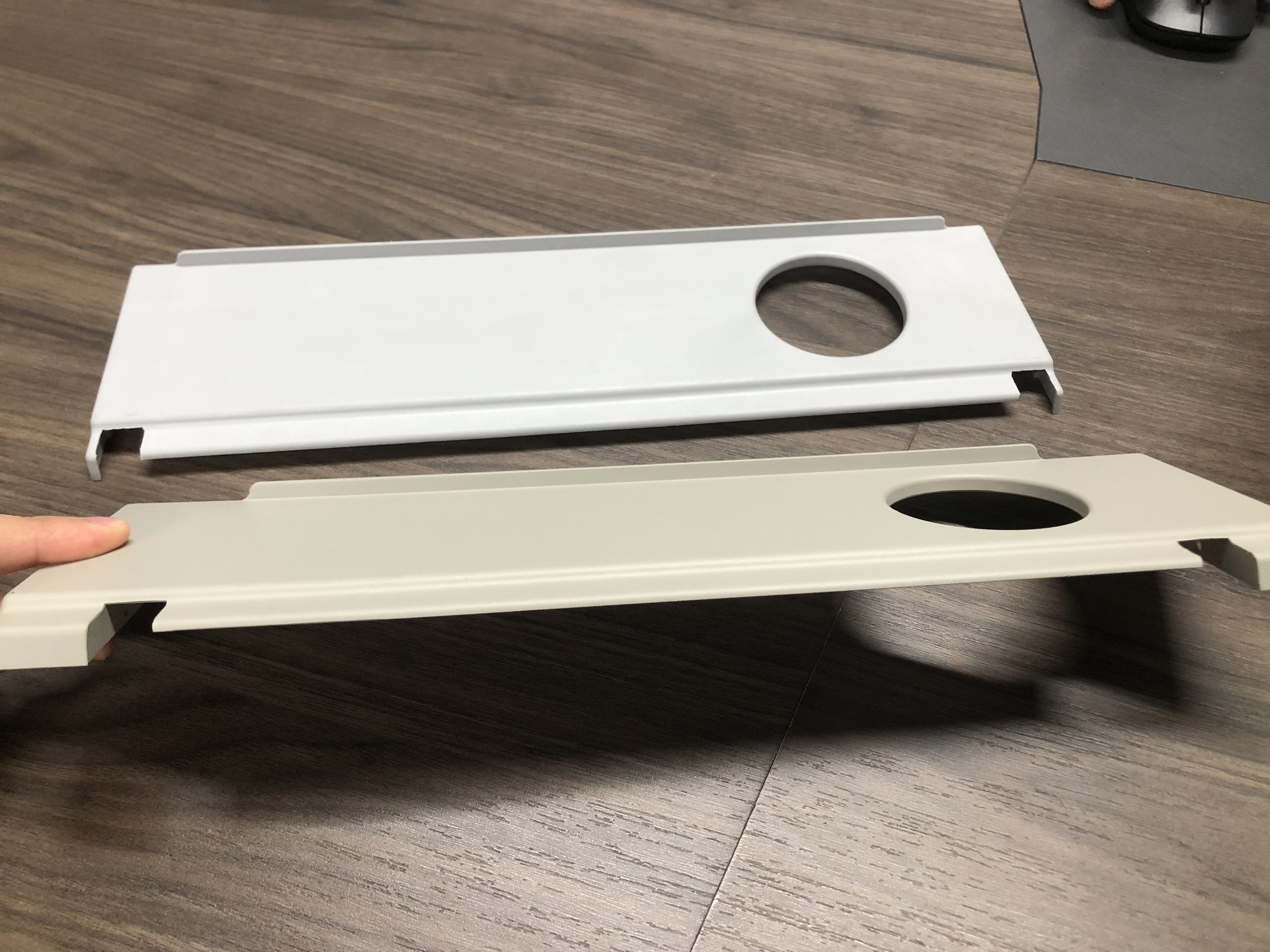

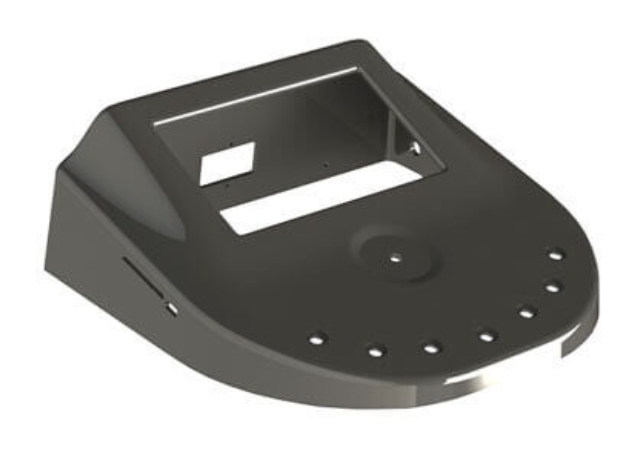

Un centre d'usinage CNC compact à cinq axes pour les petites parties de plastique, de fibre de carbone, de fibres de verre, etc. Il est largement utilisé dans l'aérospatiale, l'automobile, le médical et la fabrication de moisissures pour les composants de précision.
