| taille: | |
|---|---|
| Puissance nominale: | |
| Poids: | |
| Voyage de l'axe x / y / z: | |
| Fuseau: | |
| Système de contrôle: | |
| Quantité: | |
RB-F5-1930 - Z08
RBT
8465990000
Les axes B / C tournent en continu, prenant en charge une interpolation en temps réel de haute précision, ce qui le rend idéal pour l'usinage de surface de forme libre et le fraisage de forme complexe.

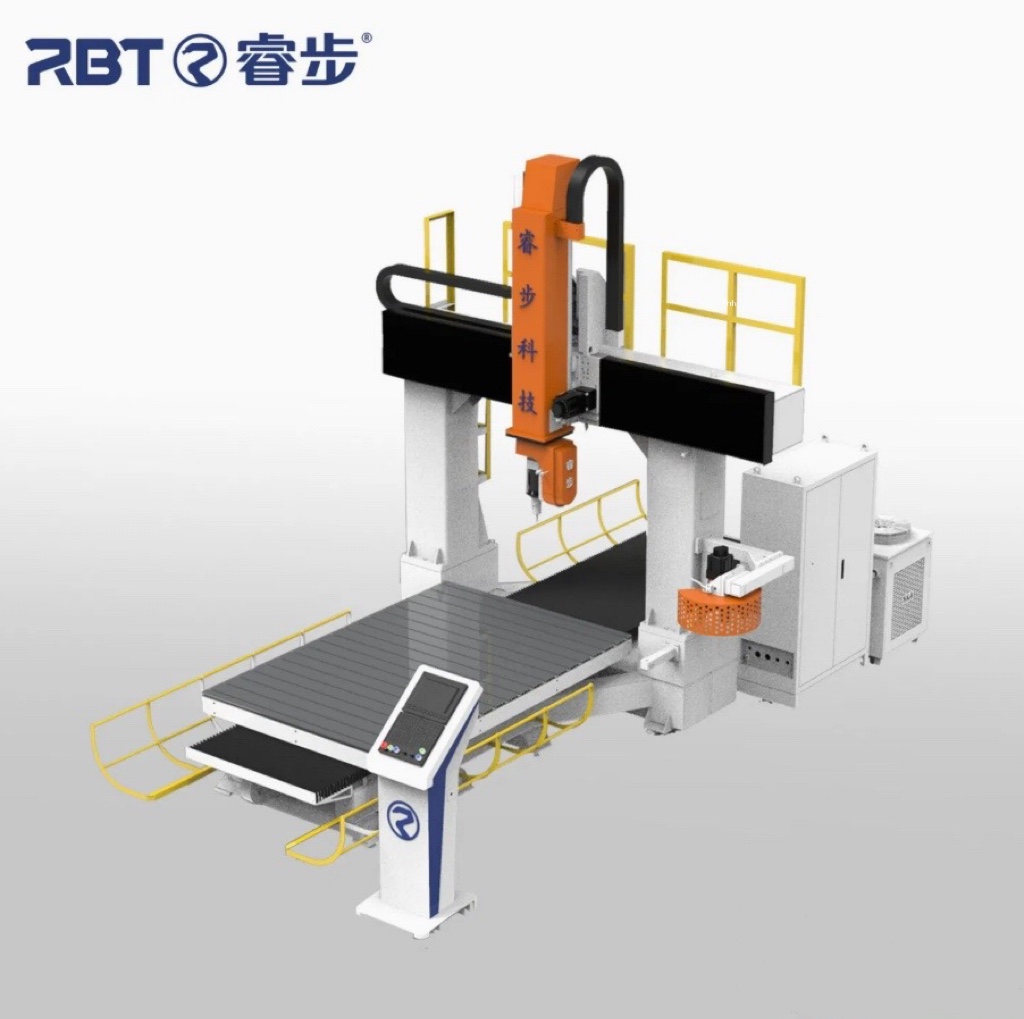

Ce routeur CNC à 5 axes est conçu pour des applications qui nécessitent une précision et une flexibilité maximales.
La capacité de coupe multi-angle permet de terminer les opérations en un seul serrage, améliorer l'efficacité et minimiser les erreurs cumulatives.
Une solution parfaite pour les industries nécessitant un traitement des alliages de légère de fraisage CNC et l'usinage composite du centre de fraisage CNC.

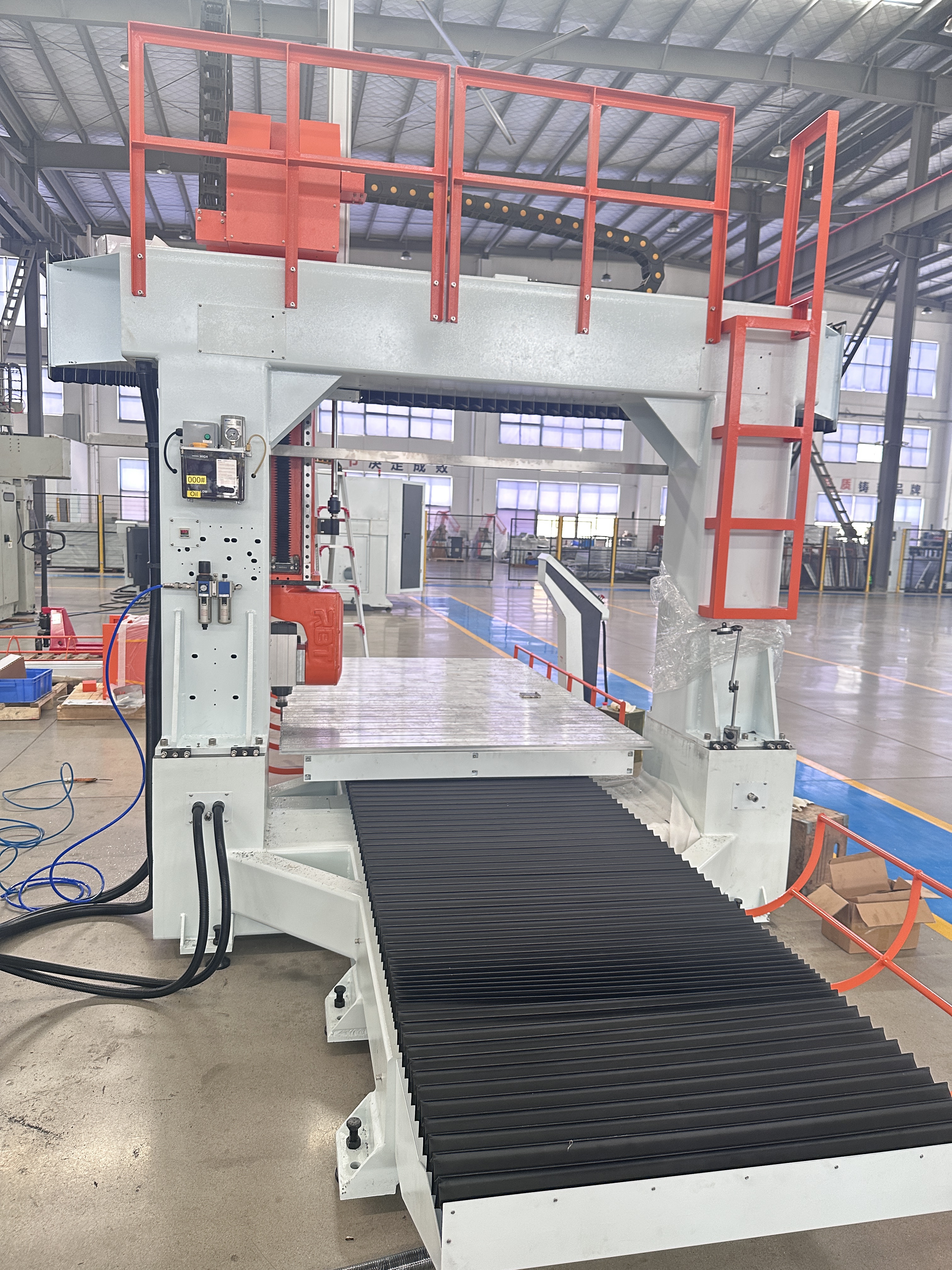

Les axes x / y / z sont dotés de guides linéaires de haute précision taiwanais Hiwin, assurant un contrôle de mouvement lisse et stable.

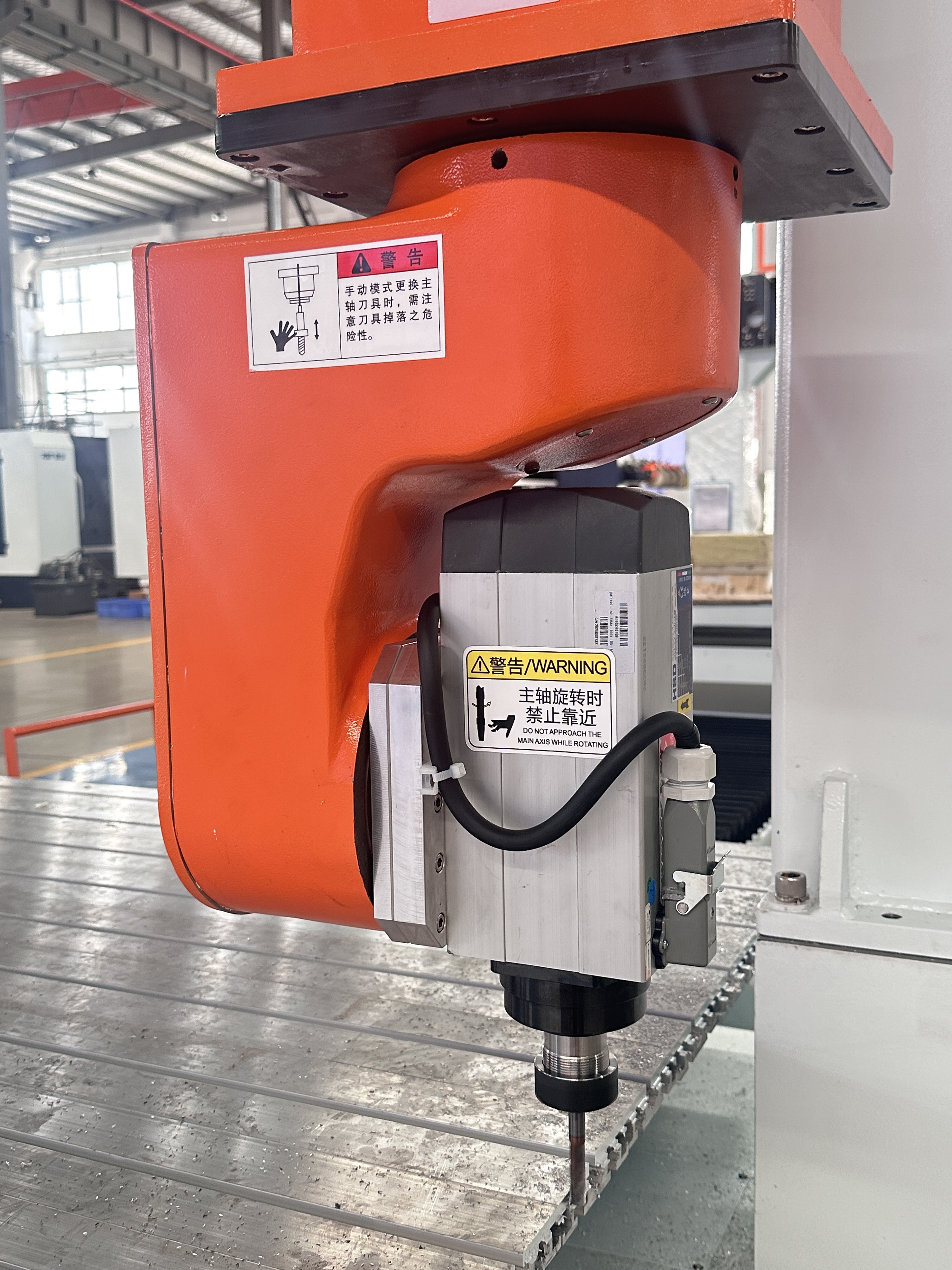

L'axe C / B utilise un réducteur creux Sumitomo (Japon) de haute précision, améliorant la précision et la durabilité de la rotation.
Système de changement d'outil automatique (ATC): prend en charge plusieurs configurations de magazines d'outils, réduisant le temps de changement d'outil et améliorant l'efficacité de la production.
Fonction RTCP (compensation du point de centre d'outils tournantes): assure des chemins d'usinage précis, en particulier pour les surfaces incurvées et profilées.
Système de collecte de poussière efficace (facultatif): améliore l'environnement de travail et prolonge la durée de vie de l'équipement.
Les tests de précision interféromètre laser garantissent que la précision de mouvement répond aux normes internationales strictes.
Se conforme à la certification CE pour assurer la sécurité et la fiabilité opérationnelle.
✔ Meilleur routeur CNC à 5 axes avec une technologie de pointe à cinq axes pour les besoins d'usinage 3D complexes.
✔ Système de contrôle intelligent avancé pour améliorer la commodité opérationnelle et l'efficacité de la production.
✔ Centre d'usinage polyvalent capable de gérer à la fois des alliages légers et des composites légers à haute précision.
✔ Compliance de qualité mondiale aux tests et certifications stricts, assurant une stabilité et une fiabilité à long terme.
Le centre d'usinage CNC à 5 axes RBT prend en charge l'usinage de haute précision d'une large gamme de matériaux, ce qui en fait une solution idéale pour le traitement:
✔ Matériaux composites (fibre de carbone, fibres de verre, fibres d'aramide, etc.) - Idéal pour les applications composites du centre de fraisage CNC.
✔ Plastiques thermoformés (PMMA, ABS, PC, PVC).
✔ alliages légers et aluminium - Convient à l'usinage des alliages légers centraux et du traitement des alliages légers du centre de fraisage CNC.
✔ Bois, MDF, contreplaqué et mousse - Excellent pour l'usinage des contour complexes.
Paramètres techniques du centre d'usinage CNC à 5 axes
Non. | Articles | Paramètre | Non. | Articles | Paramètre |
1 | nom de produit | Centre d'usinage CNC à cinq axes | 9 | Axis z vitesse maximale | 20m / min |
2 | modèle | RB-F5-1930-Z08 | 10 | Répéter la précision (à moins de 300 mm) | ± 0,05 mm |
3 | Axe x trait efficace | 1900 mm | 11 | tension | 380v |
4 | Axe y trait efficace | 3000 mm | 12 | puissance totale | 14,5 kW |
5 | Axe Z AVC efficace | 800 mm | 13 | fuseau | 5,5 kW (personnalisable） |
6 | Angle de rotation de l'axe B | ± 130 ° | 14 | Fréquence | 50Hz |
7 | Angle de rotation de l'axe C | ± 540 ° | 15 | poids | 3.5T |
8 | Axe x / y vitesse maximale | 35m / min | 16 | taille | L5100 * W2610 * H3982mm |
✔ Aerospace: composants d'avion, pièces structurelles en fibre de carbone.
✔ Fabrication automobile: moules corporels, capes d'instruments et pièces intérieures.
✔ Énergie et construction: lames d'éoliennes, éléments décoratifs architecturaux.
✔ Marine et construction navale: intérieurs de yachts, composants structurels.
✔ Équipement médical: modèles chirurgicaux, boîtiers de dispositifs médicaux.
✔ Industrie des emballages: moules en mousse, décès en plastique.
✔ Transit ferroviaire: traitement des composants à grande vitesse et en métro.
✔ Fabrication de moisissures: moules de coulée, moules de matériaux composites.
Test de précision interféromètre au laser et certificat CE
| Nom de produit | Centre d'usinage non axe non mental |
| Vis | Taiwan TBI |
| Guide linéaire | Taiwan CSK |
| Rack | L Iang Chi |
| Servo | Invocation |
| Système de contrôle | Taïwan Syntec |
| Composants électriques | France * Schneider |
Broche | Rbt |
| Fuseau | 5.5 kW / 24000 tr / min / refroidissement par eau |
| Convertisseur de fréquence | S I Novo |
| Composants pneumatiques | Taiwan Airtac |
| Réducteur de l'axe x | Japon * Shimpo |
| Angle de rotation de l'axe B | ± 1300 |
| Angle de rotation de l'axe -C | ± 540 ° |
| Répétabilité des machines-outils (w i mince 300mm) | ± 0,05 mm |
| Puissance totale | 14.5KW (sous réserve de l'équipement réel) |
| Fréquence | L 5100* W2610 * H3982 mm |
| Poids | 3500gk |
1. Pourquoi nous choisir?
En tant que fabricant, RBT Industrial s'est engagé à proposer non seulement des produits avec des performances de haute qualité et de haute qualité et
des prix compétitifs, mais également à la livraison en temps et des services après-vente 7/24 complets.
2. Produisez-vous les paramètres spécifiques de la machine à polissage en fonction des échantillons?
R: Oui, nous produisons la machine souhaitée par vos échantillons ou dessins techniques. Habituellement, une machine a des moules et des accessoires différents comme la machine de polissage en métal, la machine à mouler.
3. Quelles conditions de paiement pouvez-vous accepter?
Normalement, un dépôt de 50% est requis à l'avance, un solde de 50% doit être réglé avant l'expédition. Et 100% irrévocable L / C à vue avec les conditions que nous avons convenues peut également être acceptée.
4. Quels certificats avez-vous?
Tous les produits rencontrent le système de qualité ISO9001 et ont acquis un certificat ISO CE.
5. Et votre délai de livraison?
Habituellement, cela prendra 15 à 30 jours après avoir reçu votre dépôt. À propos des produits standard, nous avons toujours en stock et pouvons livrer immédiatement. Mais les produits personnalisés prendront plus de temps, selon les exigences de votre commande.
6. Pouvez-vous fournir un service OEM?
RBT Industrial peut fournir des produits personnalisés en fonction des exigences des clients, OEM et ODM sont acceptables.
7: Et votre service après-vente?
R: Nous organiserons nos effectifs techniques dans votre usine pour installer la machine et vous apprendre à le faire fonctionner. During la période spéciale actuelle, nous offrirons tous les supports en ligne via la vidéo 24h par jour. Avant l'expédition, nous testons la machine, puis envoyons toutes les vidéos de l'installation à la production pour les clients. Un ensemble complet de manuels et d'instructions en anglais sera envoyé avec la machine ensemble.
